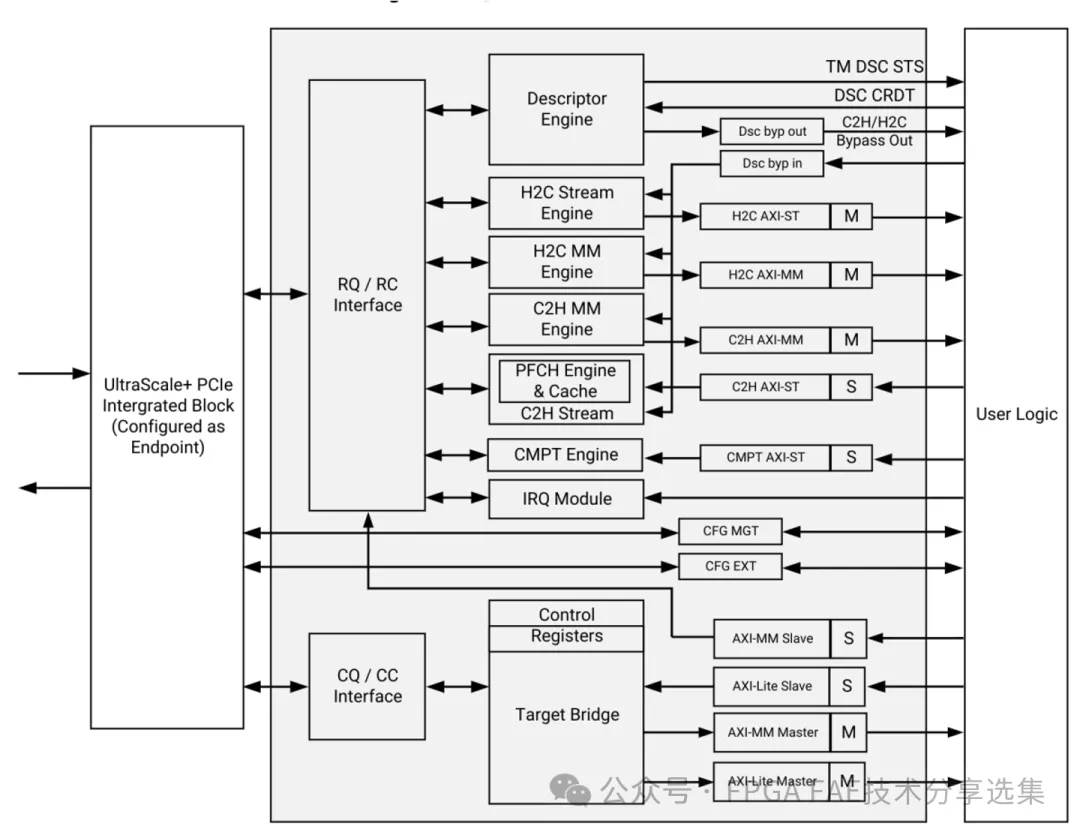

基于CPM的QDMA数据传输参考设计

作者：Albert Wei，文章来源：FPGA FAE技术分享选集

• 支持64\128\256和512位数据路径;
• 支持x1\x2\x4\x8或x16链路宽度;
• 支持Gen1\Gen2和Gen3链路速度,Gen4适用于PCIe4C块;
• 每个队列都支持AXI4内存映射和AXI4流接口;
• 2048个H2C\C2H和CMPT队列集;
• 支持轮询模式(状态描述符写回)和中断模式;
• 中断支持2048个MSI-X向量,中断聚合‌。

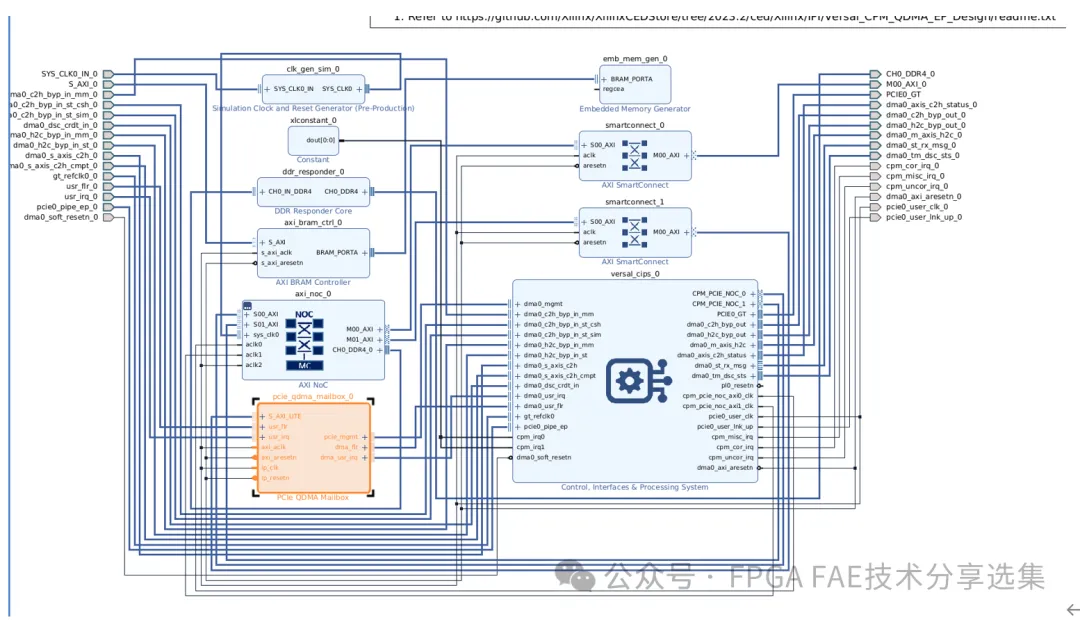

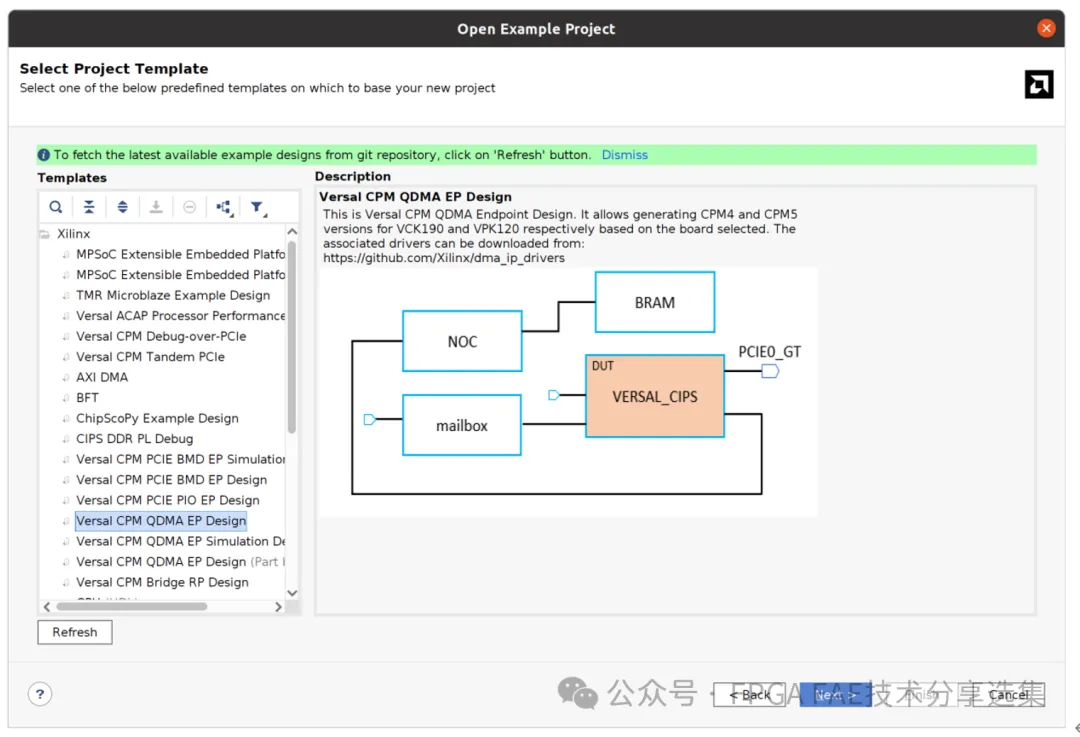

生成的CMP的工程,BD如下:

从github上https://github.com/Xilinx/dma_ip_drivers下载软件程序,在Ubuntu或其他Linux的发行版如CentOS上进行编译,软件包中主要提供了几个关键程序和驱动,软件架构图如下图:

dma-ctl:提供了一组命令来配置和控制系统中的队列,可以创建\删除\启动\停止队列:

dma-to-device:主机到卡(H2C)的数据传输:

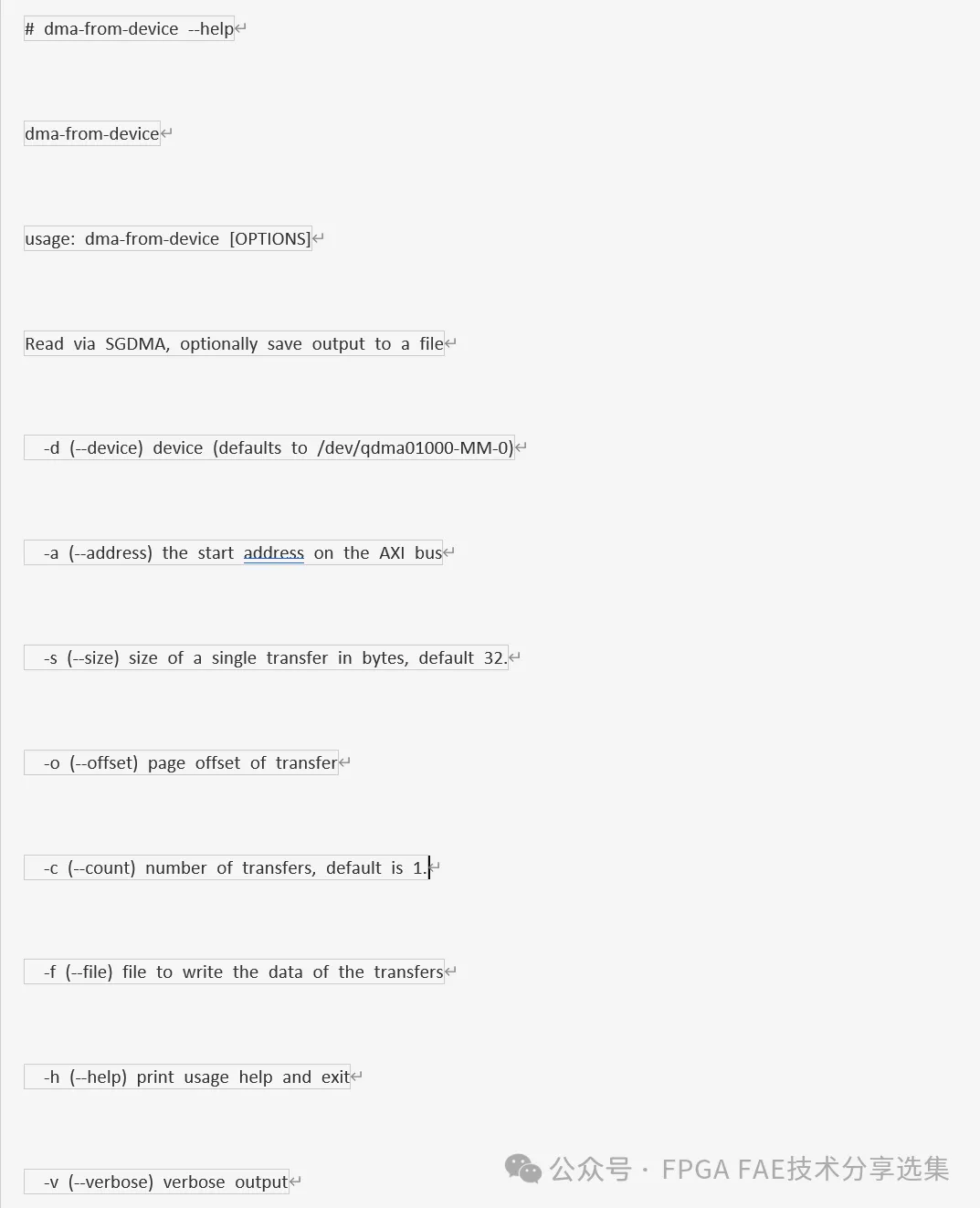

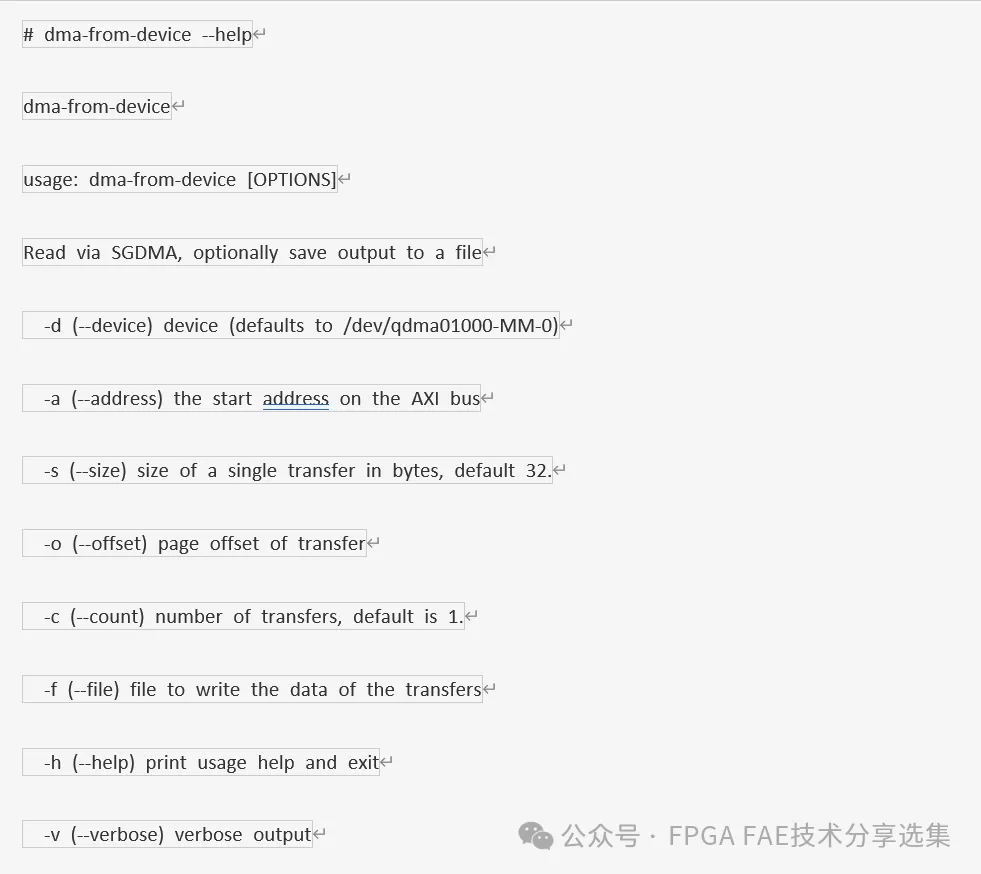

dma-from-device:卡到主机(C2H)的数据传输：

1.编译时准备,安装依赖的库

# sudo apt-get install libaio libaio-devel

2.执行make和make install 安装驱动和程序到系统目录

# sudo make && make install

modprobe qdma-pf

 # dma-ctl dev list

#dma-ctl qdma01000 stat

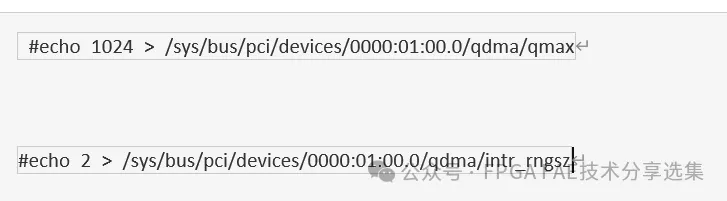

5.驱动进行配置

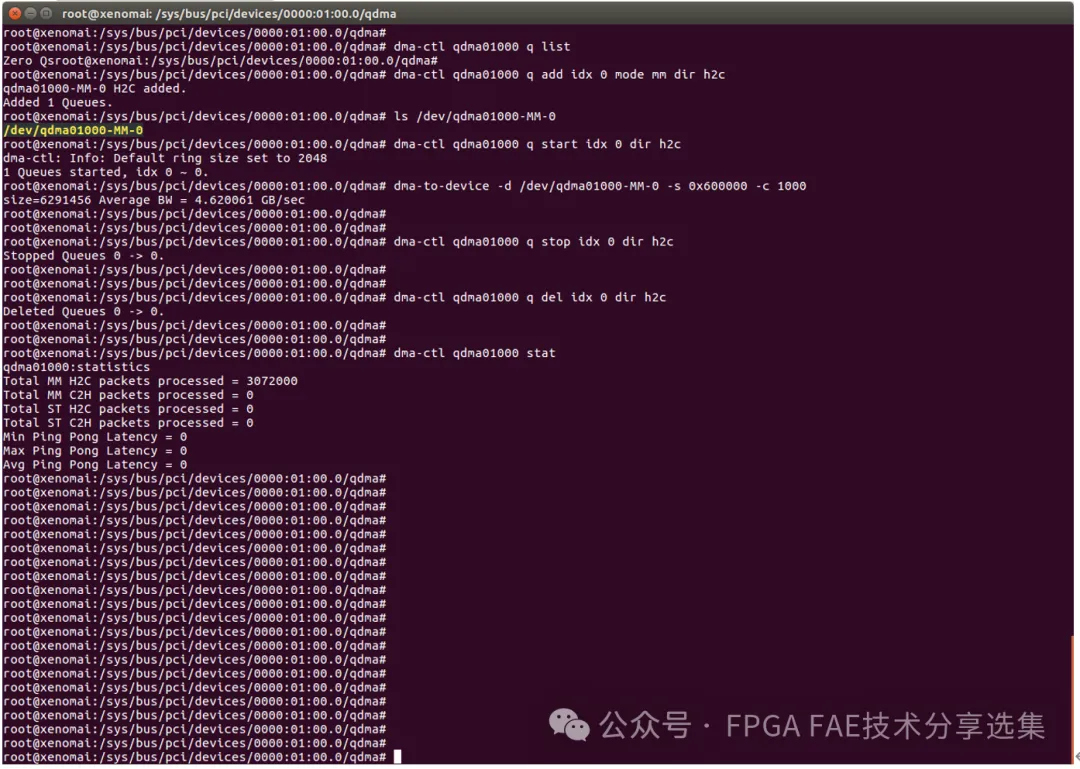

6.队列的创建和传输

 感谢Hank Fu同学对此文章的提供的帮助！

如果您在QDMA方面有疑问，欢迎联系：
