CertusPro-NX PCIe桥接板

支持视频桥接到PCIe的互连开发平台

莱迪思半导体的CertusPro-NX PCIe桥接板采用CertusPro-NX 100K FPGA,该FPGA基于莱迪思Nexus™ FPGA平台构建,采用低功耗28 nm FD-SOI技术。

CertusPro-NX PCIe桥接板为系统设计人员提供了一个平台,通过提供灵活的基于FMC的摄像头、视频或网络I/O选项,扩展了对基于莱迪思的高性能视频桥接设计的支持。

该板支持通过FMC模块连接MIPI、LVDS和SLVS-EC等摄像头传感器模块,以实现PCIe桥接。此外,还提供适用于常见视频和网络接口(如HDMI、DisplayPort、CoaXPress、10/100/1000以太网和1/10 Gig以太网)的FMC板选项,针对基于CertusPro-NX的设计支持广泛的接口和桥接方案。

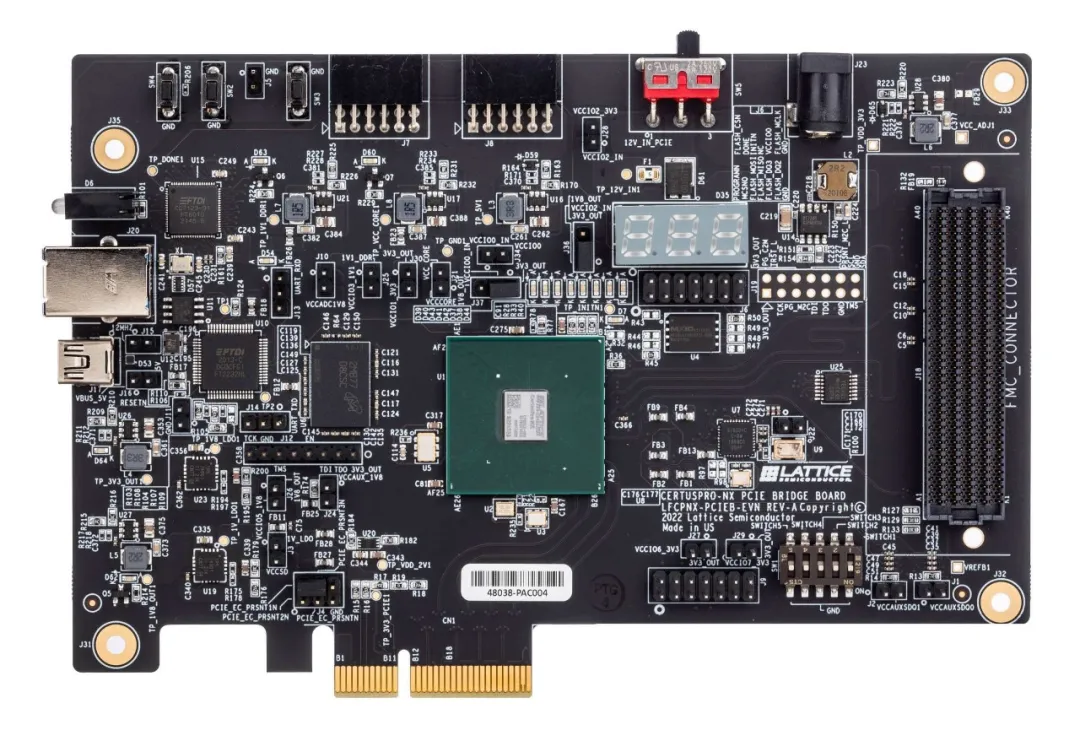

CertusPro-NX PCIe桥接板.png

I/O扩展选项——支持FPGA FMC接口和PMOD连接,以及访问2× SerDes通道。

JTAG接口——CertusPro-NX PCIe桥接板内置下载控制器,用于对CertusPro-NX器件进行编程。它使用FT2232H FTDI组件将USB转换为JTAG。

特性

  • CertusPro-NX FPGA(LFCPNX-100-9LFG672I)

  • 支持PCIe x4 Gen3和LPDDR4 DRAM

  • 多个参考时钟源

  • USB-B用于器件编程和I2C Utility

  • 板载引导闪存——128 Mb串行外设接口(SPI)闪存,四路读取功能

套件内容包括:

  • CertusPro-NX PCIe桥接板

  • 12V AC/DC电源适配器和国际插头适配器

  • 数据线

  • 包括莱迪思Radiant软件下载信息的快速入门指南

OPN:LFCPNX-PCIEB-EVN
