一、背景

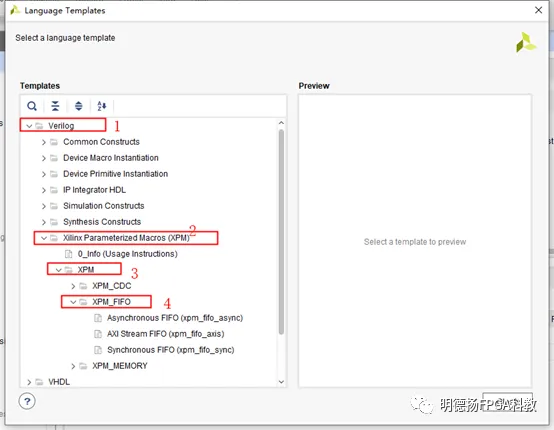

打开VIVADO软件，点击上图中的Language Templates，将会弹出Language Templates窗口，如下图。
在Language Templates窗口中，依次点击verilog、Xilinx Parameterized Macros(XPM)、XPM、XPM_FIFO，如上图。可以看到有三种FIFO，分别是异步的XPM FIFO：xpm_fifo_async、AXI总线的FIFO：xpm_fifo_axis和同步的XMP FIFO：xpm_fifo_sync。

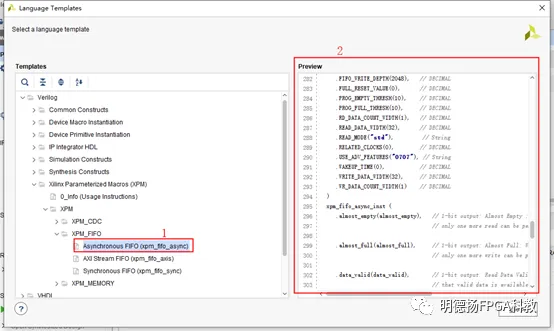

选择xpm_fifo_async，右边的Preview窗口，将出现xpm_fifo_async的注释以及参考代码。将此部分代码拷出来，并将注释删除，剩下的是xpm_fifo_async的例化参考。

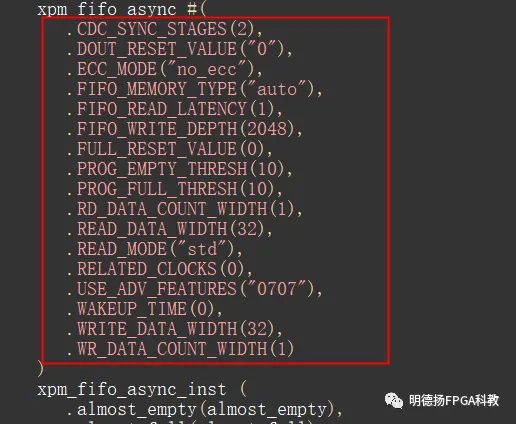

上图是对xpm_fifo_async的参数例化部分。下面是需要重点关注并经常使用的参数。
FIFO_WRITE_DEPTH：FIFO的写深度，其实就是在这里设置FIFO的深度，注意该值通常是2的N次方，如8、16、32、64等数。
PROG_EMPTY_THRESH：FIFO的快空的水线。当FIFO存储的数据量小于该水线时，FIFO的快空信号将会变高。
PROG_FULL_THRESH：FIFO的快满的水线。当FIFO存储的数据量大于该水线时，FIFO的快满信号将会变高，表示有效。
READ_DATA_WIDTH：读数据的位宽。
WRITE_DATA_WIDTH：将数据的位宽。
RD_DATA_COUNT_WIDHT：读侧数据统计值的位宽。
WR_DATA_COUNT_WIDTH：写侧数据统计值的位宽。

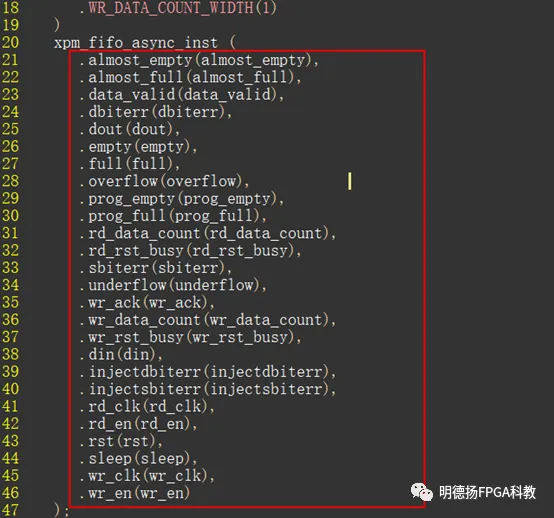

上图是对xpm_fifo_async的接口信号部分。下面是需要重点关注并经常使用的信号。
wr_clk：FIFO的写时钟
rst：FIFO的复位信号，高电平有效。要注意的是，该信号是属于写时钟域的。
wr_en：FIFO的写使能信号。
din：FIFO的写数据
full：写满指示信号，当FIFO写满时，该信号变高。
wr_data_count：FIFO存储数据量指示信号，用来指示当前FIFO已经写入但未读出的数据个数。
rd_clk：FIFO的读时钟。
rd_en：FIFO的读使能。
dout：FIFO读出的数据。
empty：FIFO的空指示信号。当其为1表示FIFO处于空状态，当其为0，表示FIFO内有数据。
三、定义自用的FIFO模块
从第二步可以看出，xpm_fifo_async是可以参数化深度和位宽的。但xpm_fifo_async有很多参数和信号，并且其中有部分是不使用的。为了使用上的方便，可以自定义自用的FIFO模块。

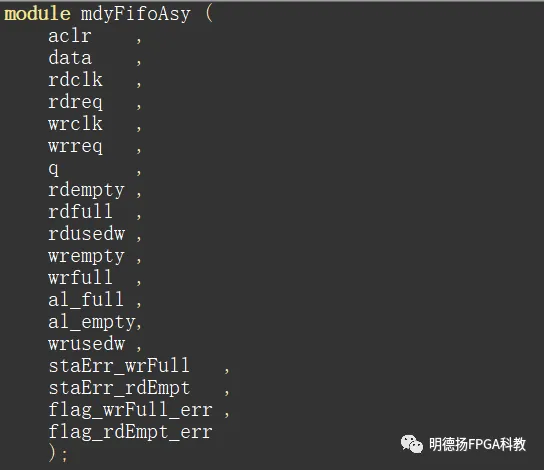

例如，明德扬就定义了一个模块mdyFifoAsy，该信号的接口信号如下图。可以看出，名称更加规范，并且定义常用的信号，如读时钟rd_clk，写时钟wrclk、写使能wrreq等信号。

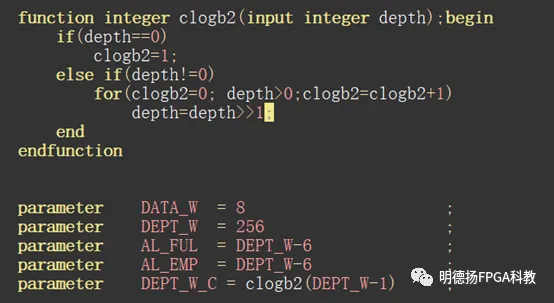

明德扬还在模块mdyFifoAsy定义了一些常用的参数，分别是FIFO深度参数：DEPT_W；FIFO位宽的参数：DATA_W，还有FIFO快满参数AL_FUL和快空参数AL_EMP，如下图。

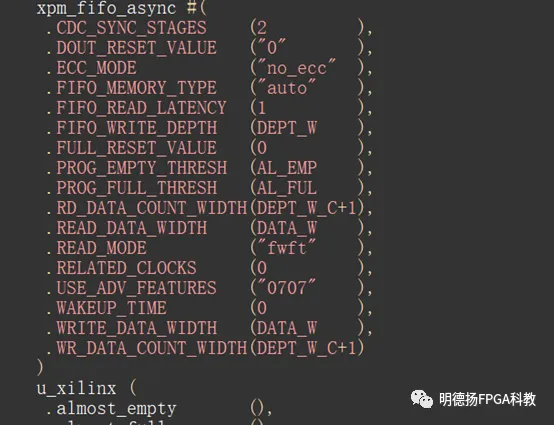

接下来，就是在mdyFifoAsy中例化并使用xpm_fifo_async了。如下图，就是对xpm_fifo_async的参数例化。将DEPT_W传给FIFO_WRITE_DEPTH，DATA_W传给READ_DATA_WIDTH等。

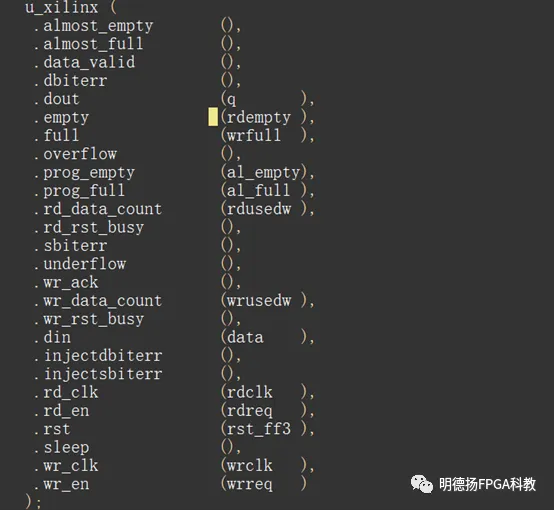

下图是对xpm_fifo_async的信号例化。将不用的信号留空，将dout连到q，din连到data，wr_en连到wrreq等。您可以根据自己情况来定制FIFO。
四、应用
定制完自己的FIFO后，就可以直接例化使用了。
上图就是使用了一个位宽为8，深度为256的FIFO。

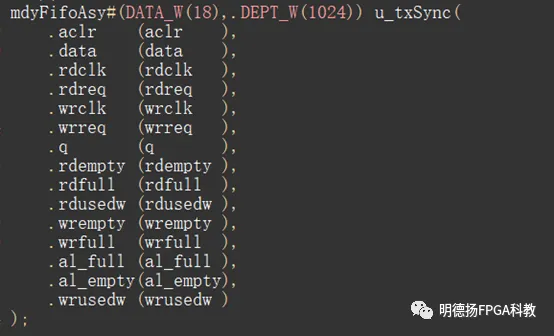

上图就是使用了一个位宽为18，深度为1024的FIFO。
FIFO是FPGA、芯片设计中，最常用的IP核，在存储控制、算法实现、接口设计中，都少不了FIFO，因此合理并正确使用FIFO的技术就非常有必要了，明德扬录制了FIFO的训练视频，掌握后技术能力将有大提升。
通过上面介绍可知，通过此种方式，再也不用生成FIFO IP核啦，整个工程大小基本上可以减少一大半。
上面举的例子是xpm_fifo_async，同步FIFO：xpm_fifo_sync的使用方法是类似的。
