最后一期我们主要介绍智多晶DDR Controller使用时的注意事项。
3. 智多晶DDR Controller使用注意事项
3.1 DDR BANK 布局

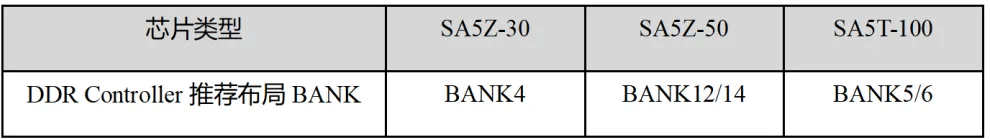

DDR Controller是硬核资源，位置是固定的，而phy是IO逻辑资源，与所在bank关联，设计PCB的时候需要选择与DDR Controller硬核位置，更接近的IO BANK作为DDR IO BANK，才能获得最佳的性能表现。下表列出了各系列芯片DDR Controller硬核靠近的BANK。

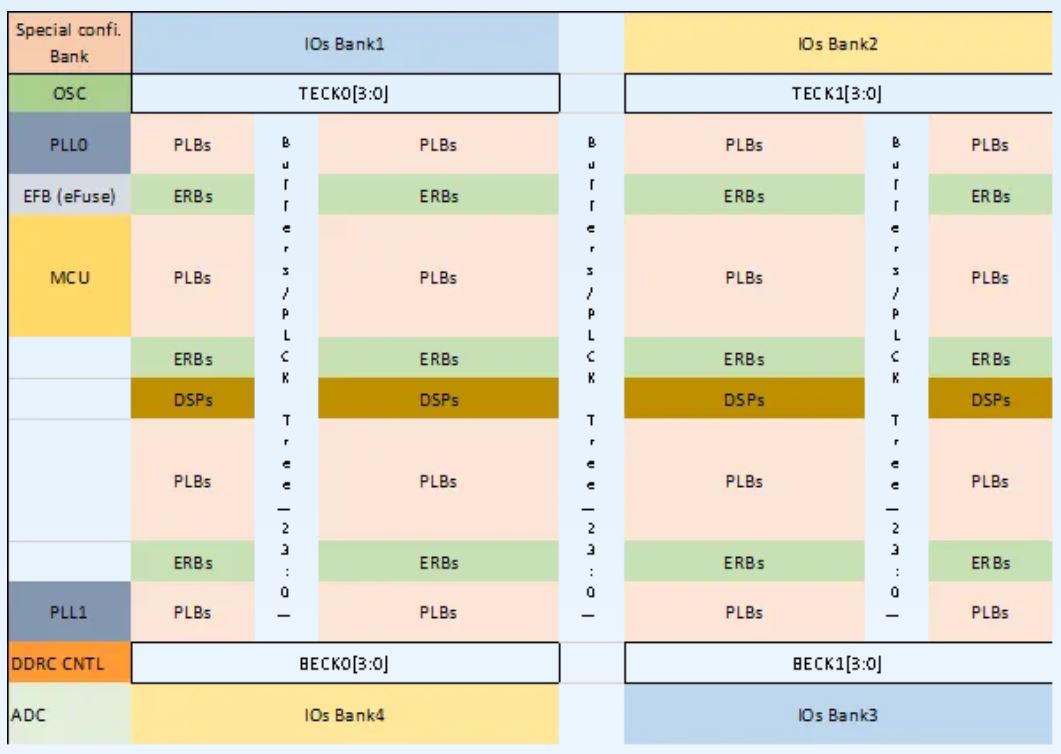

从图三、SA5Z-30 器件布局规划，可以看出DDR Controller硬核靠近BANK4的IO，所以应该将外挂的DDR引脚放置在BANK4上。

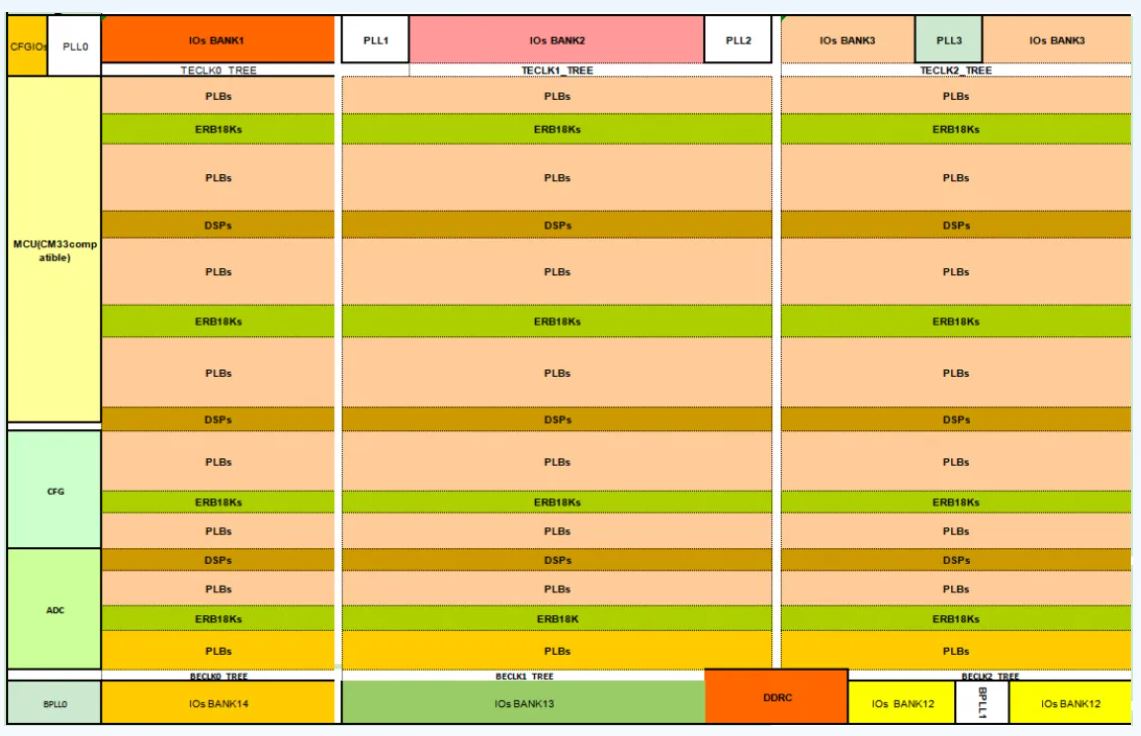

图三、SA5Z-30 器件布局规划
从图四、SA5Z-50 器件布局规划，可以看出DDR Controller硬核靠近BANK12/14的IO（BANK13没有引出IO引脚），所以应该将外挂的DDR引脚放置在BANK12或BANK14上。
图四、SA5Z-50 器件布局规划

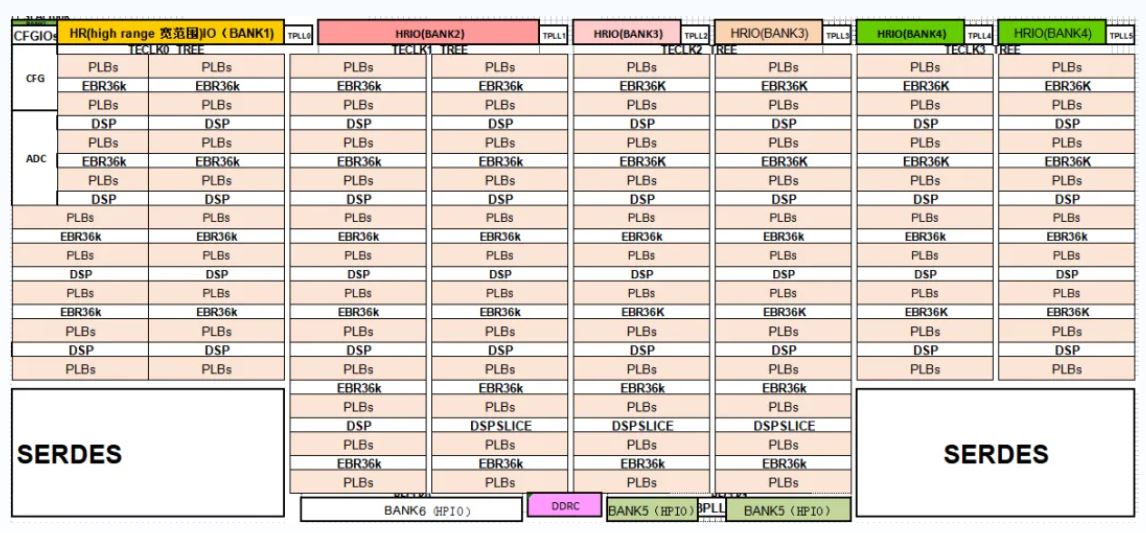

从图五、SA5T-100 器件布局规划，可以看出DDR Controller硬核靠近BANK5/6的IO，所以应该将外挂的DDR引脚放置在BANK5或BANK6上。
图五、SA5T-100 器件布局规划
3.2 合封DDR引脚命名

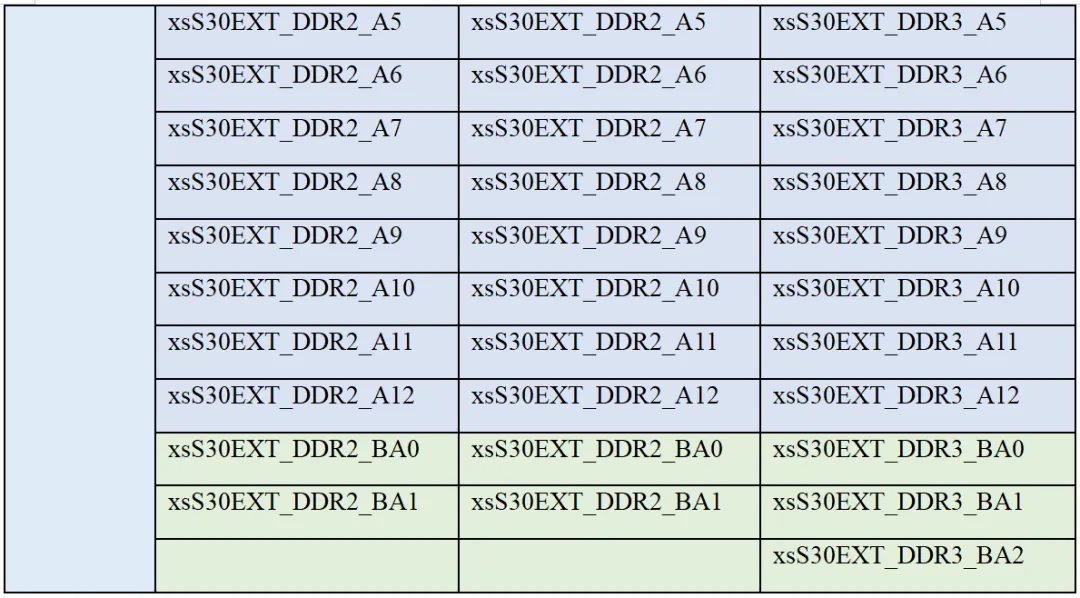

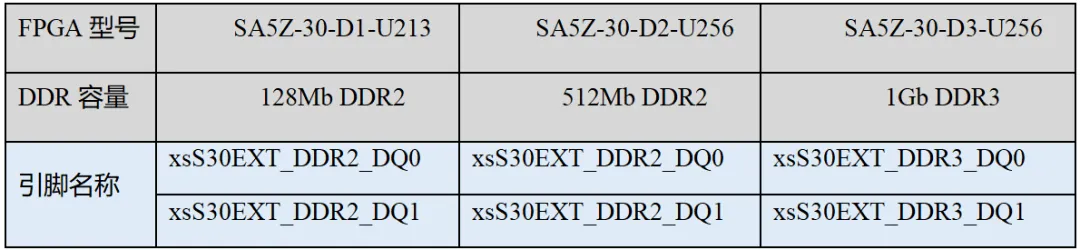

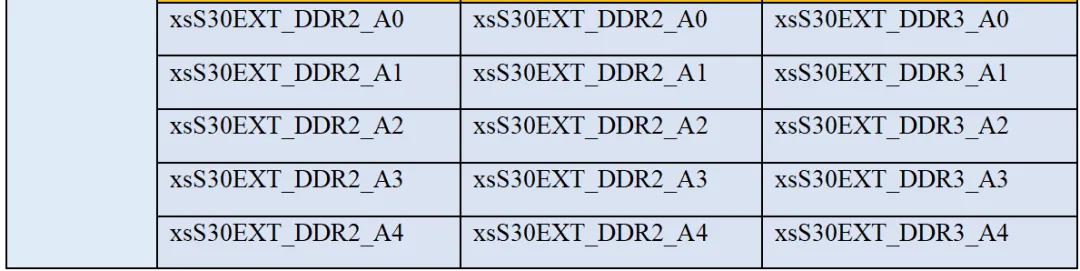

合封DDR2和DDR3的引脚名称是专用的，必须在设计的top层，按照以下表格的命名显式的指定出来。下表列出了现有的三种合封DDR引脚名称:
外挂DDR引脚命名没有特殊要求，只需用户设计的TOP命名和UPC引脚约束名称保持一致即可。

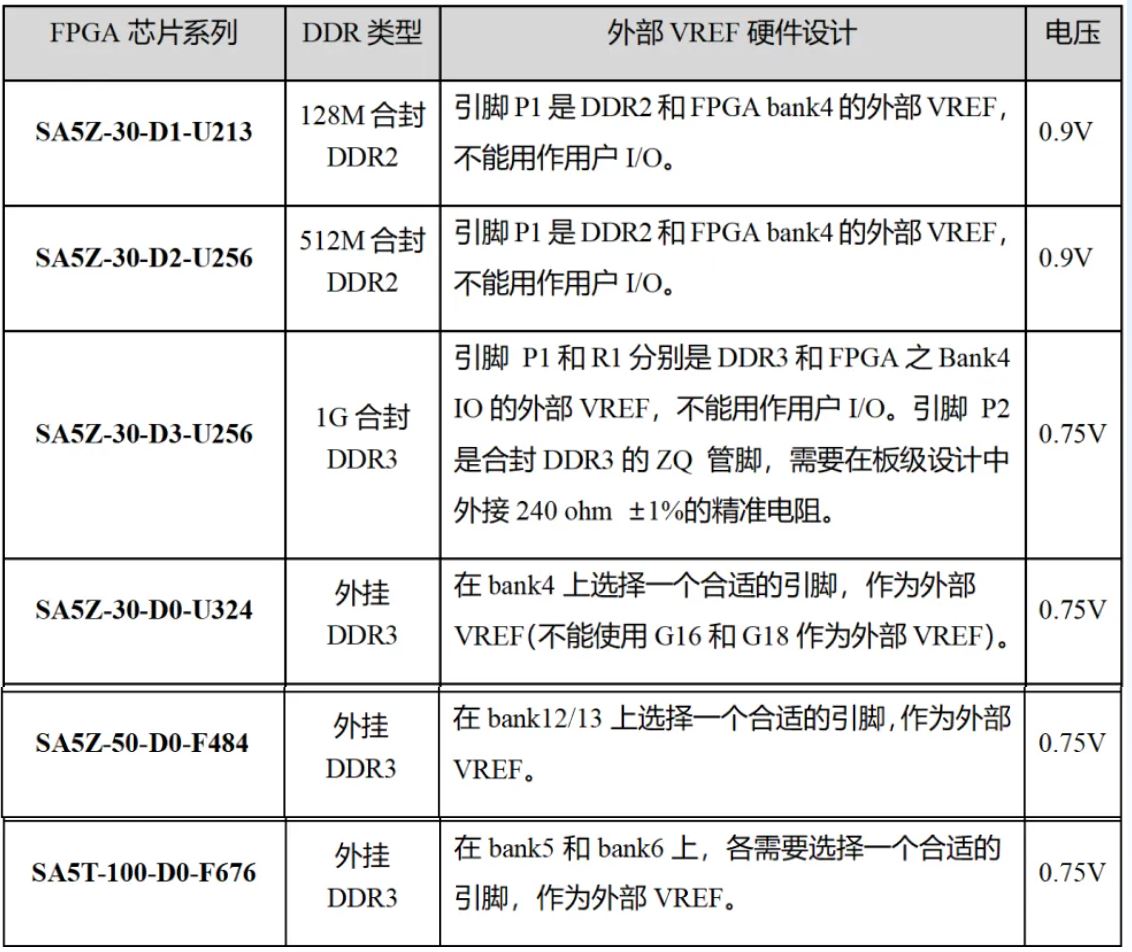

3.3 外部VREF硬件设计
3.4 DDR Controller CLK要求
DDR Controller用户侧共有四类时钟，分别是stable_clkin、ddr_work_clkin、usr_cmd_clk、usr_data_clk；
stable_clkin要求是来自晶振或一个低速的时钟源，该时钟不能被关闭或复位，例如由PLL生成的50MHz的时钟。
ddr_work_clkin是供给硬核和phy的时钟，即phy_clk。该时钟在SA5Z-30系列器件上会被2分频，在其余器件上会被4分频，分频后得到sclk。
usr_cmd_clk和usr_data_clk是用户时钟，即usr_clk。将这两个时钟连接到相同的用户时钟即可，当用户时钟的频率和sclk一样时，可以达到最大的读写带宽。用户在实际使用中，如果对带宽要求比较高，可以将DDR控制逻辑跑到200MHz。

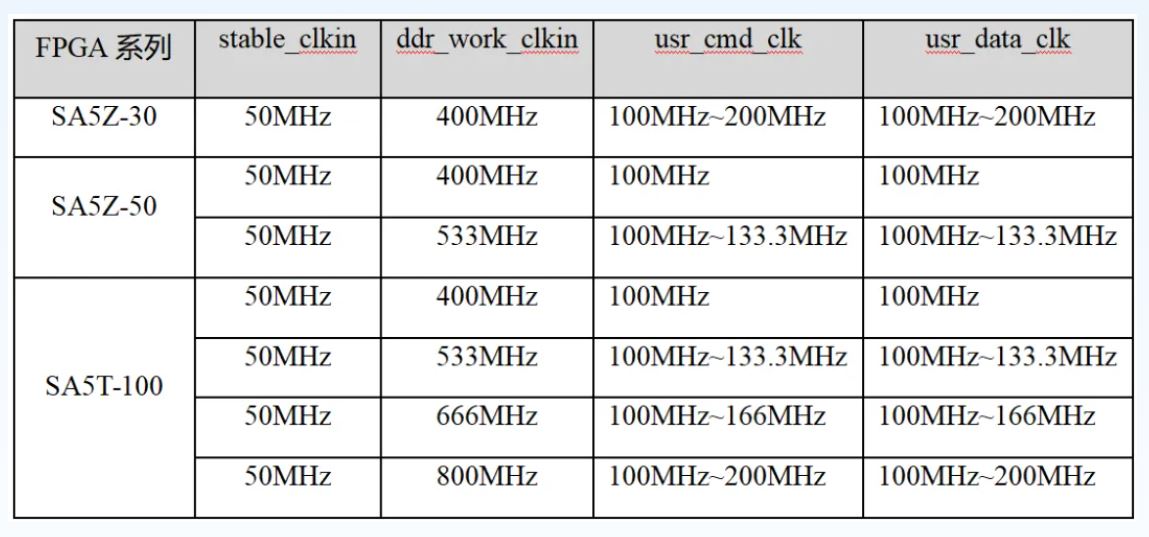

推荐的DDR Controller CLK组合：
注：当SA5Z-30系列FPGA 的phy_clk和usr_clk为2：1时，可以达到最大带宽。其余系列FPGA 芯片的phy_clk和usr_clk为4：1时，可以达到最大带宽。
3.5 VREF约束和调整

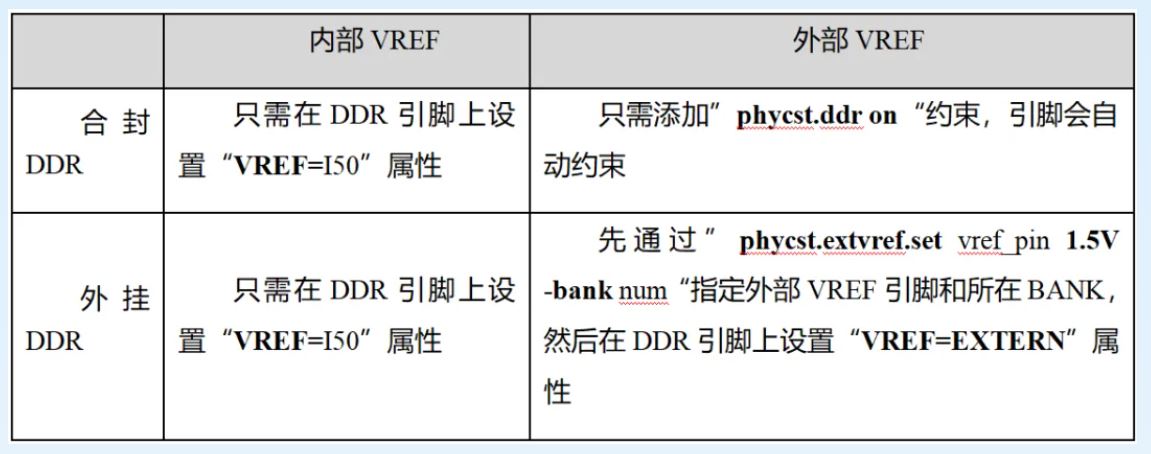

VREF有两种指定方式：内部VREF或外部VREF，具体指定方式见下表；
注1：”phycst.extvref.set vref_pin 1.5V -bank num“，vref_pin为设计中指定外部VREF引脚名称，num为DDR Controller引脚所连接的bank号。
注2: 推荐使用外部VREF。
3.5.1 合封DDR
采用内部VREF时，通过在引脚上添加“VREF=I50”属性，使能内部VREF；I50表示设置为内部VREF的50%电平。共有I45、I50、I55三个等级可供调整，对应的内部参考电平百分比为45%、50%、55%。在调试过程中，通过调整VREF电平百分比，获得最佳的判决电平。
采用外部VREF时，只需要在UPC文件中加入”phycst.ddr on“约束，即可使能外部vref和DDR Controller引脚。通过调整指定的外部VREF引脚输入的电平值，来达到最佳的判决电平。
3.5.2 外挂DDR 采用内部VREF时，通过在引脚上添加“VREF=I50”属性，使能内部VREF；I50表示设置为内部VREF的50%电平。共有I45、I50、I55三个等级可供调整，对应的内部参考电平百分比为45%、50%、55%。在调试过程中，通过调整VREF电平百分比，获得最佳的判决电平。 采用外部VREF时，首先通过”phycst.extvref.set vref_pin 1.5V -bank num“指定硬件设计的VREF，再在每个引脚上添加“VREF=EXTERN”引脚属性。通过调整指定的外部VREF管脚输入的电平值，来达到最佳的判决电平。
3.6 状态指示信号含义

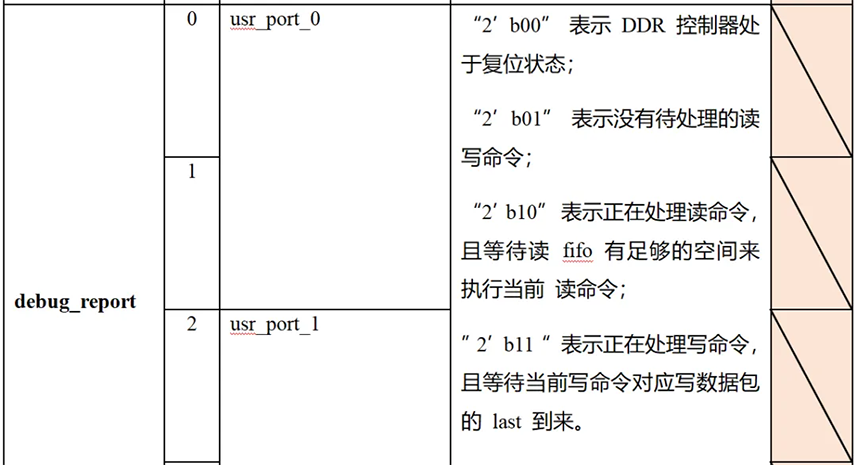

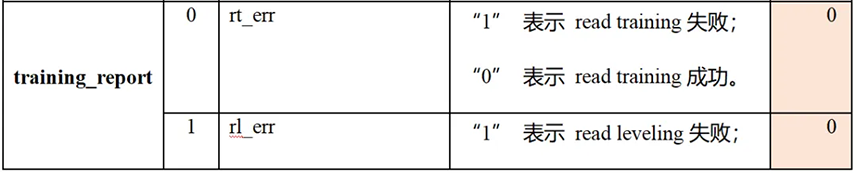

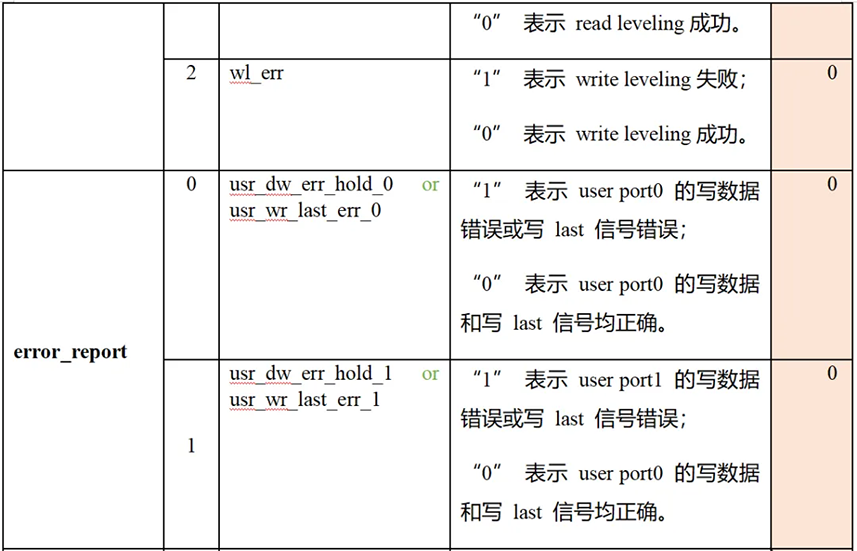

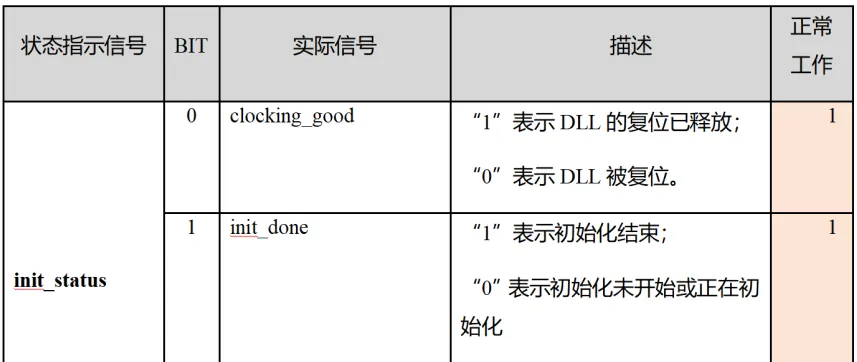

DDR Controller共有init_status、training_report、error_report、debug_report四个状态指示信号，其含义见下表：
调试过程中，在初始化阶段优先查看”init_status、training_report”状态指示信号是否正常，这两组信号受硬件板卡性能，DDR Controller配置参数，VREF等影响较大。在读写数据阶段看“error_report”信号是否正常，这组信号主要和用户读写控制逻辑相关。
3.7 DDR写端

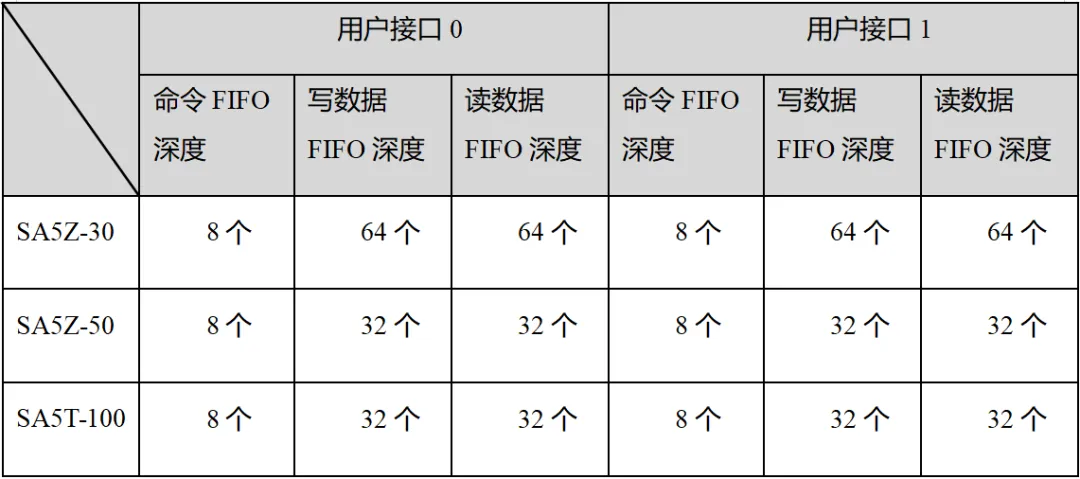

由于命令缓存FIFO深度和数据缓存FIFO深度都是有限的，用户读写数据时要特别注意，防止出现FIFO溢出或读空的现象，下表列出的不同系列DDR Controller 的FIFO深度。
DDR Controller的写端最好使用预读FIFO来缓存要写入的数据，当PHY_CLK和USR_CLK不匹配时，会出现写端有效信号不连续的问题。需要特别注意DDR Controller的ready信号的反压，否则会出现个别数据未写入问题或者重复写入的现象。同时采用预读FIFO可以保证读写效率。
4. 智多晶DDR Controller总结
智多晶的DDR Controller是其SEAL 5000系列FPGA芯片中的重要功能模块，广泛应用于工控、通信、消费电子和汽车电子等领域。它通过高可靠性和精准时序控制能力，满足了各领域对数据处理的严格要求，同时降低了设计难度和系统功耗。
工控领域：用于PLC等设备，快速响应传感器信号，实现精准控制。通信领域：支持高速数据缓存和传输，适用于基站、交换机和路由器。消费电子领域：提升手持设备的运行速度和续航能力。汽车电子领域：处理自动驾驶辅助系统中的图像识别和传感器数据融合。
智多晶Seal 5000系列FPGA内置DDR Controller，支持DDR2和DDR3颗粒，部分型号支持DDR4。支持多种突发长度和位宽拼接，优化数据传输效率。通过优化时序控制和电源管理，实现低功耗的目的。
使用智多晶的DDR Controller需要注意以下事项：
1 BANK布局：DDR Controller硬核位置固定，设计时需将DDR引脚放置在靠近硬核的BANK。
2 引脚命名：合封DDR引脚名称专用，需在设计中显式指定。
3 VREF设计：支持内部和外部VREF，推荐使用外部VREF以获得更好的性能。
4 时钟要求：用户侧时钟需满足特定频率要求，以实现最大带宽。
5 状态指示信号：通过状态指示信号监控初始化、训练和错误状态。
6 FIFO管理：写端需注意FIFO深度和反压问题，避免数据溢出或读空。
智多晶DDR Controller凭借其高性能、低功耗和灵活的配置能力，为各领域的复杂应用提供了可靠的解决方案，同时简化了设计流程，提升了系统的整体性能和竞争力。
