FPGA 通过查找表 (LUT) 实现逻辑功能。这些 LUT 类似于真值表或卡诺图 (Karnaugh map)，FPGA 可以通过组合多个 LUT ，来实现几乎任何你所需的逻辑功能。
通常情况下，LUT 由其可处理的输入数来指定。例如，一个 4 输入 LUT 需要 16 位来存储这 4 个输入所有可能组合对应的输出值。而对于需要 4 个以上输入的逻辑，则需要进行 LUT 级联，但 LUT 级联会造成传播时延。
使用较大的 LUT 可以减少所需的 LUT 层数，从而提高性能，但对于简单的逻辑功能来说，LUT 过大同样可能会造成浪费。为了尽量减少浪费，可以对这些 LUT 进行拆分，如何拆分 LUT 会对设备的整体利用率产生重要影响。
接下来就跟随小编一起，来探讨几种权衡取舍的方案。
查找表的实现

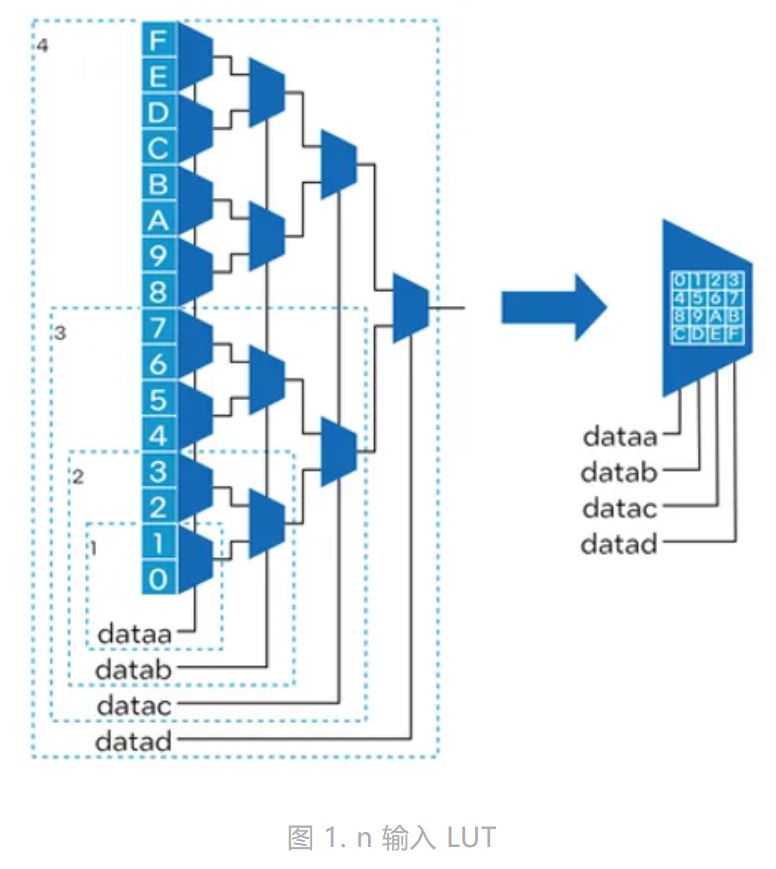

首先，让我们来看看通用 n 输入查找表的结构。查找表是一系列多路复用器，它们根据输入选择特定的存储位置，就像 1 位存储器。所需的存储位置数是 2 的输入数次幂，就像有 n 根地址引脚的存储器。下图是一个 4 输入 LUT 的示例，其中较小的 LUT 用虚线边框表示。在下文中，我们将使用 4 输入 LUT 的简化表示法来继续进行探讨。

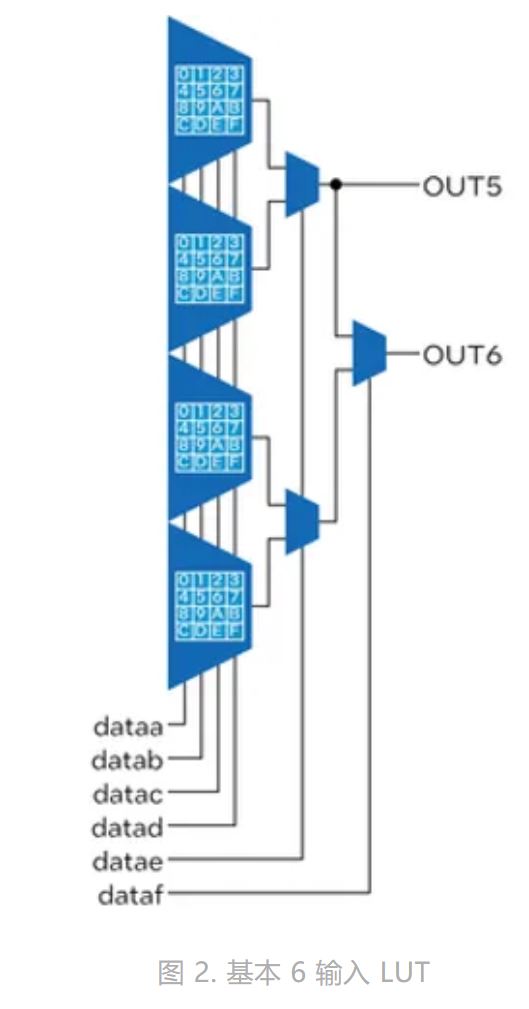

增加输入位可以实现更加复杂的逻辑，但每增加一个输入位，所需的存储位和多路复用器的数量就会翻倍。在实现较为简单的逻辑时，这些额外的资源就会被浪费。为了尽量减少输入位的浪费，可以为中间多路复用器提供抽头 (tap)。下图展示的是具有两个 5 输入 LUT 输出的 6 输入 LUT。通过这种简单的方法可以实现两个 5 输入 LUT，但局限性在于，两个 LUT 均由相同的 5 个输入控制。
更优的方法

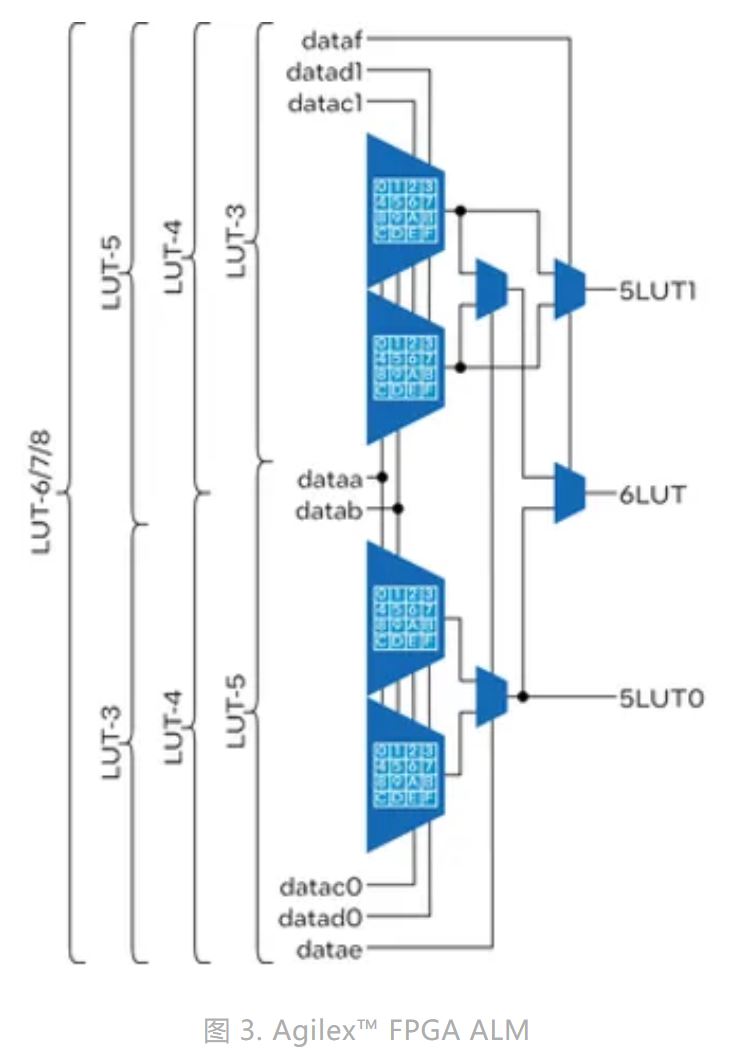

Agilex™ FPGA 采用了一种不同的方法，可以提高设备的利用率。如下图所示，Agilex™ FPGA 采用全新的 6 输入 LUT 结构，具有 8 个输入，称为自适应逻辑模块 (ALM)。部分较小 LUT 的输入被独立出来，以提供更高的灵活性。借助这些额外输入，就可将依赖于不同信号的较小逻辑功能进行组合。当 datac0 和 datad0 分别连接到与 datac1 和 datad1 相同的信号时，这一模块就实现了传统的 6 输入 LUT，但将其进行单独使用时，还能实现一些 7 输入和 8 输入逻辑功能。这些额外的 7 输入和 8 输入配置，再加上所有的 3 输入、4 输入和 5 输入 LUT 配置，使得这种实现方式更加灵活，也提高了设备利用率。
对设备利用率的影响
这些优势究竟有何重要作用呢？要回答这个问题，我们需要一个指标来反映所实现的逻辑数。理想的情况是使用一个常见的函数作为参考，比如处理器内核，而且最好是一个大家熟悉并可以自由使用的处理器，例如 RISC-V 处理器。单个内核通常不足以将 FPGA 填满，因此需要一系列此类处理器，而且处理器应足够小，以便进行细粒度比较。此外，还需要一个脚本将其进行综合。然而，由于所需条件较多，专业难度较高，这很难实现。CoreScore 是专为 FPGA 及其综合/布局布线工具设计的基准评测体系。它能够测试特定 FPGA 中可以容纳的 SERV 内核数。SERV 是一种屡获殊荣的位串行 RISC-V 内核，外形非常小巧。这就提供了一个独立于供应商的衡量指标，用于体现 FPGA 的逻辑容量。

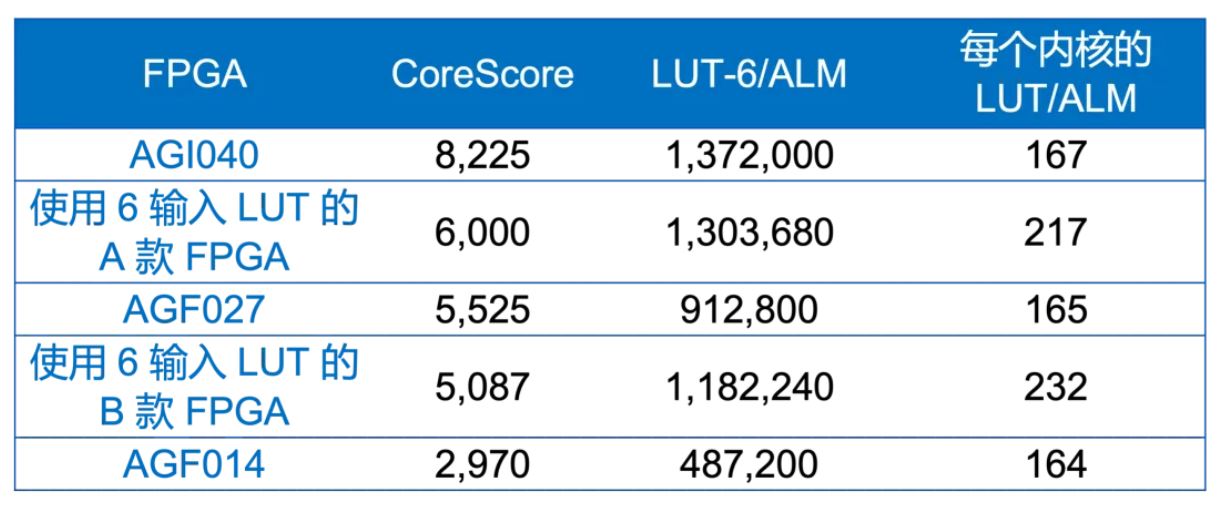

既然我们已经确定了一个用于比较的指标，那就让我们更深入地看看每种实现方式的逻辑容量。我们选择了A、B 两款使用基本 6 输入 LUT 和提供可选 5 输入 LUT 输出的 FPGA 产品与使用上文所述的 8 输入 ALM 配置的 Agilex™ 7 设备进行了对比。根据 CoreScore.store 的结果可见，每个内核需要超过 210 个基本可拆分 6 输入 LUT，而 Agilex™ ALM 使用的 8 输入配置只需要不到 170 个。

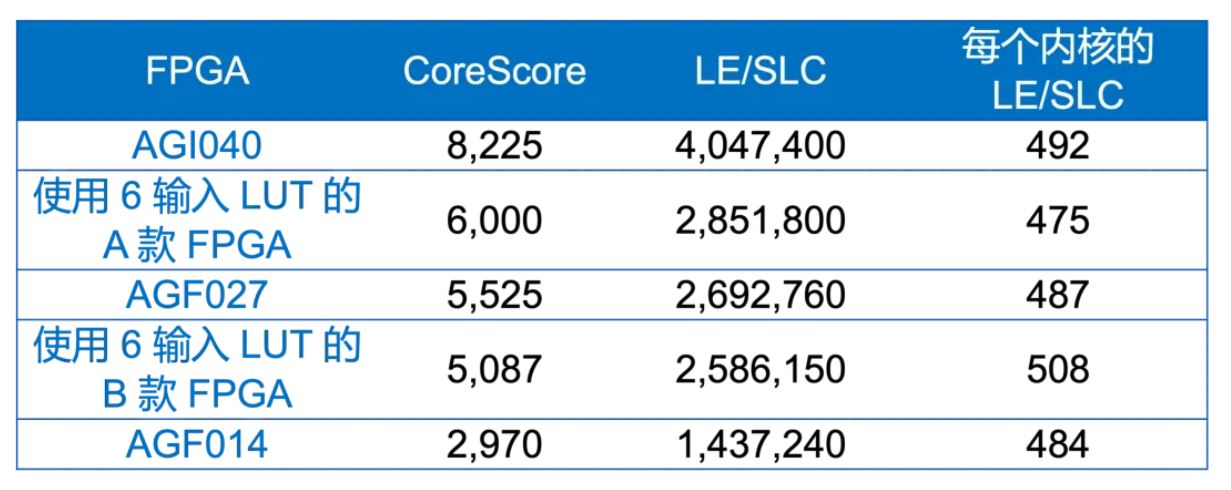

如果我们比较逻辑单元 (LE)/系统逻辑单元 (SLC) 的用量，情况则会不同。所有设备都需要约 490 LE/SLC +/-5%。这并非偶然，而是因为这些 FPGA 产品均针对其逻辑使用了比例因子，以便更准确地反映其逻辑容量。
这些数据表明，逻辑单元和系统逻辑单元是衡量FPGA容量的有效指标。数据还显示，与传统的 6 输入结构相比，尽管查找表位数相同，Agilex™ FPGA 中使用的 8 输入 ALM 能够以更少的实例实现更多的逻辑。这表明，6 输入结构浪费了更多的位数，因此需要更多的实例才能实现相同的功能。这些额外的实例将在芯片上占用更多面积，并在系统中增加功耗，这是您在为新设计选择 FPGA 时需要考虑的因素。Agilex™ ALM 还可支持特定的 7 输入和 8 输入功能，在 6 输入 LUT 配置中则需要两层逻辑来实现这种功能，这不但会消耗额外的 LUT，还会造成严重的时序损失。FPGA 设备非常复杂，针对您的应用找到合适的设备并非易事。逻辑单元和系统逻辑单元等指标非常有参考价值，但也需要考虑设备附带的其他功能和工具，以及所采用的逻辑结构的底层架构。ALM 是 Agilex™ FPGA 的基本构建模块，旨在以更少的资源实现更多的功能，从而实现更好的系统优化。本文提供了一些其他资源的链接，以便您参考。此后，如您需寻找合适的 FPGA，请务必查看 CoreScore。
