5. 正交调制与复指数
5.3 正交调幅（QAM）与解调
与单载波调制相反，使用QAM的动机是带宽效率。调幅信号所需要的带宽为基带带宽的两倍，可以说AM的效率只有50%，QAM允许提高效率。因为两个信号是使用相同频率的正交载波传输的，因此占用相同的带宽。由于载波相位相距90度，这两个信号是正交的，彼此不干扰，可以在接收器上完美地分离和恢复。

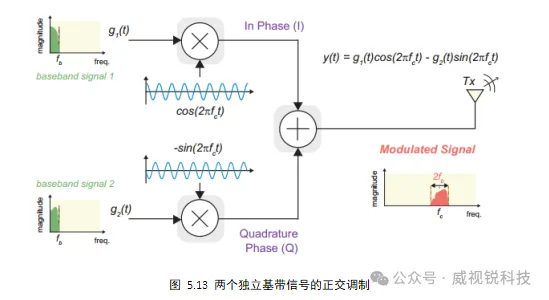

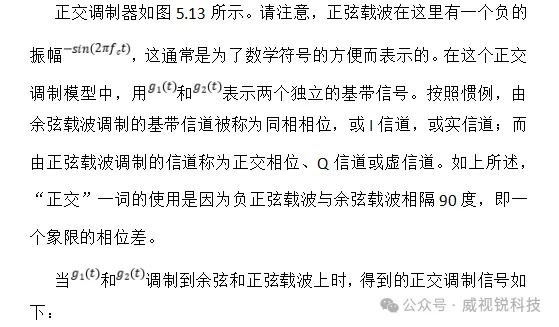

5.3.1 正交调制的三角表示
5.3.2 正交解调的三角表示

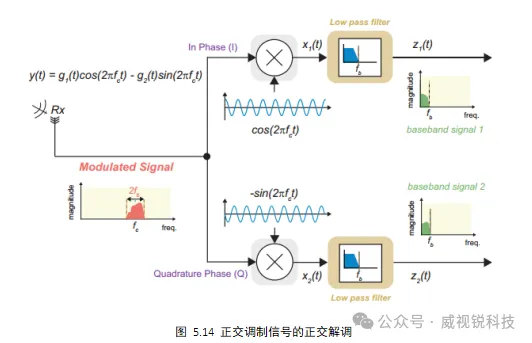

在接收端，QAM解调器同样使用两个本地载波来解调信号，间隔为90°。解调器如图5.14所示，并假设信道中没有信号退化的理想情况。

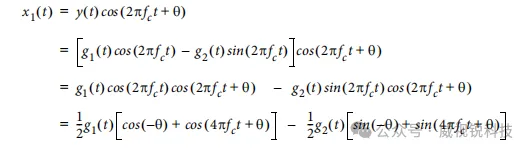

对于同相相位，混频后的输出为：
经过低通滤波后：

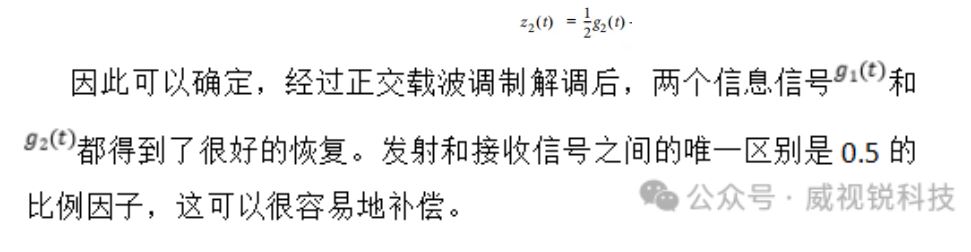

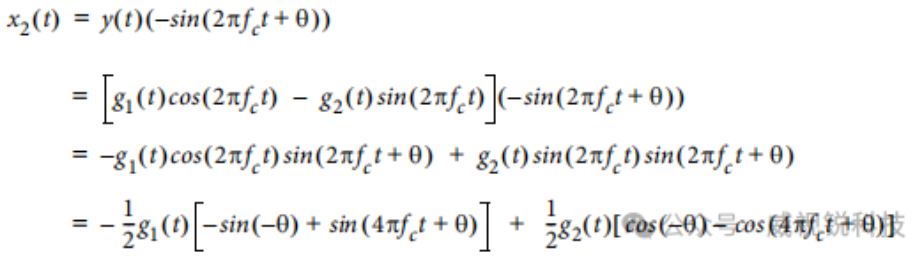

正交相位解调的结果类似，如下：
经过低通滤波后:

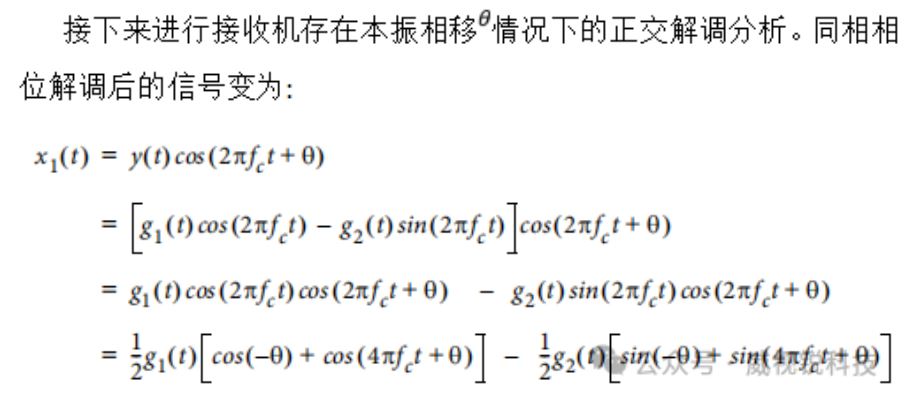

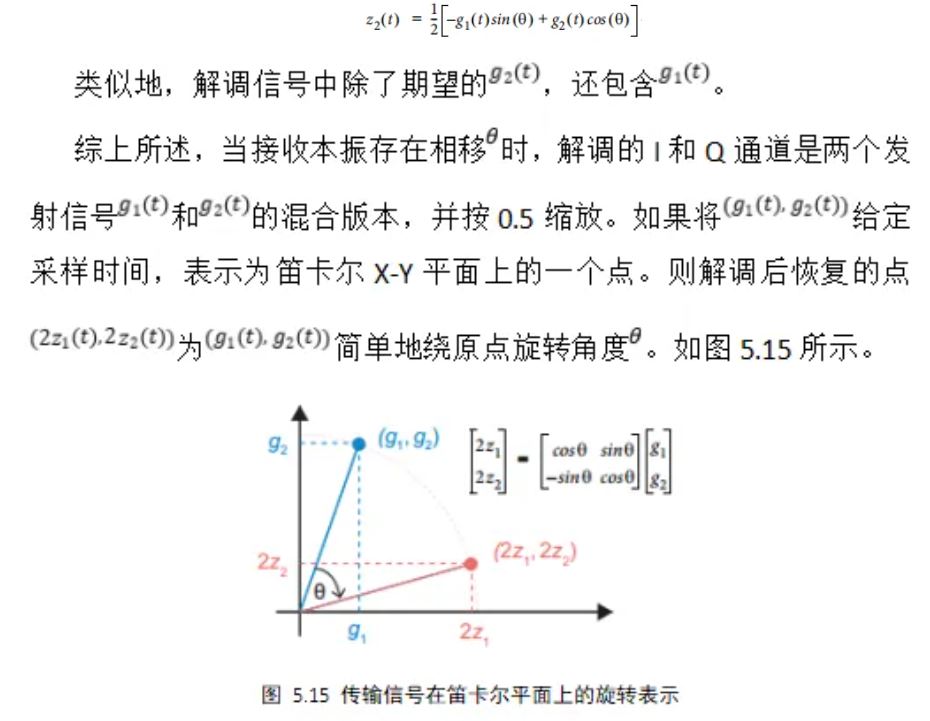

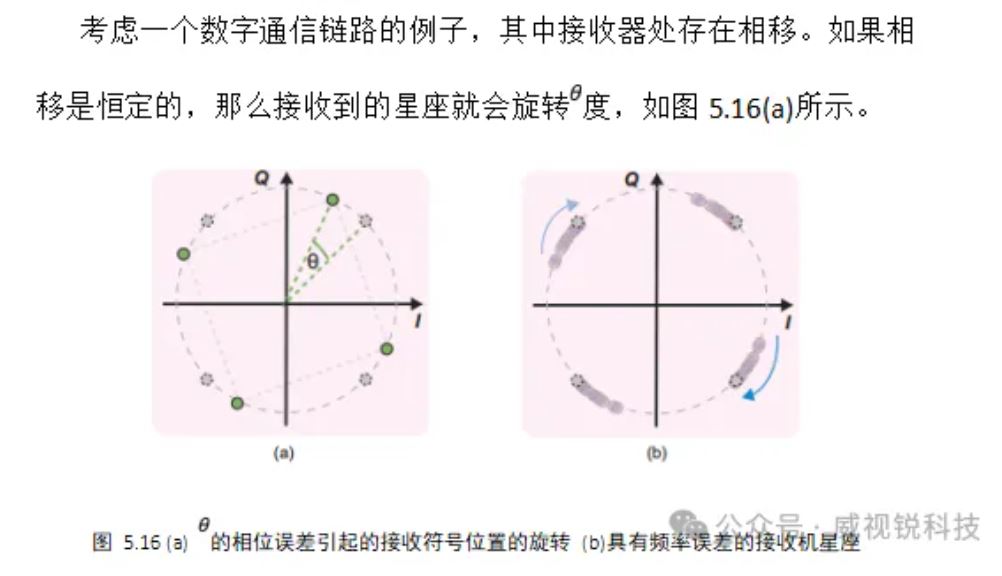

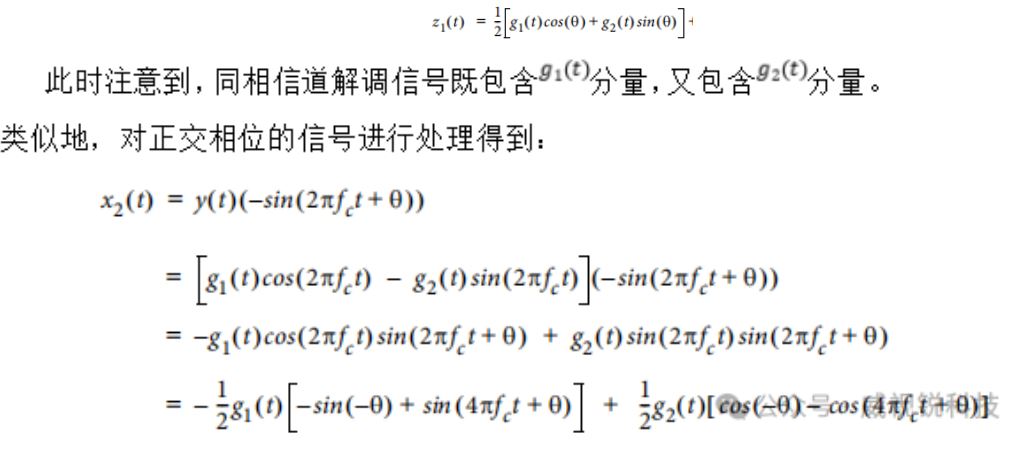

5.3.3 带相移的正交解调
滤除掉高频分量后得到：
滤除掉高频分量后得到：
5.4 复信号的正交调制与解调
5.4.1 复指数符号的正交调制

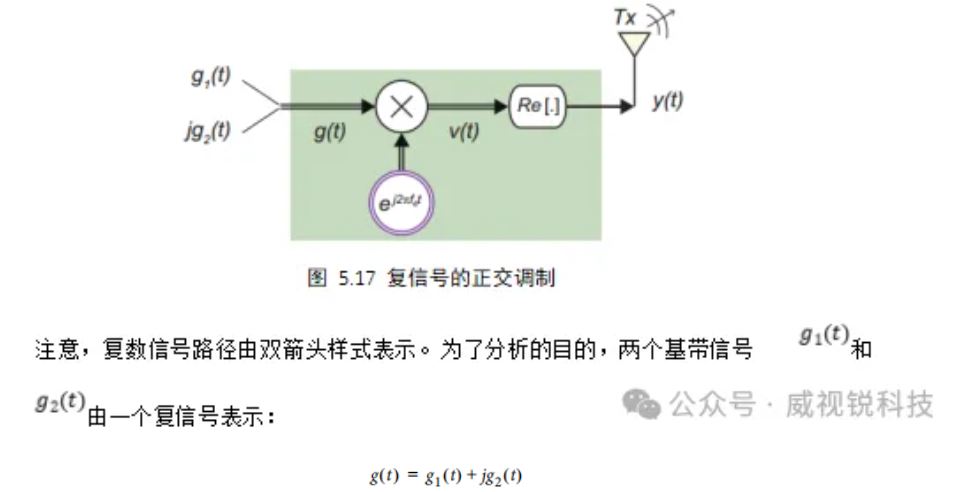

如图5.17的框图，描述了在载波频率上使用复指数对复基带信号的调制。
类似地，用另一个复信号来表示正交载波：

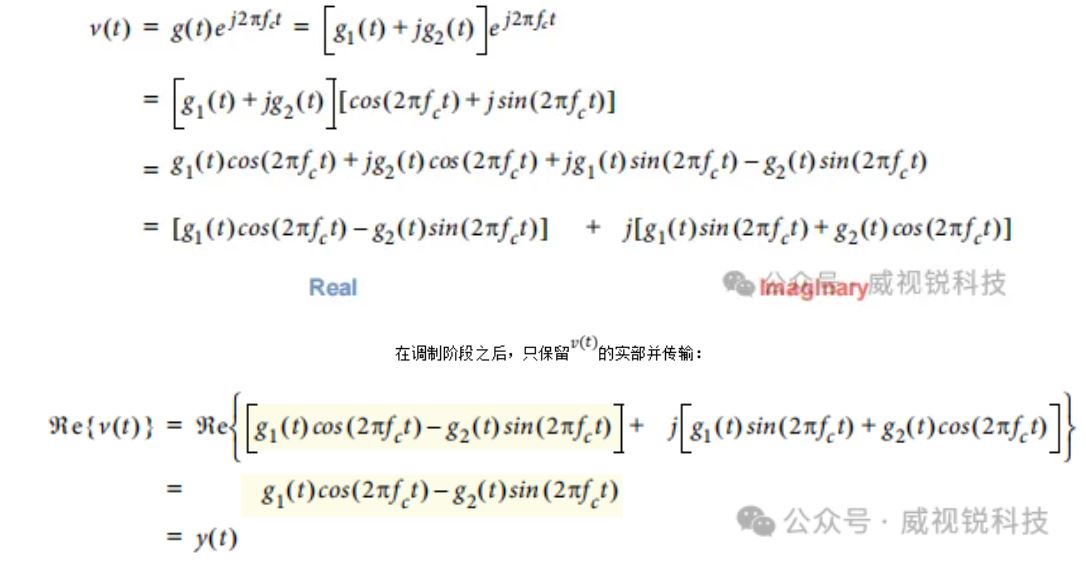

调制后的信号为:
这与使用三角函数表达式计算时的结果相同。
5.4.2 复指数符号的正交解调

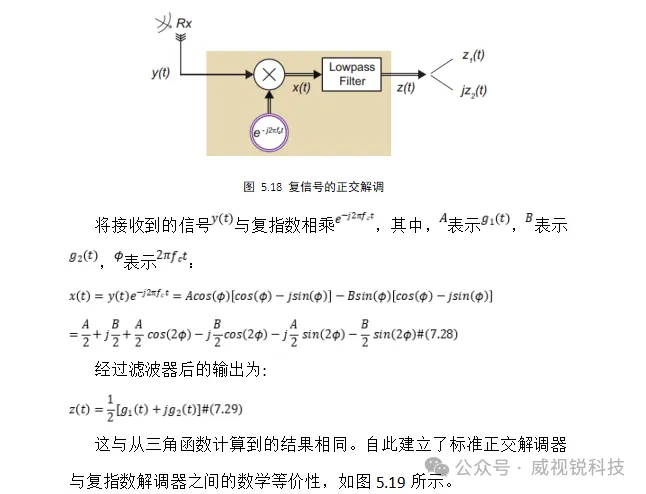

复信号解调器的模型如图5.18所示。
