Tiny_SoC简介
RISC-V 是一种基于精简指令集（RISC）原则的开源指令集架构（ISA），其开放性和灵活性使其在嵌入式系统和计算应用中得到了广泛应用。在 FPGA 上实现 RISC-V 处理器，可以充分利用 FPGA 的可编程性和高性能特点，构建定制化的微处理器设计。
智多晶Tiny_SoC是基于RISCV-I指令集设计的一款轻量化软核，集处理器核心、丰富外设与智能中断管理于一体，为开发者提供“开箱即用”的轻量化设计体验！
Tiny_SoC特点
搭载32位RISC-V处理器（RV32-I指令集），5级流水线设计，主频高达120MHz，性能达0.5DMIPS/MHz，集成JTAG调试接口（兼容OpenOCD）。
（*注：根据使用资源占用情况，最高主频会有所变化）

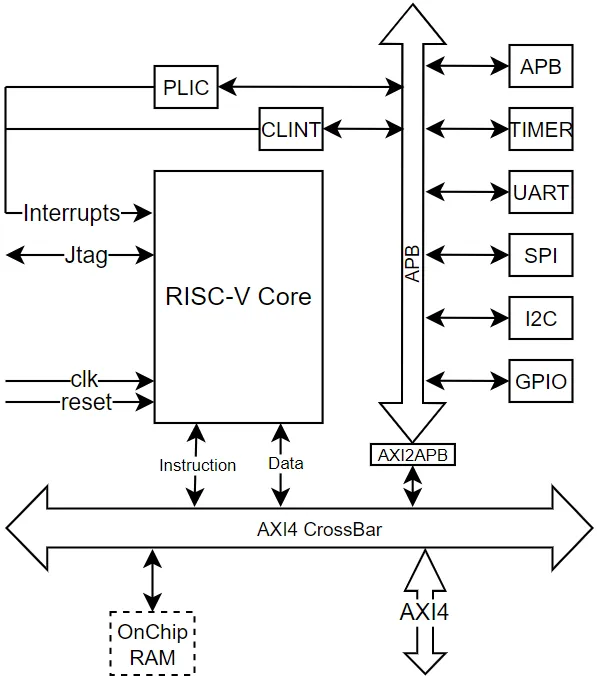

图 1 Tiny_SoC系统框图
资源占用低至1.2K LUTs（默认配置），支持UART、SPI、I2C、GPIO、定时器等常用外设，轻松适配从智能传感器到复杂控制器的多样化场景。
同时提供3路AXI接口+5路APB接口，支持自定义外设扩展，满足个性化开发需求。

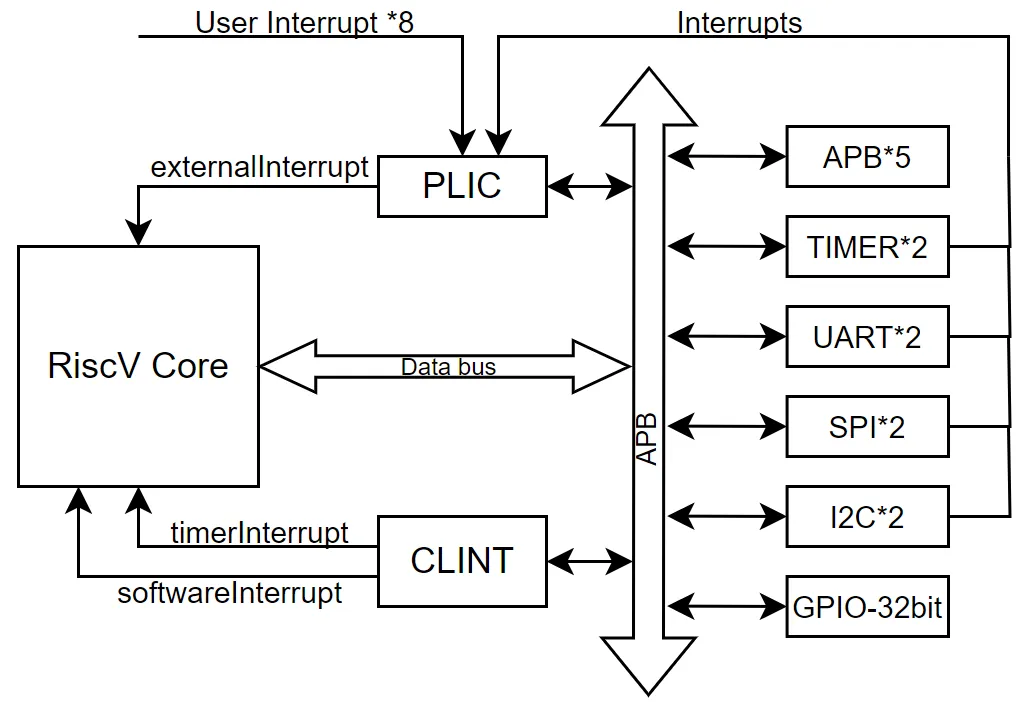

图 2 中断管理图
Tiny_SoC使用
Tiny_SoC有极简的使用界面，根据不同功能分为Input Parameters与User Port Select两大类。
通过IP界面动态选择外设模块（UART/SPI/I2C等），设置片上RAM大小（4KB~512KB），导入预编译程序文件（BIN格式），5分钟完成核心配置。

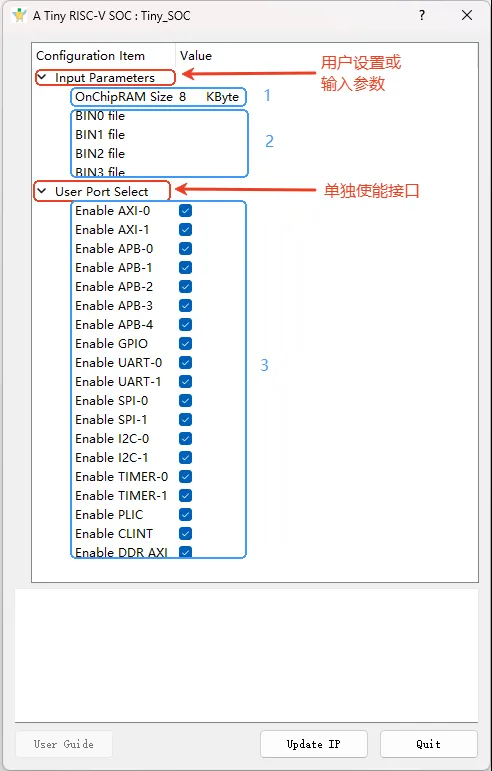

图 3 IP界面配置
典型应用场景
工业控制：多中断响应+高精度定时器，实现实时电机控制与传感器数据处理。
工业相机：高速接口+软核控制器，实现高速数据处理与传感器状态监控。
原型验证：灵活配置外设与接口，实现快速搭建RISC-V开发验证平台。
获取技术文档与demo
技术文档获取：Tiny_SoC已发布，用户可以在HQFPGA IP Manage中打开Tiny_SoC界面查看用户指南，或访问智多晶官网（www.isilicontech.com）下载Tiny_SoC用户指南。
设计参考案例获取：请联系FAE获取参考设计案例，或在公众号中与我们联系。
文章来源：智多晶
