YunSDR通信小课堂(第28讲)

9. 射频数据转换器:数字到模拟

9.1 数模转换概述

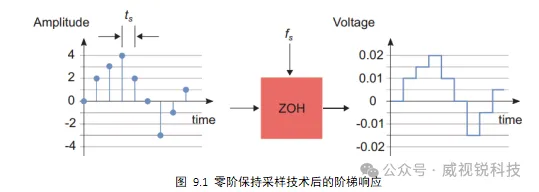

 DAC的作用是将离散时间的数字采样转换为连续时间的模拟信号,通常使用零阶保持(ZOH)技术。该技术可被视为ADC中采样技术的对应项。DAC在时钟节拍之间保持采样点处的幅度,形成如图9.1所示的阶梯效果。

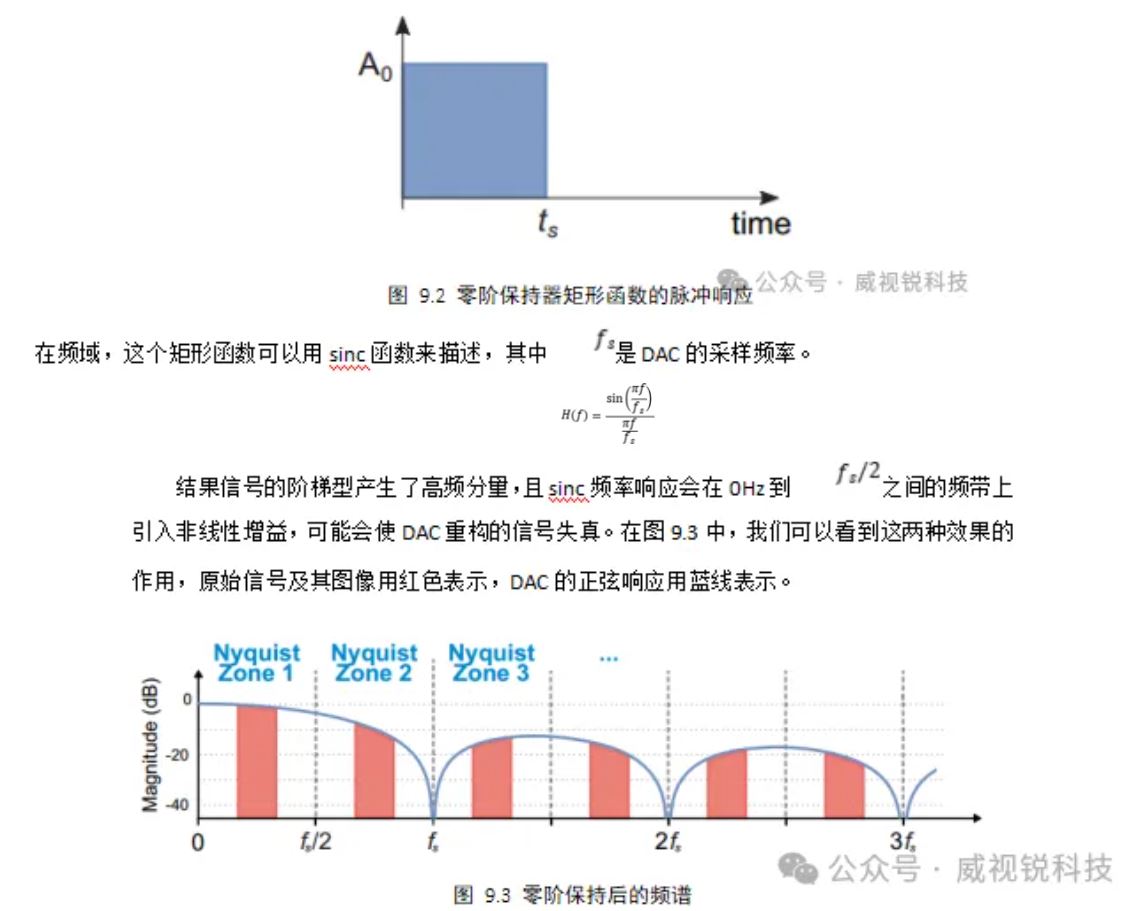

  信号中的每个样本有效地转换为一个矩形函数,其高度等于幅值,宽度等于采样周期,如图9.2所示。

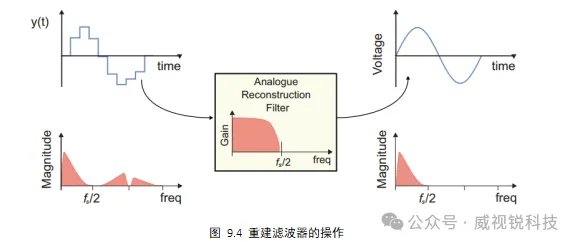

 由数字到模拟转换产生的频谱通常是不希望的,特别是在无线电应用中,这些高频成分可能干扰相邻的无线电信道。从图9.3的正弦响应可以看出,高奈奎斯特区域的频谱衰减程度越来越大,但对于大多数应用来说,这通常是不够的,因此需要使用低通滤波器来进一步衰减。该滤波器通常被称为重构滤波器,其截止频率等于DAC奈奎斯特速率,用于去除高频分量并平滑时域波形,如图9.4所示。



 DAC的特性正弦响应导致奈奎斯特区的幅度稳定下降。有两种方法可用于处理此影响,一种是使用比信号的最高频率成分大得多的采样率(过采样)。通过这种方式,信号仅占据DAC响应的近似线性增益区域。另一种是使用反正弦滤波器,通过增加受影响频率处的信号增益来补偿这种幅度损失。

    DAC的另外两个重要特性是它的分辨率(以比特表示)和最小采样周期(以时间测量)。等效的,后者可以表示为以赫兹为单位的最大采样频率,它是最小采样周期的倒数。

    DAC的分辨率描述了它可以表示信号幅度的可能值的数量。参照图9.1的阶梯波形,DAC的分辨率决定了每个阶梯的高度。在数模转换后,每个样本被量化到DAC可以再现的最接近的值,高于或低于它;这给信号增加了一个误差源,称为量化噪声。因此,DAC中使用的位数对信噪比有直接影响——DAC的分辨率越高,信噪比就越好。

    如果将分辨率视为图9.1中台阶的高度,则最小采样周期描述了每个台阶的宽度。这是由DAC可以工作的最大速率决定的。因为时间与频率成反比,因此,DAC的采样周期越小,它能再现的最大频率信号分量就越高。根据奈奎斯特理论,这个最大频率分量刚好小于DAC采样率的一半。

9.2 射频频率DAC

9.2.1 正常模式和混合模式



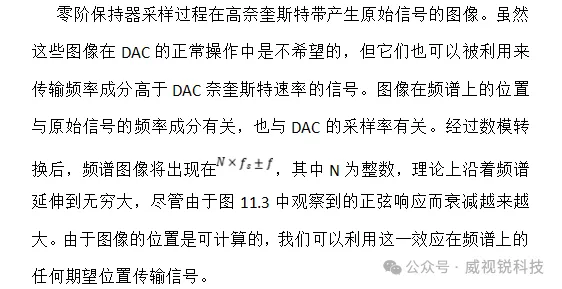

让我们用一个简单的例子来说明这个概念,参考图9.3中所示的DAC的一般响应。如果我们想要使用最大采样率为10 MHz的DAC传输8 MHz正弦波,这似乎是不可能的,因为根据奈奎斯特采样定理,DAC可以表示的最高频率仅小于5 MHz,即远低于感兴趣的8 MHz频率。但是,由于DAC在0-5 MHz范围内产生的任何信号也会产生频谱图像,因此我们可以在2 MHz处产生正弦波,从而产生8 MHz的图像。需要适当的滤波器来通过8 MHz正弦波,并拒绝原始的2 MHz频率分量,以及位于上奈奎斯特区域的任何后续图像。而不是使用低通重建滤波器,我们使用带通滤波器,以抑制频率以外的频带(即奈奎斯特区域2)。

    当用于在第二个奈奎斯特区产生信号时,DAC的sinc形频率响应(由零阶保持器采样过程产生)会影响信号质量。如图9.3所示,正弦响应导致DAC输出的幅值在较高频率下下降,值得注意的是,第二个奈奎斯特带的幅值也比第一个奈奎斯特带的幅值更不平坦——这会导致失真,尤其是对宽带信号的影响。这个问题可以通过改变零阶保持器采样技术(我们以后称之为正常模式)来克服,使其更适合在第二个奈奎斯特区产生信号。在RFSoC的上下文中,这种技术被称为混合模式,而在其他一些文献中,它也可能被称为射频模式。

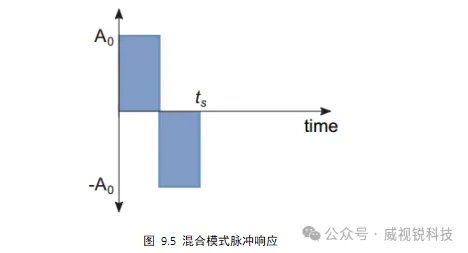

    在混合模式下,通过采样周期的中间反转振幅来修改用于零阶保持过程的矩形脉冲,如图9.5所示。


    频域对该函数描述如下:

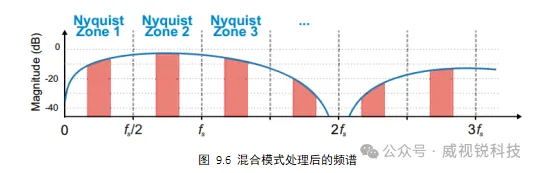

 这种对混合模式采样技术的改变对输出频率响应有直接影响,从而改变DAC的能量输出。这是由于正常模态和混合模态的脉冲响应和传递函数的差异。如图9.6所示,混合模式下DAC的输出频率响应在第二个奈奎斯特区表现出更高和更平坦的增益,使其更适合在该频段工作。

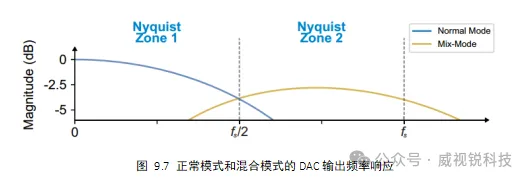

 图9.7比较了DAC的原始、正常模式操作和MixMode的频率响应。很明显,普通模式在奈奎斯特1区更可取,混合模式在奈奎斯特2区更可取。即便如此,我们观察到在Nyquist Zone 1的上边缘(Normal Mode)和Nyquist Zone 2的上下边缘(Mix-Mode)仍然存在增益下降。为了补偿这些影响,信号可以通过对频率响应进行校正的数字滤波器(在DAC之前)。



 9.2.2 逆Sinc滤波器

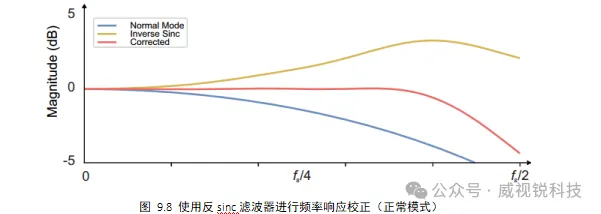

    正如前面几页所提到的,DAC的频率响应不是平坦的,特别是在奈奎斯特带的边缘,这意味着这些区域内的信号会衰减并且经常失真。为了解决这个问题,可以应用逆sinc滤波器来校正目标奈奎斯特带的非线性幅度响应。通过应用该校正滤波器,可以在Nyquist区域1的90%以上实现近似平坦的响应,如图9.8所示。


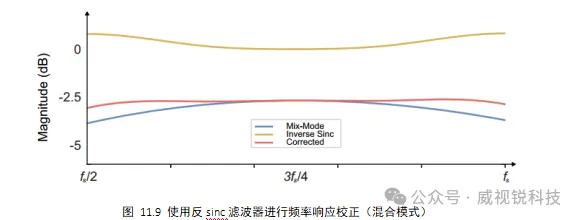

混合模式的频率响应可以以类似的方式进行优化,通过应用逆sinc滤波器来校正跨奈奎斯特二区的混合模式响应的非线性增益。应用逆正弦校正的结果是奈奎斯特二区80%左右的响应更平坦,如图9.9所示。

RFSoC器件上的RF-DAC包括一个可应用的数字反sinc滤波器(可选)。它可以通过在设计时配置Vivado RFDC IP来启用,或者在运行时使用软件API来启用。图9.8和9.9中绘制的频率响应反映了作为RFDAC架构一部分实现的实际滤波器。


文章来源:威视锐科技
