CAN总线（Controller Area Network）是一种广泛应用于工业控制、汽车电子等领域的通信协议。CAN FD（Controller Area Network Flexible Data-Rate）是CAN总线协议的升级版本，旨在解决传统CAN总线在数据传输速率和数据长度方面的限制。CAN总线以其高可靠性、实时性和抗干扰能力，广泛应用于需要高效通信和复杂控制的领域。
智多晶CAN IP 和CAN FD IP
2个IP的用户接口都为APB3，都支持CAN帧（CAN FD IP额外支持CAN FD帧）。CAN IP使用的逻辑资源较少，适合简单且逻辑资源紧张的使用场景，CAN FD IP带缓存和接收过滤，适合复杂且逻辑资源宽裕的使用场景。
CAN IP特性
支持《CAN specification version 2.0》标准
支持自适应标准帧（Standard Identifier）和扩展帧（Extended Identifier）
支持CAN数据帧（Data Frame）和遥控帧（Remote Frame）
支持CAN波特率可配置（10Kbps~1Mbps）
支持主动过载
支持APB接口
支持独立的MCU和CAN IP时钟。
CAN FD IP 特性
基于CAN FD Spec V1.0协议规范
支持8Mb/s的可变（数据域）数据速率（CAN FD）
支持1Mb/s的典型（仲裁域）数据速率
同时支持CAN和CAN FD帧的收发
32深度的发送帧记录FIFO（记录帧的仲裁域和控制域帧信息）
2个64深度的接收帧存储FIFO
32个接收过滤器
支持发送取消操作
发送记录和接收存储的帧信息包含时间戳
CAN FD帧在可变（数据域）数据速率下具有独立的错误报告
支持以下功能：
取消自动重发
监听模式
睡眠和唤醒
内部环回
使用APB接口
IP的配置与使用
打开IP

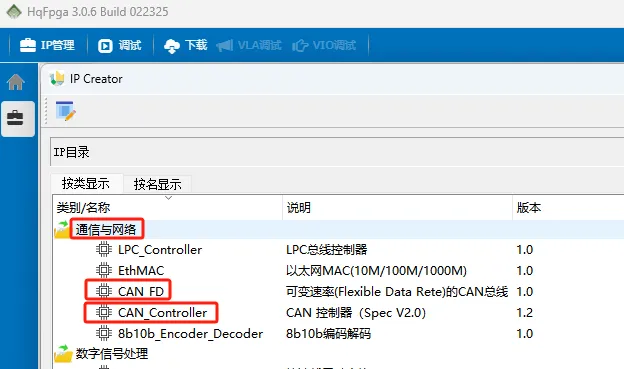

在HqFpga v3版本软件中，点击“IP管理”图标进入“IP Creator”子页面后，在“通信与网络”下，可看到CAN_FD（CAN FD IP）和CAN_Controller（CAN IP），双击即可进入相应IP的配置界面。
图一 CAN IP配置界面

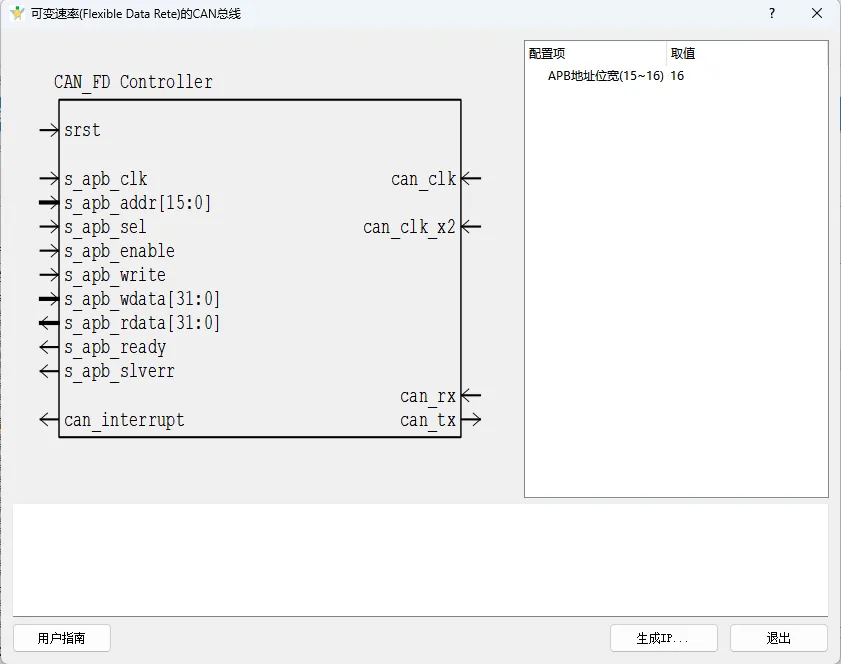

图二 CAN FD IP配置界面
应用子系统

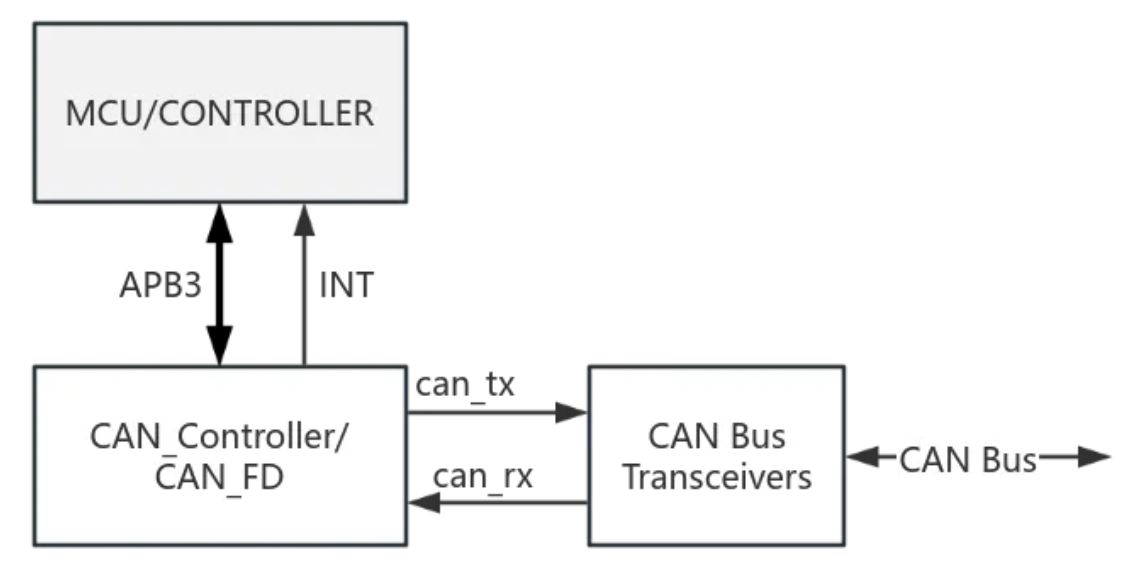

CAN IP应用系统框图
如上图，这是一个非常典型的使用CAN IP的子系统框图（适用于CAN FD IP）。MCU/CONTROLLER主要用于CAN的寄存器配置，可以使用智多晶提供的CM3/STAR/Tiny-SoC IP。CAN Bus Transceivers 为CAN收发芯片，实现逻辑信号can_tx、can_rx到总线信号CAN_H、CAN_L的电气特性转换。
应用场景
汽车电子
车身控制（车门、车窗、座椅、灯光等），动力系统（发动机控制单元、变速箱控制等），安全系统（ABS、安全气囊、电子稳定程序等），信息娱乐系统（导航、音响、车载通信等）。
工业自动化
PLC通信、传感器网络、机器人控制等。
医疗设备
医疗仪器（监护仪、麻醉机、输液泵等），医疗机器人。
航空航天
飞机电子系统（飞行控制、发动机监控、导航系统等），航天器通信。
智能家居
家电控制（空调、冰箱、洗衣机等），安防系统（门禁、监控摄像头等）。
轨道交通
列车控制系统（车门控制、制动系统等），信号系统。
船舶电子
船舶控制系统、自动化设备。
能源管理 智能电网、新能源系统（太阳能逆变器、风力发电控制系统等）。 农业自动化 农业机械、环境监测（温室、灌溉系统的传感器网络）。 物联网（IoT） 设备互联、远程监控（智能电表、环境监测设备等）。
