作者：Judy Zhong

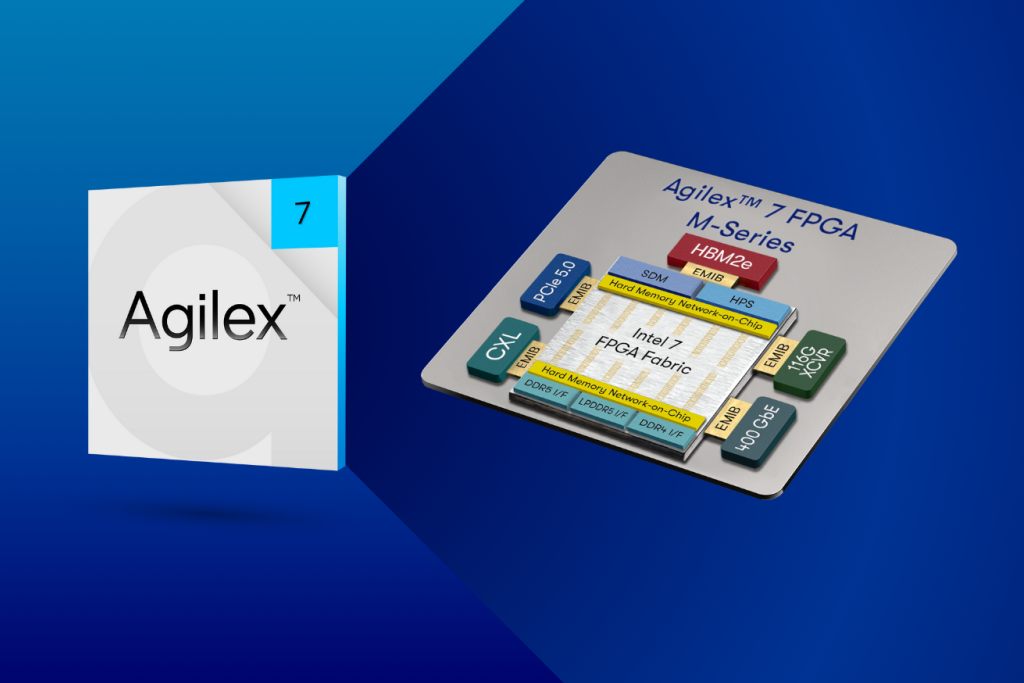

在AI算力需求爆炸、数据中心加速迭代的当下，FPGA的战场正从“逻辑密度”转向“内存带宽”。英特尔旗下Altera公司近日宣布，其Agilex 7 FPGA M系列正式量产出货。作为业界首款集成高带宽内存（HBM2E）并支持DDR5/LPDDR5的高端FPGA，该产品以1TB/s总内存带宽和380万逻辑单元的规格，剑指AI推理、5G通信、8K视频处理等核心场景。这一动作不仅标志着FPGA性能范式的升级，更可能引发异构计算市场的连锁反应。
一、内存带宽：打破“数据搬运墙”的技术突围
在传统计算架构中，数据在处理器与内存之间的搬运效率往往成为性能瓶颈，这一问题在AI大模型推理、实时流处理中尤为突出。Agilex 7 M系列的突破性设计，直击这一痛点：
HBM2E堆叠内存：通过封装内集成32GB HBM2E，实现820GB/s带宽。对比传统FPGA依赖外部DDR4（约50GB/s），带宽提升超16倍。例如，在AI推理任务中，模型权重可直接驻留HBM，减少与外部存储的交互延迟。
DDR5/LPDDR5双轨支持：板载内存带宽达179GB/s，兼顾高性能与低功耗需求。5G基站的波束成形算法、8K广播设备的实时编解码均可受益于此。
NoC（片上网络）调度优化：硬核NoC以“内存高速公路”形式连接HBM、DDR与逻辑单元，避免传统FPGA软核NoC占用逻辑资源的弊端，实测数据调度效率提升30%以上。
技术价值：Agilex 7 M系列的本质是通过“近存计算”架构，将FPGA从“计算加速器”升级为“数据吞吐中枢”，为内存密集型任务提供新的硬件范式。
二、市场卡位：瞄准AI与通信的“黄金交叉点”
Altera此次的产品策略，明显围绕两大高增长赛道展开：
AI推理与边缘计算
相比GPU（如NVIDIA H100的3TB/s HBM3带宽），Agilex 7 M系列的820GB/s虽不占优，但其硬件可编程性允许客户针对特定模型（如Transformer）定制数据流，在能效比上形成差异化。例如，结合CXL 2.0协议，FPGA可作为CPU的“近内存协处理器”，减少数据复制开销。
5G与网络基础设施
在5G基站Massive MIMO、网络防火墙的深度包检测（DPI）场景中，FPGA需同时处理高吞吐量数据流（400G以太网）和复杂算法。Agilex 7的116Gbps收发器速度（业内最高）与低延迟内存访问能力，可支撑单芯片处理多通道100G流量。
竞争对比：
对比Xilinx Versal系列的AI引擎（AIE），Agilex 7选择以“内存带宽+接口速率”构建护城河，更适合非结构化数据处理；
长达12年的生命周期承诺（至2035年），则直击工业、国防客户对供应链稳定的刚性需求。
三、行业变局：FPGA的“跨界”野心与生态挑战
Agilex 7 M系列的发布，折射出FPGA行业的三大趋势：
从“可编程逻辑”到“系统级平台”
集成HBM、支持CXL/PCIe 5.0等协议，使FPGA能够直接参与异构计算资源池的构建。例如，在数据中心中，Agilex 7可同时承担SmartNIC、内存扩展卡、AI推理卡三重角色，降低系统复杂度。
挑战GPU/ASIC的边界
在视频处理领域，传统ASIC因固定流水线难以适应编解码标准迭代（如H.266→H.267），而FPGA的灵活性+高带宽特性，使其在8K广播设备中逐渐替代ASIC方案。
潜在挑战：
成本门槛：HBM集成与先进工艺可能导致价格高企，中小客户或转向低成本FPGA（如Lattice Certus-NX）；
开发者生态：HBM调度、NoC配置等新技术要求，可能抬高开发门槛。Altera需强化Quartus Prime工具的自动化支持，并提供类似Xilinx Vitis的AI优化库。
四、结语：一场重新定义FPGA价值的“带宽竞赛”
Altera Agilex 7 FPGA M系列的真正意义，在于其揭示了高端计算的下一战场：谁能掌控内存与接口的带宽，谁就能主导数据洪流的方向。对于行业而言，这不仅是FPGA的性能升级，更可能推动计算架构从“以CPU/GPU为中心”向“内存为中心”悄然转变。
然而，这场竞赛的终局尚未确定——AMD/Xilinx的3D堆叠芯片、英特尔自身的Ponte Vecchio GPU都在争夺同一市场。Altera若要胜出，不仅需要硬件参数的领先，更需在开发者工具、行业参考设计乃至云服务（如AWS FPGA实例部署）等生态层面构建闭环。
可以预见，随着Agilex 7的量产交付，2024年将成为FPGA颠覆传统计算格局的关键转折点。
* 注：本文为原创文章，转载需注明作者、出处及原文链接
