在FPGA设计领域，西安智多晶微电子有限公司推出的LPC_Controller IP正逐渐崭露头角，为工程师们提供了强大的工具，助力他们在数据传输领域大展身手。今天，就让我们一同揭开LPC_Controller IP的神秘面纱，探寻其独特魅力。
一、LPC总线：数据传输的基石
LPC（Low Pin Count）总线，作为基于Intel标准的33MHz、4bit并行总线协议。它诞生于PC领域，旨在取代老旧的ISA总线协议，为低速设备与主板南桥搭建起沟通的桥梁。LPC总线的优势在于引脚数量少、速度快，仅需7个必选管脚即可实现I/O读写和Memory读写，大大简化了主板设计，让Super I/O芯片和Flash芯片在体积和设计复杂度上得以“瘦身”。

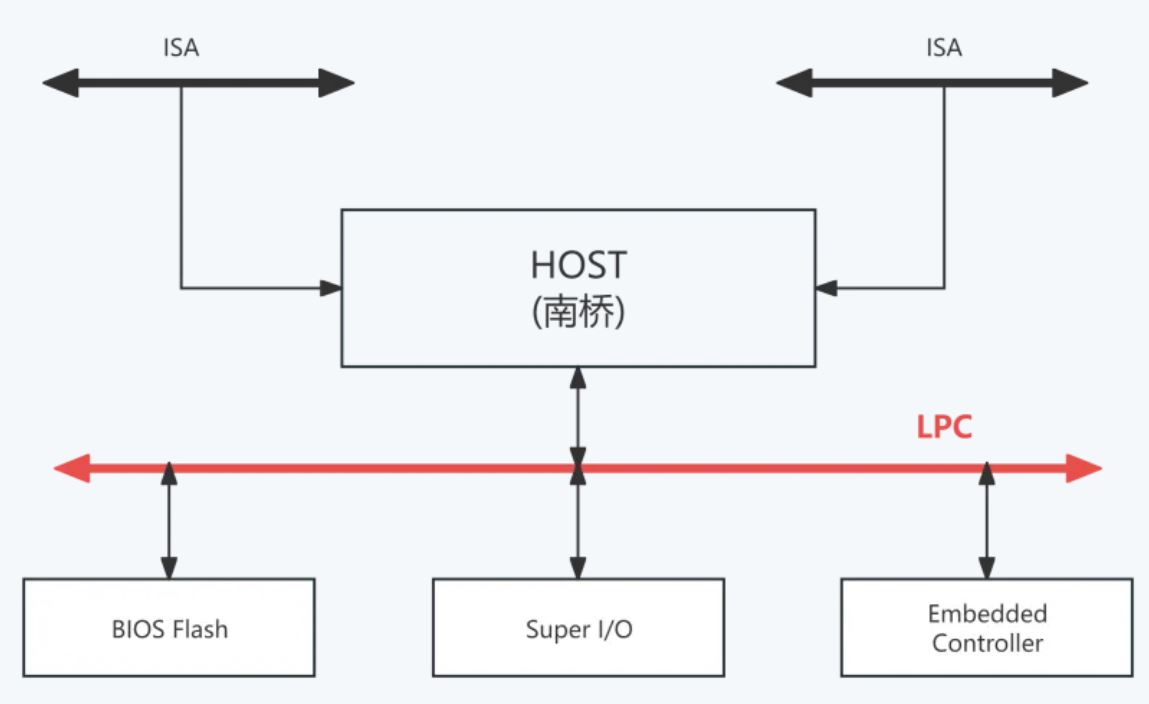

LPC总线应用场景

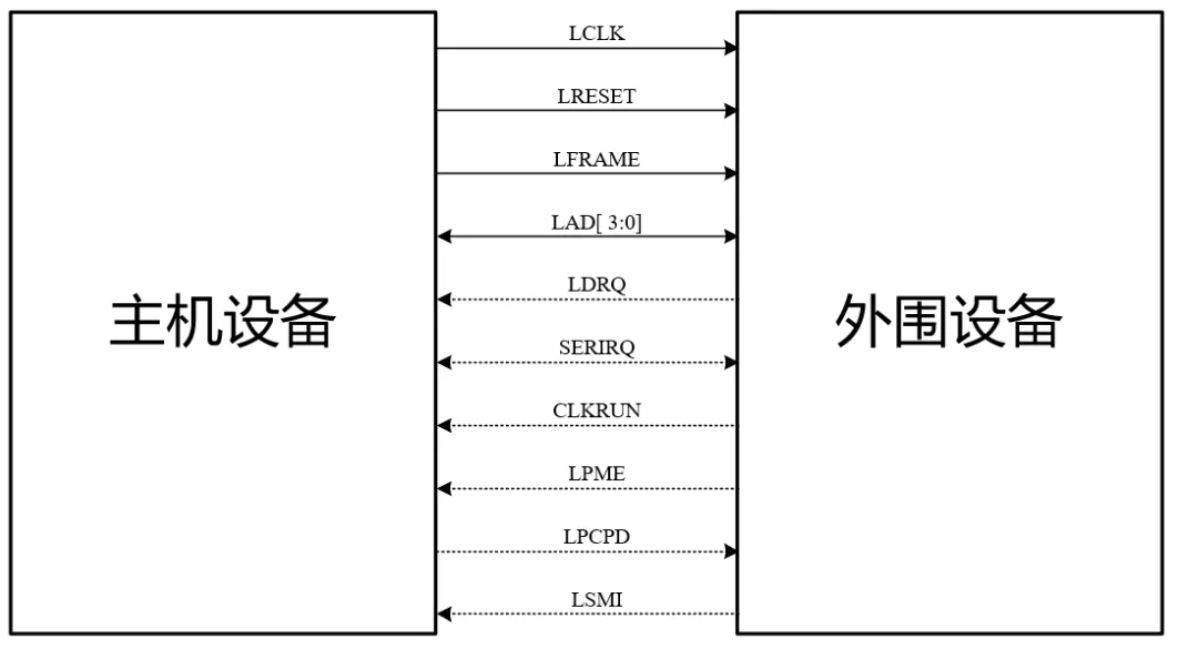

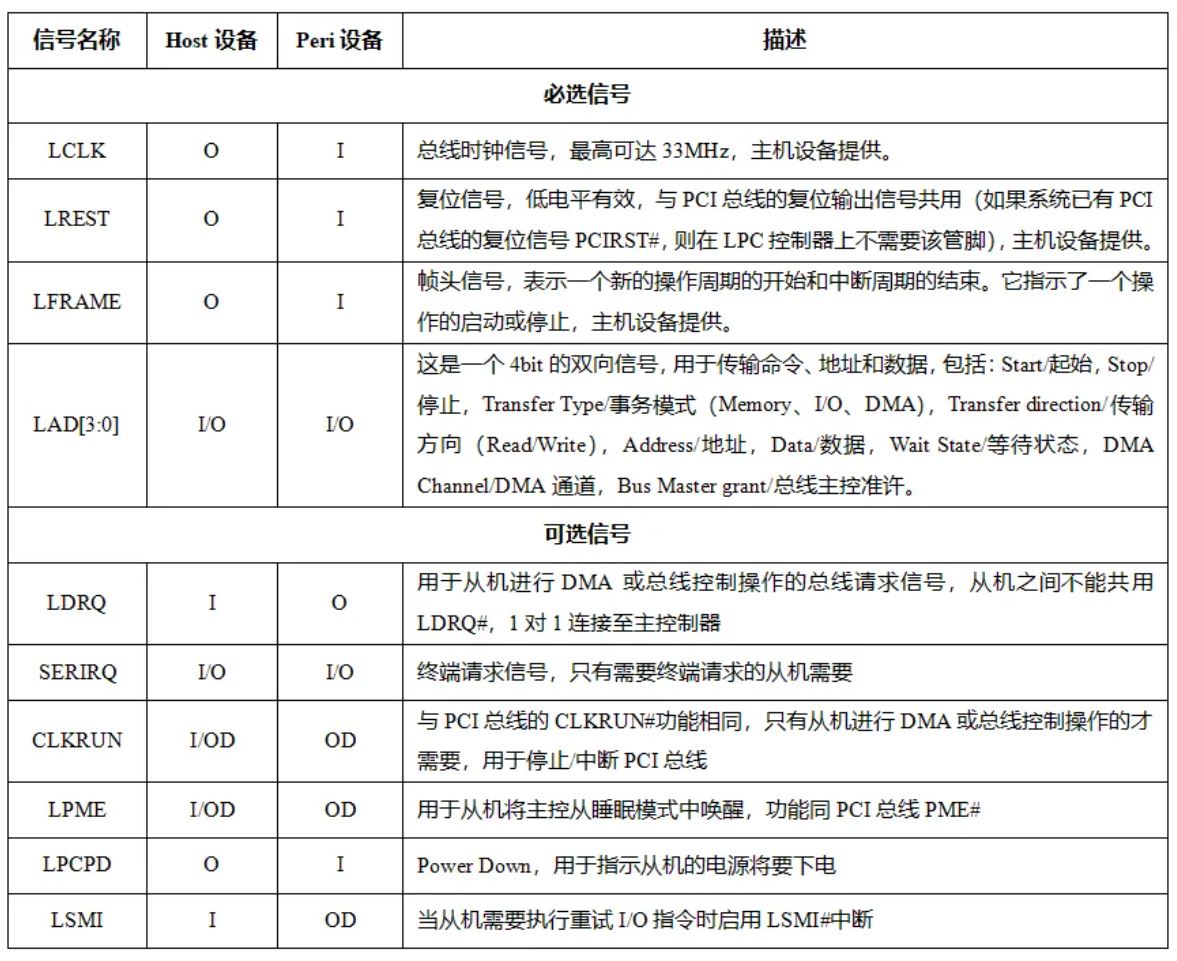

LPC总线接口管脚
二、LPC_Controller IP：数据传输的核心引擎
智多晶LPC_Controller IP堪称数据传输的“全能选手”，它完美适配公司的Seal和Sealion系列FPGA产品，能够轻松应对LPC总线的IO模式和MEMORY模式传输，无论是片内传输还是外部传输，都能游刃有余。

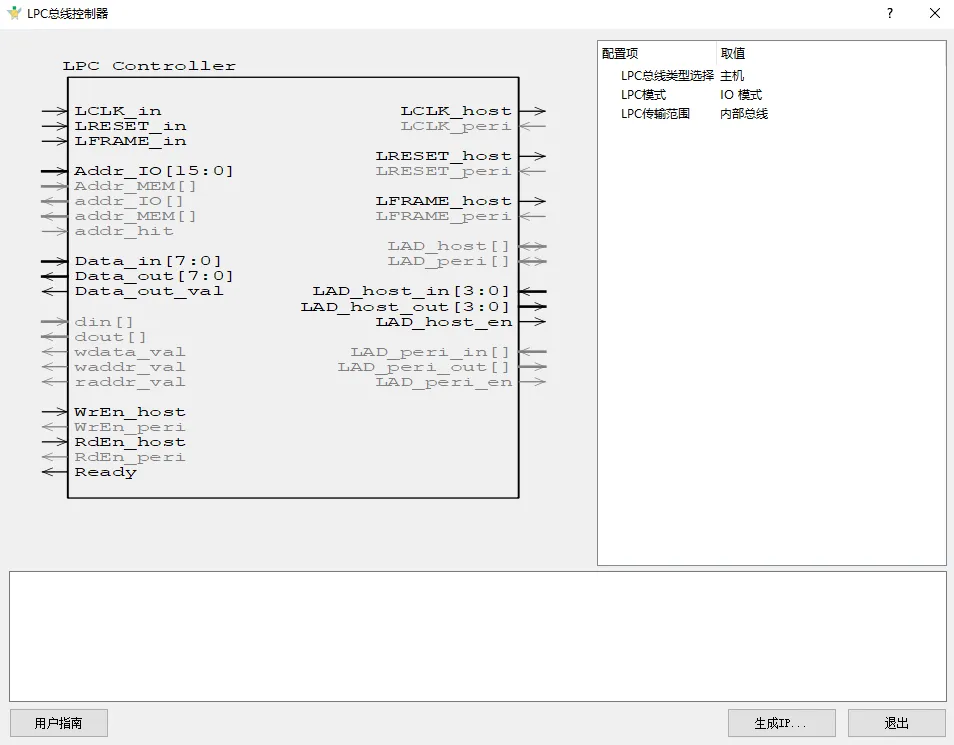

LPC_Controller IP界面
LPC_Controller IP支持LPC传输的主机设备和从机设备，在“设备选择”配置项进行配置。支持LPC总线的IO模式和MEMORY模式两种，在“LPC模式”配置项进行配置。LPC_Controller IP可以选择在FPGA内部模块进行通信，同时支持与FPGA外部设备进行通信，在“LPC传输范围”配置项进行选择，用户可以根据需求进行配置。
三、使用方法：轻松上手，快速搭建
智多晶的LPC_Controller IP在使用上极为便捷，用户只需关注用户侧逻辑，便能轻松实现LPC通信。在实际应用中，LPC_Controller IP展现出了强大的实力。例如，在一块FPGA中，用户可以轻松例化主机和从机，通过内部LPC总线实现高效的数据传输。若要与外部器件进行通讯，只需将LPC_Controller IP设置为外部总线模式，便能轻松达成目标。这种灵活性和高效性，使其在各种复杂的应用场景中都能大显身手。

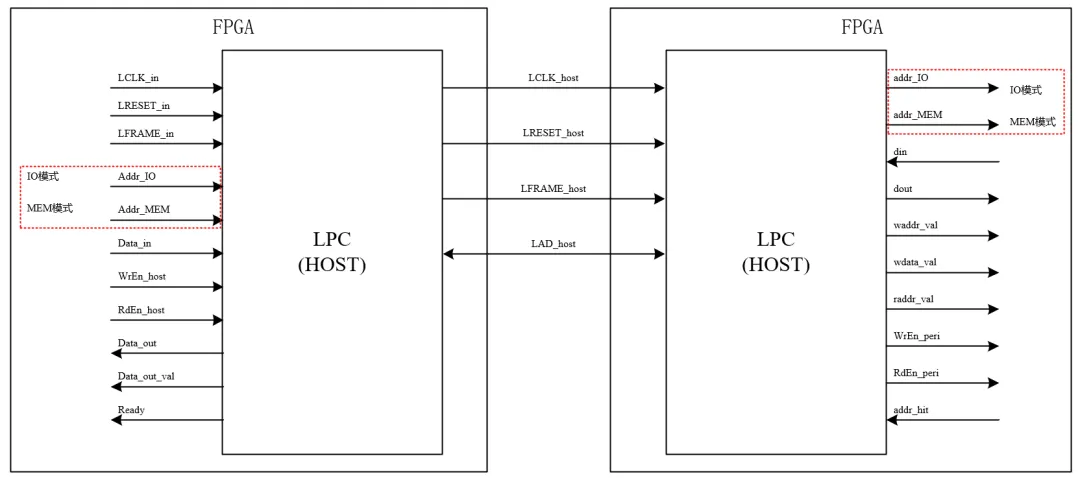

LPC_Controller IP使用示意图
四、结语：数据传输的未来，尽在智多晶
西安智多晶微电子有限公司的LPC_Controller IP，凭借其强大的功能和灵活的配置，为FPGA设计领域的数据传输带来了全新的解决方案。它不仅简化了设计流程，还显著提升了数据传输的效率和可靠性。在未来的日子里，智多晶将继续深耕技术创新，为工程师们带来更多优质的产品，助力他们在数据传输的道路上不断前行，开创更加辉煌的未来。
文章来源：智多晶电子
