基于FPGA+RSIC-V的计算机板卡主芯片使用中科亿海微EQ6HL45-CSG324 FPGA芯片和高性能微控制器HPM6880，并集合ADC LHA6958H、6通道数字隔离器SiLM5760、SiLM5763、内存W634GU6QB等器件，板卡实现了大容量配置存储等功能的融合，为模拟信号采集、数字信号处理、逻辑控制等应用提供高性能混合信号处理通用硬件平台。

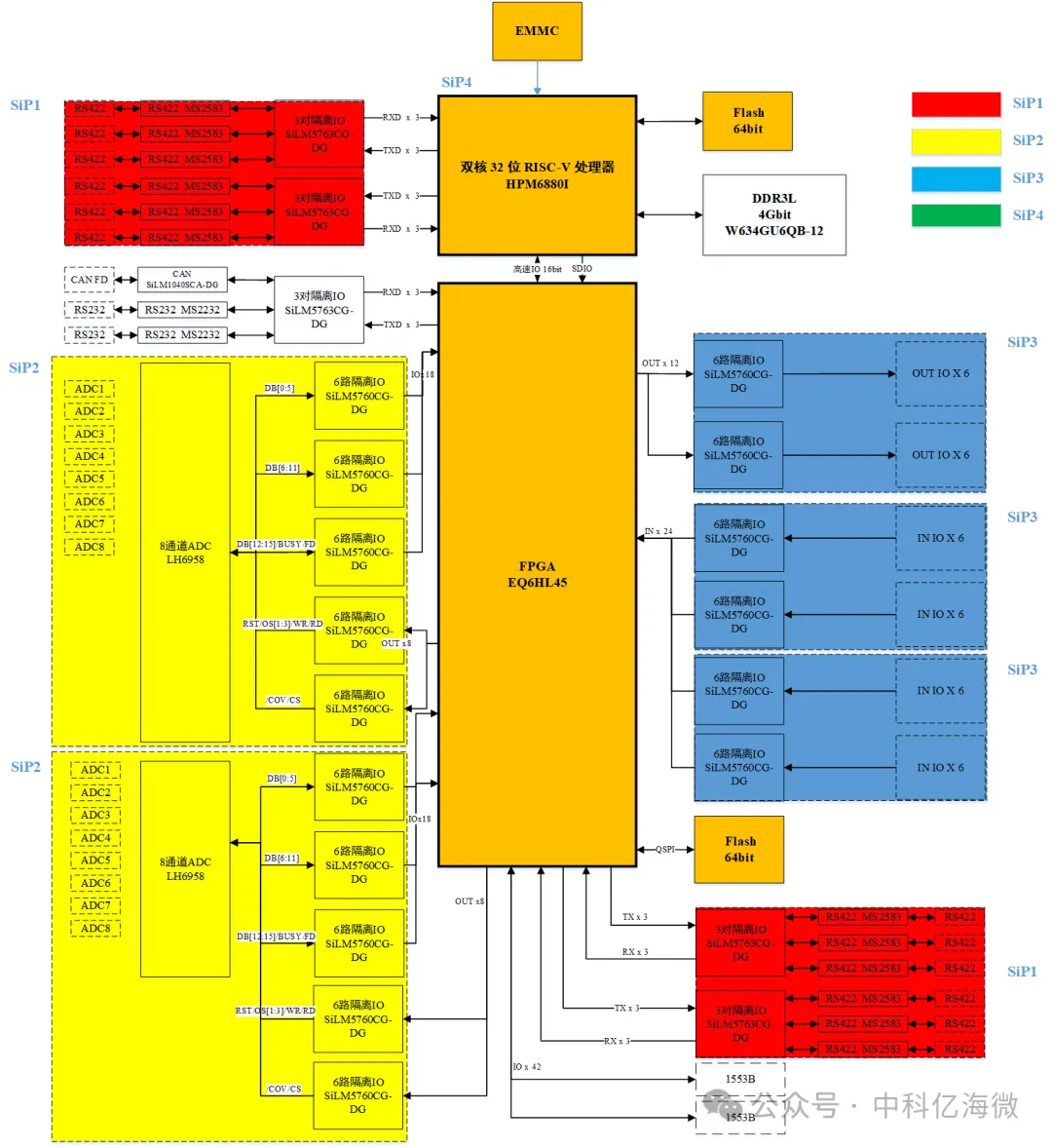

图 板卡硬件整体框图

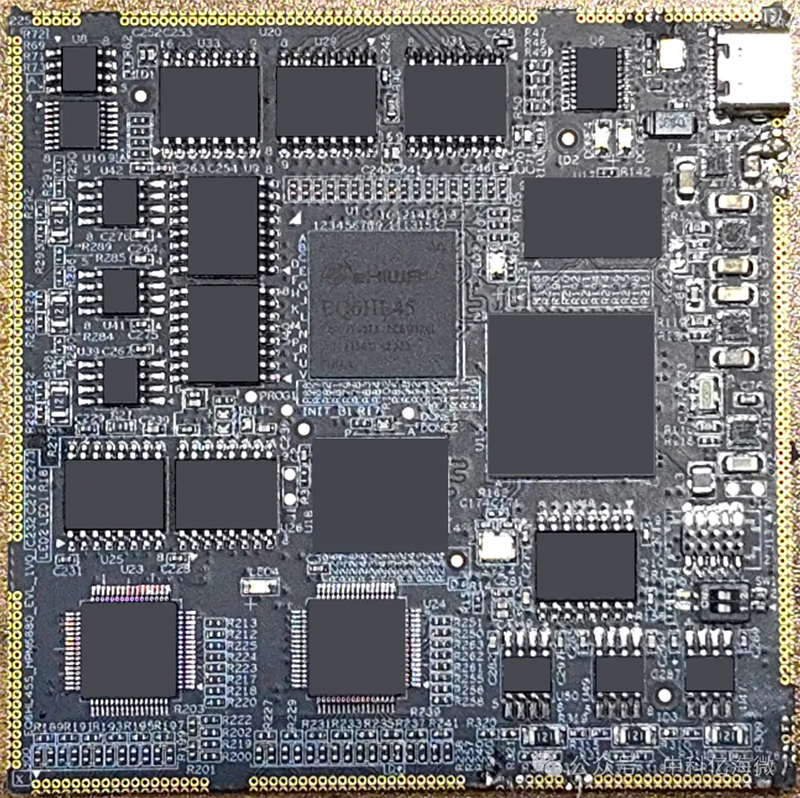

图 板卡实物图
EQ6HL45-CSG324可编程逻辑单元为亿海神针系列EQ6HL45型FPGA，LUT资源达到42.5K，该款低功耗FPGA具有大容量、高性能、高性价比的特点，集成了丰富的逻辑资源和多种硬IP系统级模块，包括强大的可配置1764Kb RAM、低功耗18x18 DSP Slice、由高速低偏斜时钟网络和可动态配置多功能时钟管理器组成的丰富时钟资源，可为大多数高级系统设计提供可编程能力。 HPM6800系列单核32位RISC-V高性能微控制器，支持双精度浮点运算及强大的DSP扩展，主频超过600MHz，性能超过3390 CoreMarkT M和1710 DMIPS。具有1MB片上SRAM，包括通用内存和CPU的本地存储器。

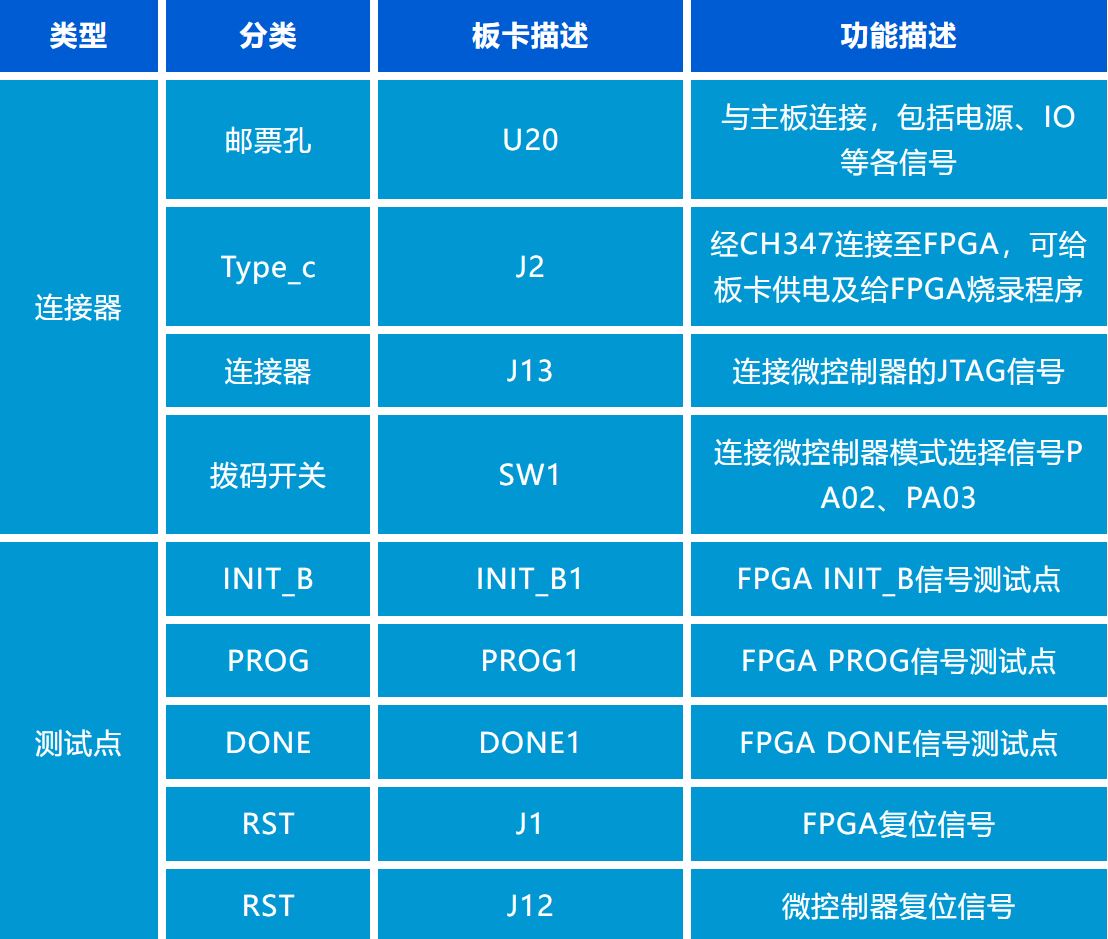

板卡对外端口
典型应用
工业自动化与智能制造：高精度运动控制、工业机器人；
医疗电子设备：医学影像设备、患者监护仪；
航空航天：飞行器导航系统、雷达信号处理。
文章来源：中科亿海微
