Versal 启动文件简述

作者:MacMahon Stephen,AMD赛灵思开发者

Versal™ 是由多个高度耦合的可配置块组成的自适应计算加速平台 (ACAP)。这些块包括 NoC、AIE、PL 和 CIPS(CIPS 本身包含不同的域:LPD 和 FPD)等,启动这些块时,需使用 Vivado 中的配置集进行配置。
本篇博文是 Versal“从零开始”调试系列的首篇。
这么多互连块乍看之下似乎很复杂...但实际不尽然。在本篇博文中,我们将探讨这些启动文件及其使用方式。
这就切入正题...希望您不介意我用首字母缩写词。

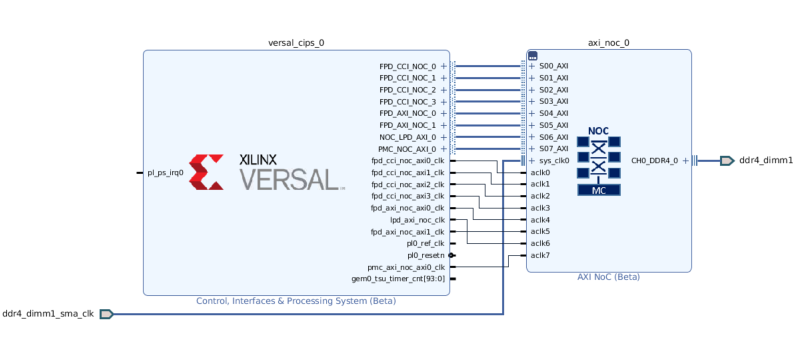

以下我准备的一个基础设计,其中只有 CIPS 和 NoC:


Control, Interfaces, and Processing Subsystem (CIPS) 是所有 Versal 设计的通用 IP,包含所有 Versal 器件通用的硬化 IP。
其中主要包含两个域:LDP 和 FDP。低功耗域 (LPD) 包含可配置启动器件和 I2C。全功耗域 (FPD) 则包含所有其它可配置 IP,如 GEM 和 USB 等。此外还有 AXI 和调试接口,连接到 PL、可配置 NoC 接口、时钟、中断和处理器子系统,全都可在 Vivado IP integrator 内根据您的设计需求进行配置。
片上网络 (NoC) 经高度耦合,可连接到 PL IP 和/或 AIE 以及 DDR 存储器控制器。
所有这些配置二进制文件 (CDO) 都封装到单一容器文件内,此文件称为 PDI 文件,PDI 表示可编程定义文件 (Programmable Definition File)。
PDI:
如上所述,PDI 包含所有可配置二进制文件。其中还包含用于执行这些二进制文件的可执行文件。
并且,如果 PL 包含带有存储器映射存储器控制器的 MicroBlaze,那么 PDI 中还包含存储器映射接口 (MMI) 文件。

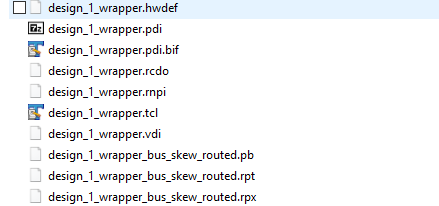

此 PDI 文件将在实现期间创建,并且可包含在 XSA 文件内交付至 Vitis。来看看 impl_1 文件夹:


此处值得注意的两个文件是 PDI 文件和 BIF 文件。
启动镜像格式:
启动镜像格式 (BIF) 文件包含所有启动分区。
让我们来一探究竟:

new_bif:
{
 id_code = 0x04ca8093
 extended_id_code = 0x01
 id = 0x2
 {
  name = WDI_FLAT
  id = 0x1c000000
  partition
  {
   id = 0x01
   type = bootloader
   file = gen_files/executable.elf
  }
  partition
  {
   id = 0x09
   type = pmcdata, load = 0xf2000000
   file = gen_files/pmc_data.cdo
  }
  partition
  {
   id = 0x0C
   type = cdo
   file = gen_files/lpd_data.cdo
  }
  partition
  {
   id = 0x0B
   core = psm
   file = static_files/psm_fw.elf
  }
  partition
  {
   id = 0x03
   type = cdo
   file = design_1_wrapper.rcdo
  }
  partition
  {
   id = 0x05
   type = cdo
   file = design_1_wrapper.rnpi
  }
  partition
  {
   id = 0x08
   type = cdo
   file = gen_files/fpd_data.cdo
  }
  partition
  {
   id = 0x0D
   type = cdo
   file = gen_files/subsystem.cdo
  }
 }
}

下表提取自《Versal 系统软件开发指南》,可用于描述其中每个分区:

PDI 组件描述
PLM elf
(executable.elf)
  • Platform Loader and Manager。

PLM CDO
(pmc_data.cdo)
  • 器件拓扑 - 固定配置

  • PMC 配置 - 寄存器写入/读取

LPD CDO
(lpd_data.cdo)
  • PS LPD PM 初始化节点命令(SC、LBIST、BISR 和 MBIST)

  • LPD 配置 - 寄存器写入/读取

PSM elf
(psm_fw.elf)
  • PSM ELF

CFI 数据
(<name>.rcdo)
  • PM 初始化节点命令(清理 PL、HB SC 和 GT MBIST)

  • 寄存器写入 CFU

  • 适用于 CFI 数据的 DMA 锁眼传输命令

  • 寄存器写入/读取 CFU

  • 如无 NPI:

    • 全局信号 GMC_B、GRESTORE 和 GHIGH_B。- 寄存器写入/读取

    • 全局信号 - GWE、EOS、EN_GLOb - 寄存器写入/读取

(<name.rcfi>)
[此文件与以上 .rcdo 文件合并]
NPI CDO
(<name>.rnpi)
  • PM 初始化节点命令(SC、BISR 和 MBIST)

  • NPI 数据加载 - DMA 写入/寄存器写入

  • 如果 CFI 存在:

    • 全局信号 GMC_B、GRESTORE 和 GHIGH_B。- 寄存器写入/读取

  • NPI 序列 - 寄存器写入/读取

  • 如果 CFI 存在

    • 全局信号 - GWE、EOS、EN_GLOb - 寄存器写入/读取

  • 隔离和 PL 复位命令

CPM CDO
(cpm_data.cdo)
  • PM 初始化节点命令(BISR 和 MBIST)

  • 适用于 CPM 和 CPM PCSR 的寄存器写入

AIE NPI CDO
(ai_engine_data.cdo)
  • AIE scan clear,BISR - PM 命令

  • AIE PLL 配置 - 寄存器写入/PM 命令

  • AIE mem clear - PM 命令

FPD CDO
(fpd_data.cdo)
  • FPD 配置 - PM 初始化节点命令(SC、BISR 和 MBIST)

  • 寄存器写入

子系统 CDO
(subsystem.cdo)
  • 子系统 CDO


  • DONE 位由 PLM 断言有效

转储 PDI:
用户可以在 Vitis 中使用 Bootgen 实用工具来转储和查看 PDI 中的内容:

bootgen -arch versal -dump <pdi file>.pdi

用户可以使用以下 Bootgen 命令从 BIF 创建 PDI

bootgen -arch versal -image <bif file>.bif -w -o <output pdi>.pdi

Platform Loader and Manager:
PLM 负责加载分区(如上所示)和执行平台管理。所有 CDO 都加载到 RAM 中,然后执行。ELF 文件直接加载到目标存储器中,然后执行。不支持就地执行。
要调试潜在的 PLM 故障,可在此处的表 14 中找到错误代码。
在某些情况下,用户可能需要修改 Vitis 生成的 PDI,下面提供了两个常见用例。
调试 PLM:
用户可以覆盖 PDI 中的 PLM,如 UG1283 中的第 129 页所述,也可以重新生成 PDI 并导出硬件以将修改后的 PDI 添加到 XSA 中。
BIF 文件如下所示:

new_bif:
{
 {
 { type = bootimage, file = base.pdi }
 { type = bootloader, file = plm_debug.elf }
 }
}

随后,重新生成 PDI。请务必保留 PDI 文件名(与 Vivado 生成的文件名相同):

bootgen -arch versal -image {filename.bif} -w -o {design_1_wrapper.pdi}

如果用户随后在 Vivado 中导出硬件,那么,修改后的 PDI 将被添加到 XSA 中。
浏览 CDO/RNPI 文件:
用户可以使用 XSCT 中的 cdoutil 将二进制文件转换为可读文本文件。以 RNPI 为例:

cdoutil -annotate -output-file dump.txt <filename>.rnpi

从上表中可以看到,rnpi 文件包含 PL 复位命令。

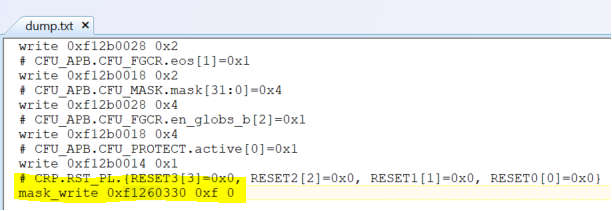

我们可以在转储后的文本文件中查看这些命令:

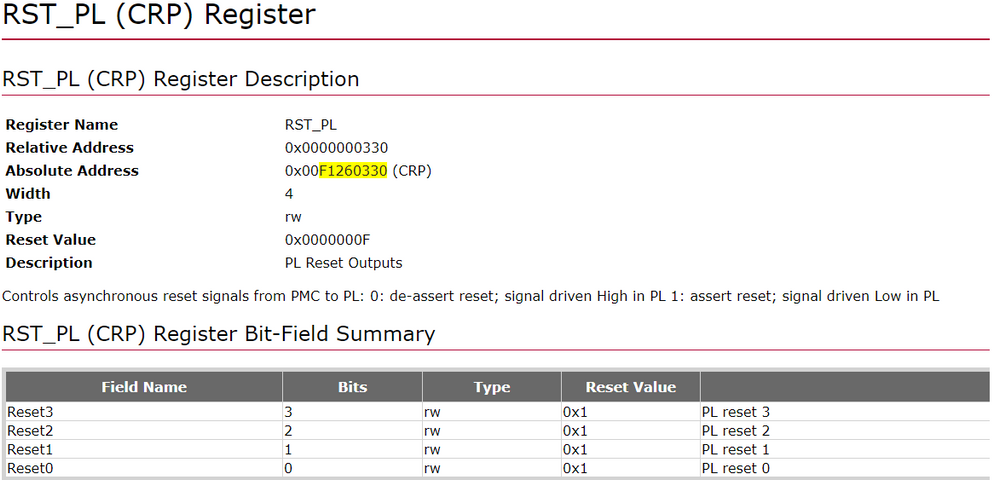

《Versal 寄存器参考资料》中可以交叉引用这些命令:


将定制 CDO 文件添加到 PDI:
用户还可以创建定制 CDO 文件,并将其添加到 PDI 中。
例如,我有一个 IP,它在 CIPS 上受 PS GPIO 控制。
因此,我需要切换此 PS GPIO:
首先创建一个 txt 文件,其中包含您希望在 PDI 内执行的寄存器写入操作:

version 2.0
mask_write 0xff0b0018 0x1 0x1
mask_write 0xff0b02c4 0x1 0x1
mask_write 0xff0b02c8 0x1 0x1
mask_write 0xff0b004c 0x1 0x1

随后,使用以下命令将此转换为 CDO 文件:

cdoutil -output-binary-be -output-file custom.cdo custom.txt

下一步,导航到 Vivado 工程目录内的 .runs_0/impl_1 文件夹,打开 BIF 文件,并追加以下内容(在最后一个 } 内):

 {
  name = custom_cdo
  id = 0x1234567
  partition
  {
   id = 0x12
   type = cdo
   file = custom.cdo
  }
 }

随后,重新生成 PDI 并导出至硬件,更新后的 PDI 将添加到 XSA:

bootgen -arch versal -image design_1_wrapper.bif -w -o design_1_wrapper.pdi
  • 依次单击“File -> Export Hardware (Include Device Image)”(文件 > 导出硬件(包含器件镜像))

运行 Updatemem
如果 Versal 设计包含 MicroBlaze(含 LMB 存储器),并且您要使用可执行 ELF 来更新 LMB BRAM,那么同样可以使用以上方法。例如:

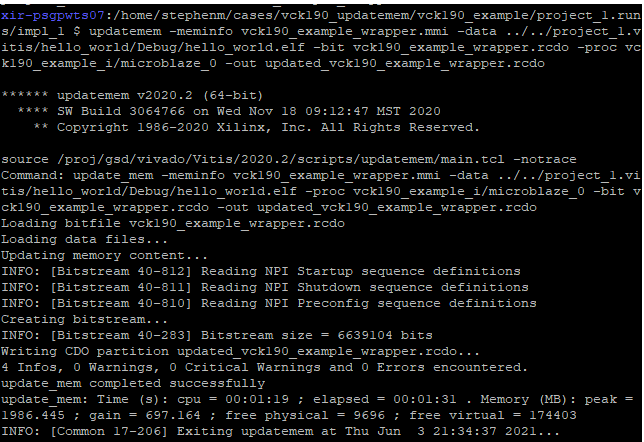

浏览至 <project_name>.runs/impl_0 文件夹,并运行 Updatemem。例如,这里我创建了更新后的 RCDO。但您也可以保留名称不变。否则,您需要更新 BIF 文件:


随后,重新生成 PDI 并导出至硬件,更新后的 PDI 将被添加到 XSA 中:

bootgen -arch versal -image design_1_wrapper.bif -w -o design_1_wrapper.pdi
  • 依次单击“File -> Export Hardware (Include Device Image)”(文件 > 导出硬件(包含器件镜像))

总结:
本篇博文并非 Versal 启动文件的完整指南。
所有这些信息都能在 TRM 和 SSDG 中找到。我希望本文能够向用户简要介绍 Versal 启动文件,供用户以此作为起点,按需进一步深入调研。

参考资料:
https://china.xilinx.com/support/documentation/architecture-manuals/am011-versal-acap-trm.pdf
https://www.xilinx.com/support/documentation/sw_manuals/xilinx2020_1/ug1304-versal-acap-ssdg.pdf
