作者：Meng Fancheng，AMD工程师；来源：AMD开发者社区
Mgmt（Configuration Management Interface）接口简介
配置管理接口可用于客户对PCIE的配置空间进行读写，本篇blog主要介绍配置管理接口的使用方法及其验证。

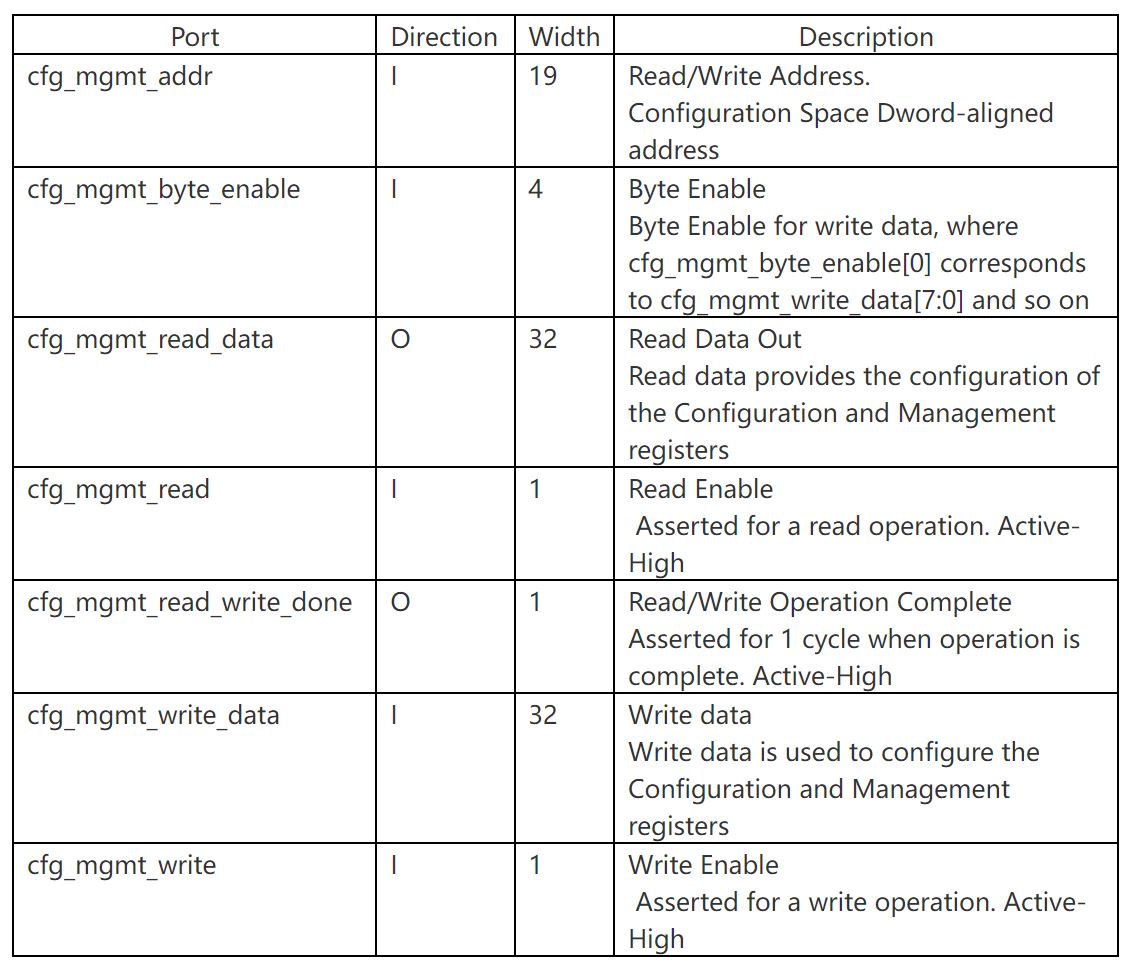

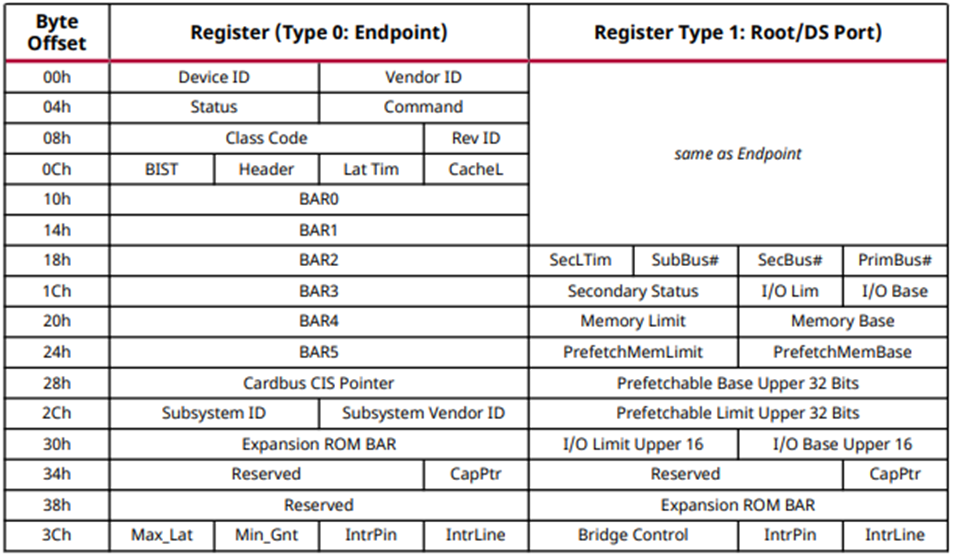

cfg_mgmt_addr是读写PCIe配置空间的地址，此输入的地址是实际要访问的地址除以4，例如下图1的中的Command寄存器的地址为04h，如果要改写此寄存器的值，cfg_mgmt_addr输入的数值为01h，cfg_mgmt_byte_enable为向配置接口写入的数据使能标志信号，位宽为4bit，每一位对应于写入数据的一个byte，数据总位宽为32bit。cfg_mgmt_read_data即为读出的相应配置空间寄存器的数值，在拉高配置管理接口的read信号后，cfg_mgmt_read_data将会输出对应于cfg_mgmt_addr地址的寄存器数值。cfg_mgmt_read为配置接口的读使能信号，此信号的使能代表读操作的启动。当cfg_mgmt_read_write_done置一时表一次读/写操作的完成。cfg_mgmt_write为配置接口的写使能信号，当此信号拉高时会将cfg_mgmt_write_data的值写入到地址为cfg_mgmt_addr的寄存器中。
图1
PCIE的Advanced Error Reporting Capability
PCIE的AER是PCIe debug时经常使用的capability，通常会根据此寄存器来判断PCIe在传输时所遇到的问题，其大致可以分为correctable和uncorrectable error。对于某些uncorrectable error，PCIe在上报后，可能对系统产生较大影响，频繁的上报错误中断会对CPU的处理进程产生影响，故有用户反馈需要对部分uncorrectable error进行mask，用户只需要使用配置管理接口并参照PCIe的协议以及AMD的手册，确定配置管理接口所需输入的地址和data即可完成相应uncorrectable error的mask。
图2
本篇blog主要使用配置管理接口对图3的命令寄存器的数值进行了改写，本次使用的设计是XDMA的example design，XDMA example design的仿真模块的RP（RootPort）部分在枚举时会对EP（EndPoint）的配置空间进行配置读写，其中的RP会对EP的命令寄存器进行写操作，代码如下：
TSK_TX_TYPE0_CONFIGURATION_WRITE(DEFAULT_TAG, 12'h04, 32'h00000007, 4'h1);
DEFAULT_TAG = DEFAULT_TAG + 1;
TSK_TX_CLK_EAT(100);

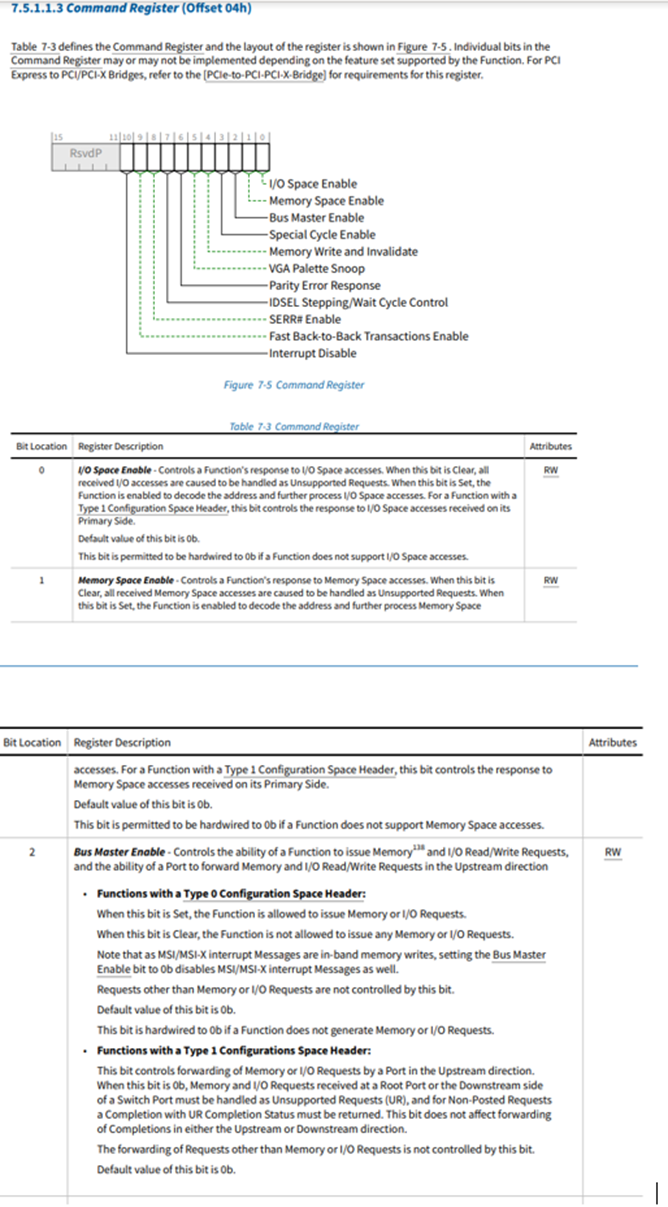

其含义为将命令寄存器的前3 bit位写为1，即Enable下图3的IO space，memory space和bus master。本篇blog对example进行了修改，即在RP将命令寄存器的前3bit全置为1后，通过配置管理接口改写命令寄存器的值，disable命令寄存器的IO space，memory space和bus master。随后修改XDMA example design 仿真模型的RP模块对命令寄存器进行配置读操作来验证配置管理接口成功修改了PCIe的配置空间寄存器。
图3

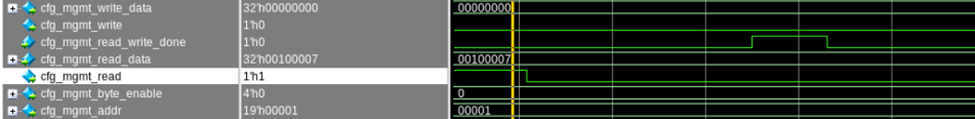

如图4所示，在RP使能EP配置空间的命令寄存器后，先使用配置管理接口对命令寄存器进行读操作。使用配置管理接口对命令寄存器进行读操作时，如图1所示，命令寄存器的地址为0x4h,只需要将cfg_mgmt_addr的值配置为0x1，并拉高cfg_mgmt_read，读出的数值为0x00100007，RP完成了对EP 命令寄存器的配置。
图4

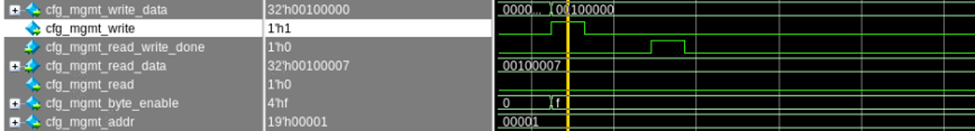

如图5所示，使用配置管理接口对EP配置空间的命令寄存器的前3 bit赋值为0。如下图所示，拉高cfg_mgmt_write信号，将cfg_mgmt_addr输入的值设置为0x100000，将cfg_mgmt_byte_enable的值设置为0xf。
图5
如图6所示，在使用配置管理接口对EP配置空间的命令寄存器进行改写后，使用RP的配置读读取EP配置空间的命令寄存器，验证配置管理接口是否对命令寄存器的数值改写成功。RP侧RQ接口发包的波形图不再进行描述，只看RC返回cpld，如下图RC_tvalid拉高期间，RC_tdata的前12bit为0xh004，表明读取的配置空间寄存器为命令寄存器，命令寄存器的数值为0x00100000。RP读出的数值与配置管理接口写入的数值一致，配置管理接口改写配置空间寄存器成功。
图6
