作者：Zhang Cheng，AMD工程师；文章来源：AMD开发者社区
PRBS误码测试时，通常需要计算误码率。如果使用IBERT，误码率可以在Vivado的GUI界面中读取，但是在无法使用JTAG连接到Vivado的场景，需要用户通过读取相应的寄存器来计算误码率。本文将对这一过程作详细介绍。
1. APB3总线接口时序
AM017提供了APB3的读写时序，过程还是比较简单的。地址线为APB3PADDR，写数据为APB3PWDATA，读数据为APB3PRDATA。读写操作通过APB3PWRITE切换，当APB3WRITE为1时进行写入操作，当为0时进行读取操作。APB3PSEL指示从设备已被选中，并需要进行数据传输。APB3PENABLE被置位表示进入访问阶段的开始。当APB3PREADY被置位时，表示从设备可以在下一个APB3CLK的上升沿时完成传输。参考下图：

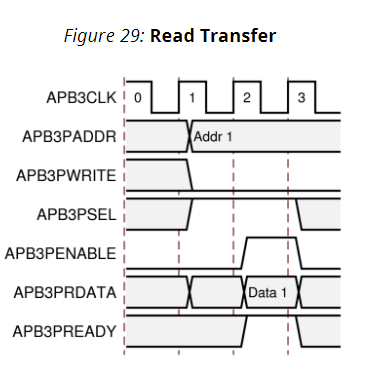

1）读取
2）写入
2. 访问寄存器步骤
1） 设置PRBS Pattern模式和Loopback模式, TX和RX的pattern需要保持一致，设置完成后需要对GTM做一次复位。如果外部链路连接没有问题或者使用近端PMA/PCS回环，就可以看到RXPRBSLOCKED已经。
2） 使用RXPRBSCNTRESET管脚对总Counter和Error Counter清零。
注意当使用RXPRBSCNTRESET复位counter时（无论时使用port还是在IBERT界面点击BER RESET），会导致RXPMARESETDONE短时的拉低后再拉高。尽管RXPMARESETDONE翻转，但是PMA层的任何模块都没有被复位。详细信息可参考AR000036588的说明。
3） Versal GTM每个Lane都提供了两组可以用于计算PRBS误码率的寄存器，分别是DO_FROM_PRBSERR和DO_FROM_RX_CYCLECNT。这两组寄存器是64位长度，因此会占用4个地址，分别是0x0840（COE_STATUS_PRBSERR_CNT0）和0x0841（COE_STATUS_PRBSERR_CNT1）以及0x0842（COE_STATUS_RX_CYCLECNT0）和0x0843（COE_STATUS_RX_CYCLECNT1）。

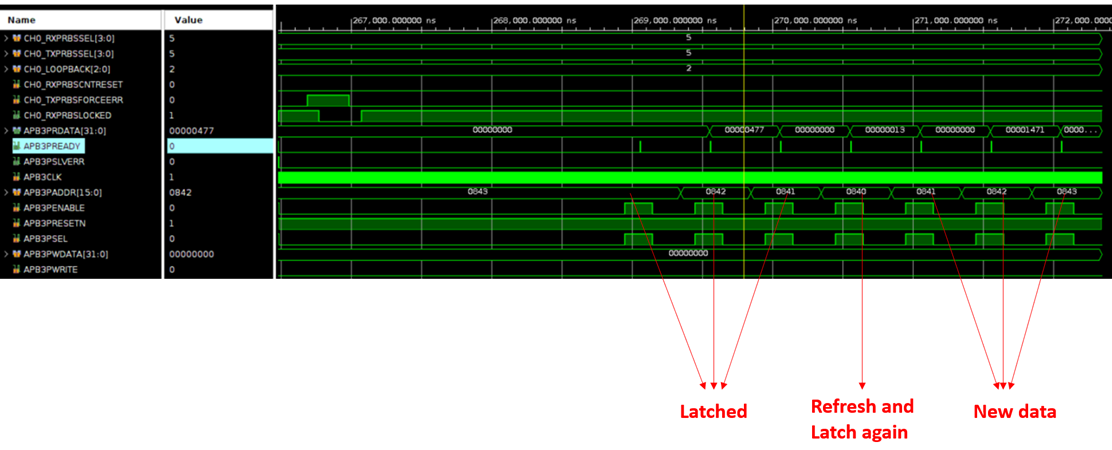

4） 因为PHY Clock的 Counter和Error Bit的Counter在PRBS测试运行时会实时变化，GTM内部有锁存机制来保证两组寄存器被同时捕获，不会因为读取数据的时间差导致误码率计算的误差。在读取过程中，要保证先读取0x0840地址，0x0840读取后内部会自动刷新0x0841、0x0842和0x0843的数据。如果0x0840地址没有被读取，那么0x0841、0x0842和0x0843的数据会始终保持上一次的值。注意：AM017 v1.0的相关描述有误，详细信息可参考AR000036550的说明。
3. 计算误码率
1）误码率计算公式：
误码率 = 错误bit位数量 / 实际bit位数量
实际bit位数量 = COE_STATUS_RX_CYCLECNT* RX_Interface_width
RX_Interface_width的位宽可以有两种方法获取：

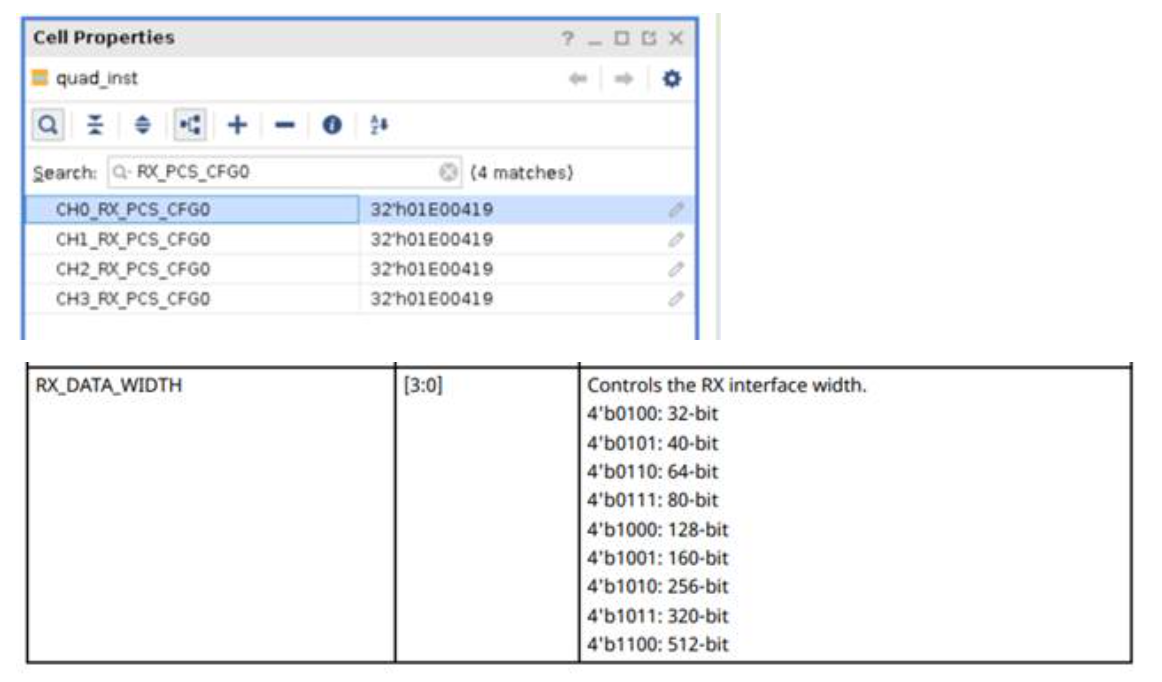

通过读取RX_PCS_CFG0的参数
比如下图中0x9代表RX_DATA_WIDTH是160位长度。
RX_Interface_width = Line rate / RXUSRCLK
2）误码率计算示例
假设：RX_Interface_width = 160-bit，PRBSERR_CNT0 = 0x30，COE_STATUS_RX_CYCLECNT= 0x255B80CCEC = 160,448,957,676
Actual bits = COE_STATUS_RX_CYCLECNT * RX_Interface_width = 160,448,957,676 * 160
BER（误码率） = 48 / (160,448,957,676 * 160) = 1.869753498840423e-12
