在现代电子设备中，数据传输的速度和效率至关重要。无论是消费电子、工业控制还是通信领域，高效的数据传输技术都是不可或缺的。今天，我们来聊聊一种广泛应用的高速传输技术——LVDS（Low Voltage Differential Signaling，低压差分信号）。
一、LVDS技术简介
LVDS是一种低压差分信号传输技术，以其低功耗、高速度和抗干扰能力强而闻名。它通过在一对差分线上传输信号，利用低电压摆幅（通常为350mV）实现高速数据传输，同时保持较低的电磁干扰（EMI）。

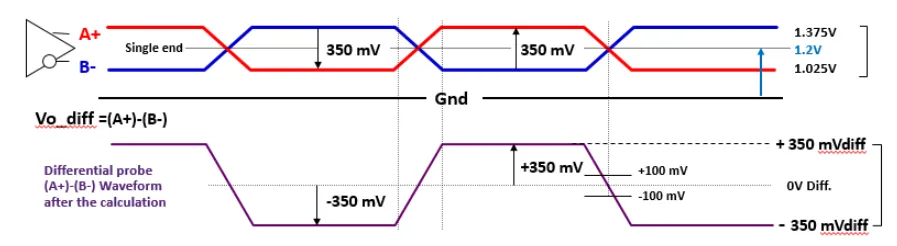

电气特性
电压摆幅：差分电压约 350mV（典型值），单端电压摆幅±1.25V（共模电压约1.2V）。
驱动电流：恒定3.5mA（通过100Ω终端电阻产生差分电压）。
- 传输速率：支持 100Mbps~10Gbps+（依具体标准优化）
核心优势
1. 高速传输：支持高达数Gb/s的数据速率。
2. 低功耗：低电压摆幅减少了功耗。
3. 抗干扰能力强：差分信号传输有效抑制了电磁干扰。
4. 长距离传输：适合远距离高速数据传输。

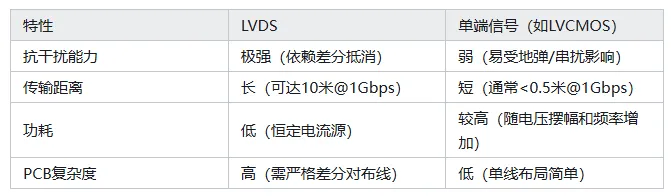

与单端信号的对比
二、LVDS的应用背景
LVDS技术因其卓越的性能，广泛应用于以下领域：
消费电子
高清显示设备：如智能手机、平板电脑、显示器等，用于屏幕与主板之间的高速数据传输。
多媒体设备：如高清电视，LVDS技术可被用于连接主板和屏幕驱动电路，实现从主处理单元到显示面板的无损视频信号传输。
工业控制
工业监控系统：在工业监控系统中，LVDS技术被广泛应用于高清摄像头的数据传输。例如，某工业监控项目中，使用LVDS技术成功地将4K分辨率的视频信号从摄像头传输到后端处理单元，信号无明显衰减和失真。
自动化控制和机器视觉系统：在自动化控制和机器视觉系统中，LVDS被广泛应用于摄像头、图像传感器等设备的高速数据传输。
医疗设备
医疗影像系统：如超声波成像设备、内窥镜等医疗影像系统，也经常采用LVDS技术来实现高分辨率、高速图像传输。
汽车电子
车载信息系统：LVDS在汽车电子领域中的作用日益凸显，它用于连接各种车载信息系统，如导航、音响、后视摄像头等。
车载显示器：在汽车行业，LVDS常用于车载显示器、后视镜、内窥镜等系统中，提供高质量的视频和图像传输。
三、智多晶LVDS解决方案
西安智多晶微电子有限公司的Sealion和Seal系列FPGA产品，提供了支持LVDS接口的DDR_GENERIC 和GDDR_7_1 IP核，通过FPGA内部多种可编程的PIO单元，将高速串行数据、低速并行数据，进行串、并转化，帮助用户实现高速、低功耗的数据传输。用户可以通过IP构建X1、X2、X4、X5和7:1多种传输比率的DDR接口，满足发送和接收需求。

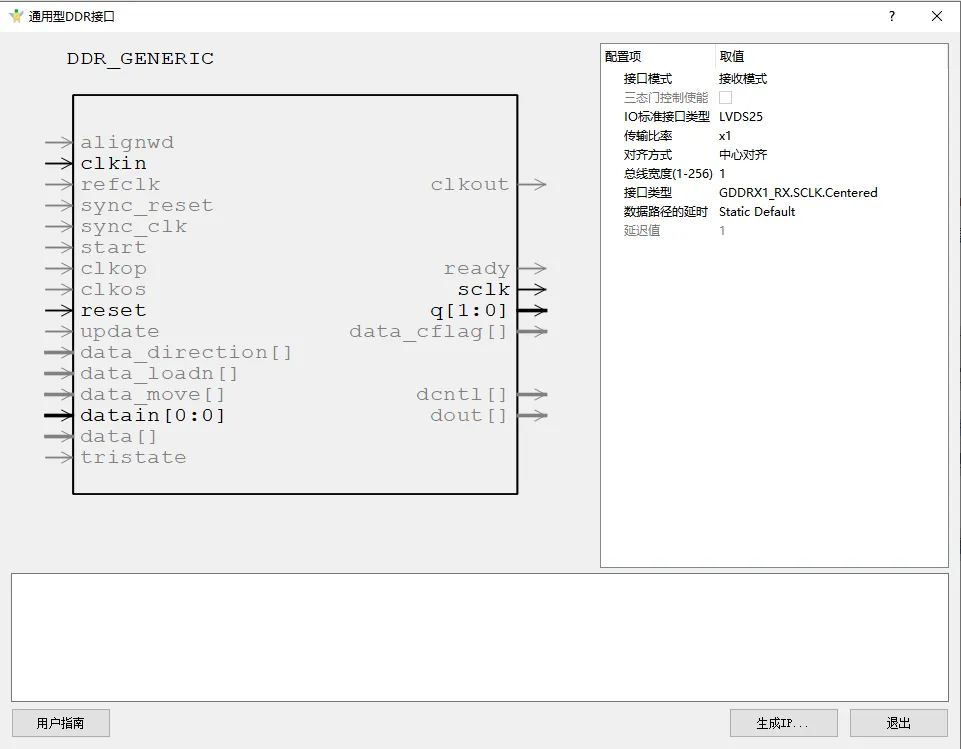

DDR_GENERIC IP核：
支持发送模式和接收模式。
支持多种传输比率（X1、X2、X4、X5），满足不同场景的传输需求。
提供边沿对齐和中心对齐两种对齐方式，确保数据传输的准确性。
支持多bit总线宽度（1-256）。
支持输入/输出数据路径延时调整，优化信号传输质量。
适用于Sealion和Seal系列FPGA产品。

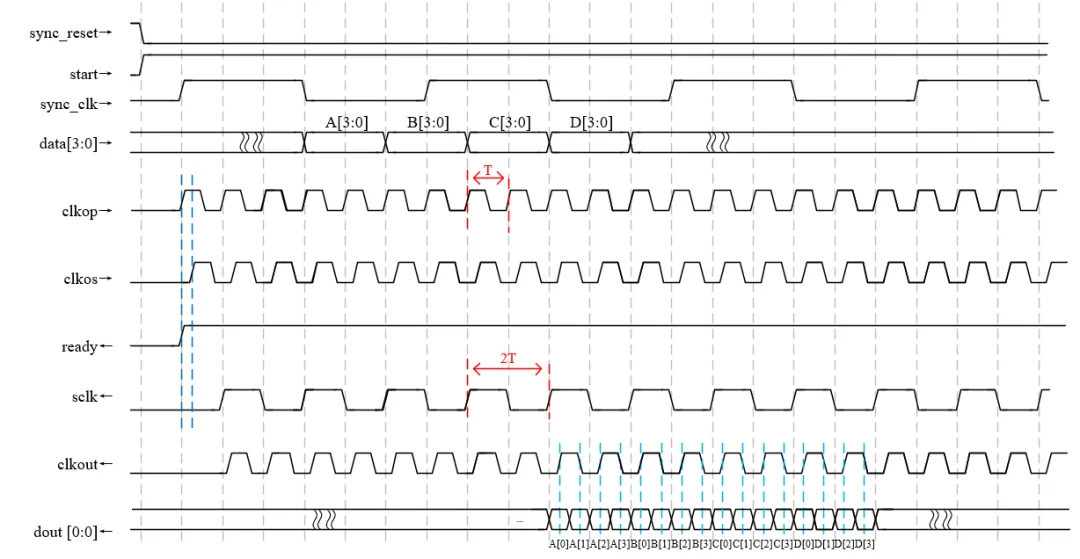

如下图所示，发送X2中心对齐模式IP时序图，sync_reset、start、sync_clk、data、clkop和clkos为IP的输入信号，ready、sclk、clkout和dout为IP输出信号。

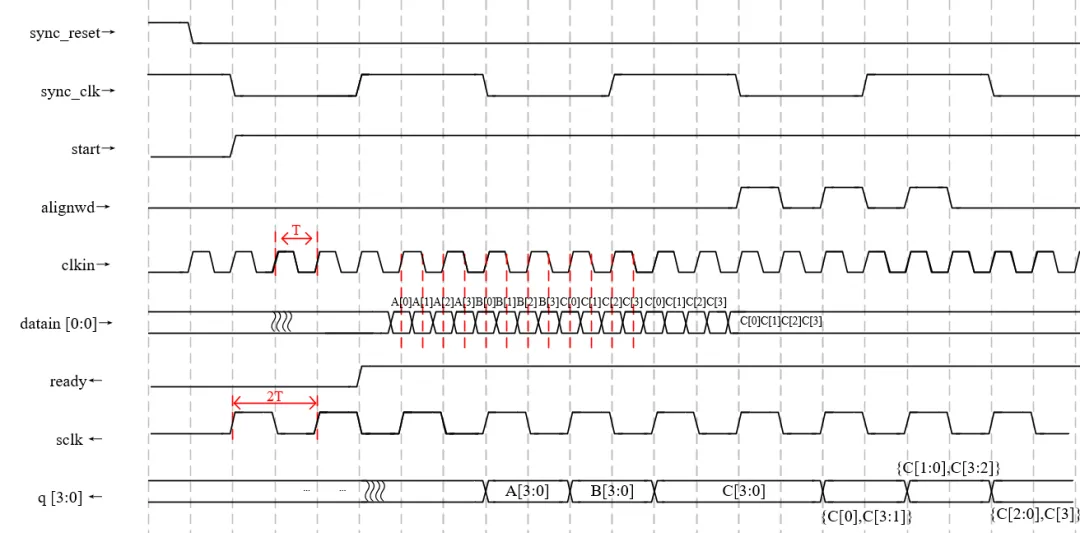

如下图所示，接收X2中心对齐模式IP时序图，alignwd、clkin、sync_reset、sync_clk、start和datain为IP的输入信号，ready、sclk和q[1:0]为IP输出信号。
更多模式类型接口时序，请参考智多晶DDR_GENERIC IP核使用手册。

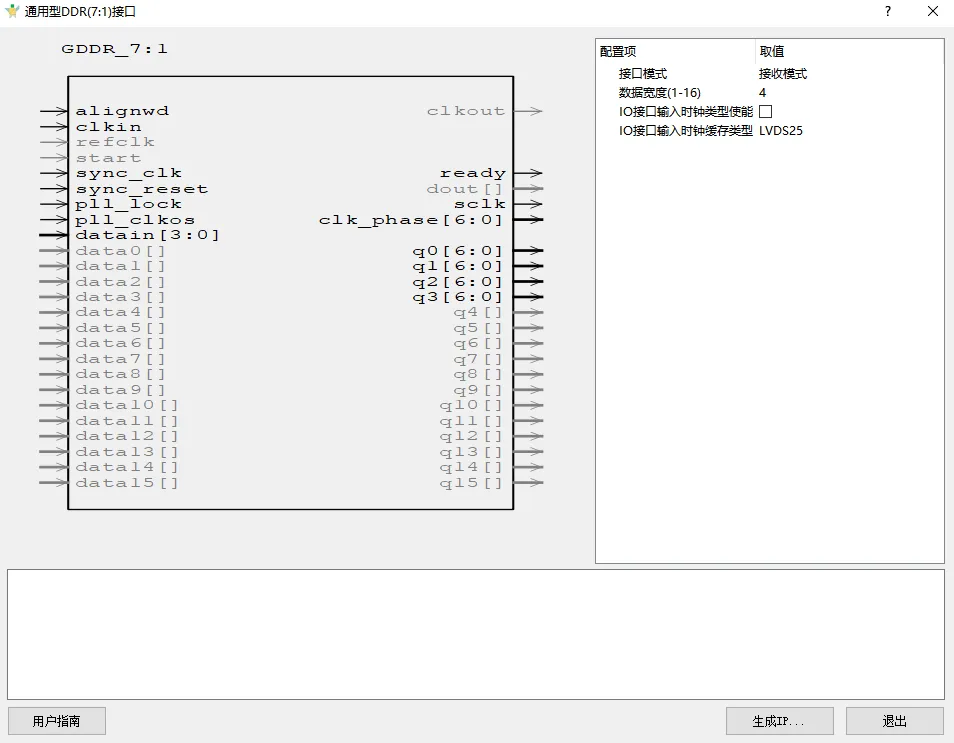

GDDR_7_1 IP核：
支持发送模式和接收模式。
提供7:1和1:7的传输比率，适合高速串行数据与低速并行数据之间的转换。
支持多bit总线宽度（1-16）。
适用于Sealion和Seal系列FPGA产品。

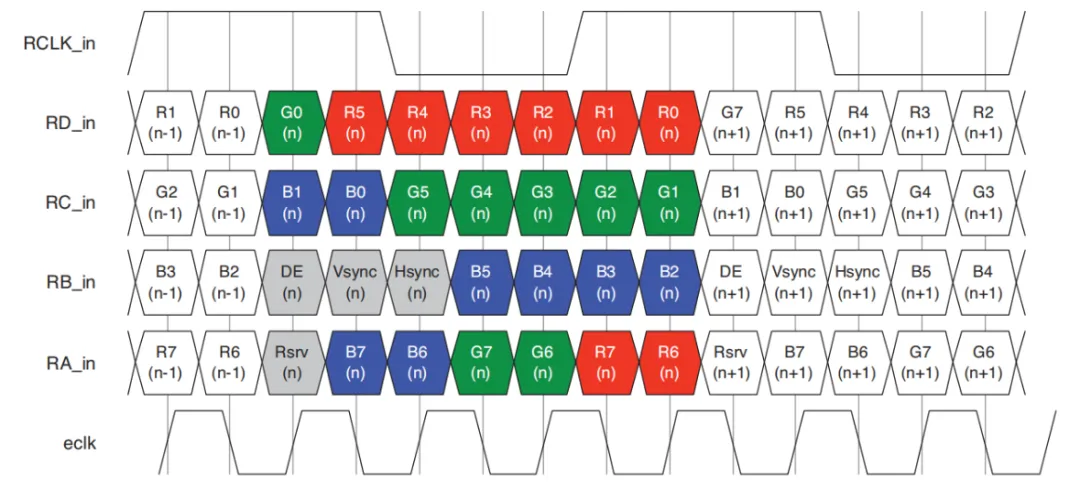

GDDR_7_1 IP核多用于视频信号传输，成为许多电子产品的通用标准，包括消费设备、工业控制、医疗和汽车远程信息处理等领域。在这些应用中，使用低成本FPGA进行图像处理的做法已经变得相当普遍。
四、总结
LVDS技术以其高速、低功耗和抗干扰能力强的特点，成为现代电子设备中不可或缺的传输解决方案。西安智多晶微电子有限公司的DDR_GENERIC IP核和GDDR_7_1 IP核，为用户提供了强大的技术支持，帮助用户在FPGA开发中实现高效、可靠的LVDS传输。无论是在工业控制、医疗设备还是汽车电子领域，LVDS技术都将继续发挥重要作用，推动行业技术进步。
