作者：爱上FPGA的娃娃
在人工智能加速渗透各行各业的今天，边缘AI成为产业智能化转型的关键突破口。相比依赖云端服务器进行数据处理的传统方式，边缘AI直接在终端设备上实现本地智能决策，能有效解决时延、隐私和成本三大难题。
但现实并不理想。行业在推进边缘智能落地时，普遍遭遇“三座大山”：
功耗瓶颈：传统GPU/CPU高性能但高功耗，难以在电池供电设备上部署；
算力受限：MCU等低功耗方案计算力不足，仅支持基础算法，难以胜任复杂感知任务；
开发门槛高：AI模型、硬件资源、I/O适配等因素使得边缘AI部署复杂冗长，缺乏统一生态。
破局者登场：Lattice sensAI重构边缘智能生态
面对这些行业短板，Lattice sensAI应运而生——这是由莱迪思半导体（Lattice Semiconductor）推出的完整边缘AI解决方案集合，基于其能效卓越的FPGA平台，打通了从AI模型开发、硬件加速到系统部署的全链路。

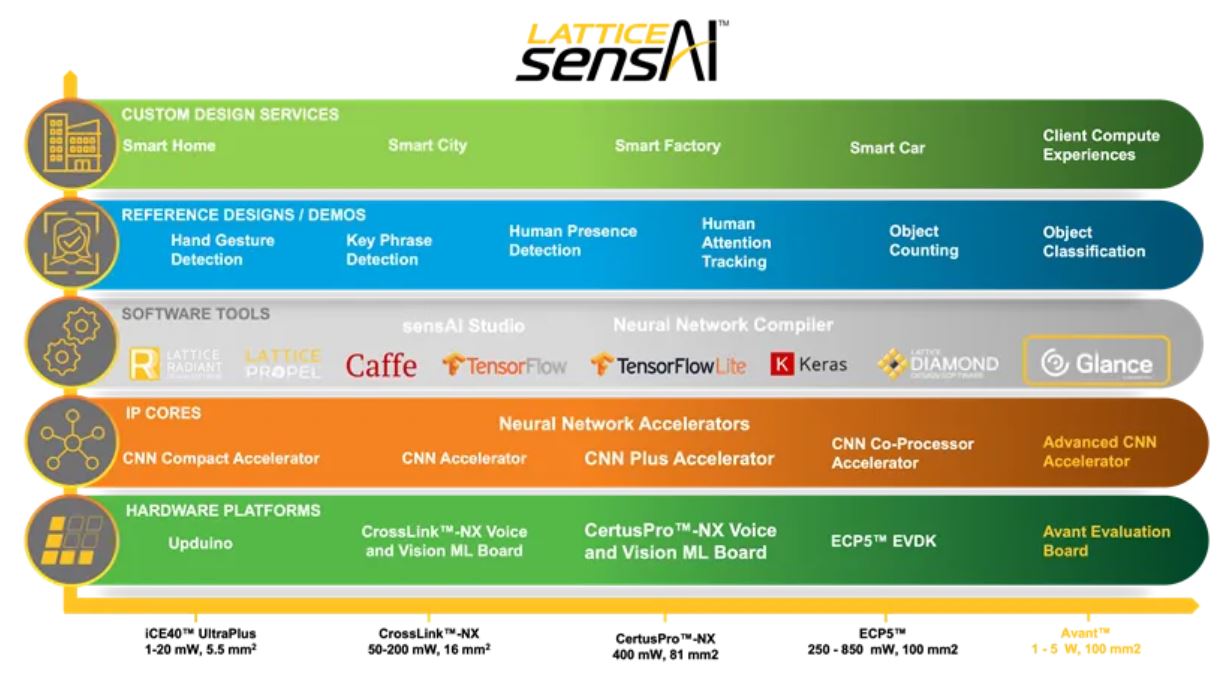

Lattice sensAI解决方案集合
不同于通用芯片，FPGA具备高度可编程性与并行计算能力，能在数毫瓦级功耗下运行定制化AI模型。sensAI依托莱迪思轻量化FPGA（如iCE40、CertusPro-NX、Avant）实现：
灵活适配5mm²~100mm²小尺寸封装；
实现毫秒级低时延；
支持可定制I/O，直连摄像头、雷达等异构传感器。
更重要的是，Lattice sensAI不是一个硬件产品，而是一个生态平台，覆盖AI芯片、模型IP、开发工具和参考设计：
AI加速器IP核：支持多种CNN模型，并配备CNN协处理器引擎，适配各种复杂推理任务；
sensAI Studio工具：图形化建模界面+AI模型库，快速构建视觉/语音/感知类应用；
Radiant / Propel软件：支持RTL与图形化硬件协同设计，加速定制模型部署；
行业参考设计：覆盖智能门锁、工业质检、环境感知、智慧城市等关键场景。
产业视角：边缘AI市场为何正值爆发期？
据调研机构预测，2024年全球边缘AI市场规模将达210亿美元，2034年将突破1430亿美元。这背后是自动驾驶、工业物联网、安防监控等领域对“实时、节能、本地决策”的强需求。
例如：
自动驾驶系统需要10毫秒内响应突发路况，无法依赖云端；
工业相机需在流水线以毫秒级识别良品与缺陷；
家庭智能锁要求低功耗常开并具备人脸识别与本地认证功能。
这些典型需求的共通点是：低时延、低功耗、高私密性、适配多传感器输入。这正是Lattice sensAI结合FPGA架构的价值所在。
展望：边缘智能的新篇章
未来，Lattice sensAI将围绕三大趋势持续深化：
支持Transformer等更复杂AI模型，构建本地优先、云端辅助的“分布式智能”体系；
聚焦碳中和与绿色AI，推出太阳能供电场景下的极低功耗AI模块；
推动AI算力普惠，让中小企业也能在百元设备中轻松部署个性化AI模型。
从“云端集权”到“边缘自治”，这不仅是技术架构的演进，更是智能系统的范式变革。Lattice sensAI正是这场革命的点火器，正在重构人、设备与环境之间的互动逻辑，让AI真正“触手可及”。
