在当今数字化世界中，视频数据的高速传输对于众多电子设备和应用场景至关重要。智多晶微电子有限公司推出的 VBO_TX IP（基于 V-by-One® HS Standard_Ver 1.4 版本协议技术标准）为这一需求提供了一种高性能、低功耗的解决方案。
一、VBO_TX IP 简介
VBO_TX IP 是一款用于视频信号传输的 Gb 级串行化高速接口发送端，主要应用于 V-by-One 接口屏的视频数据转化和生成。

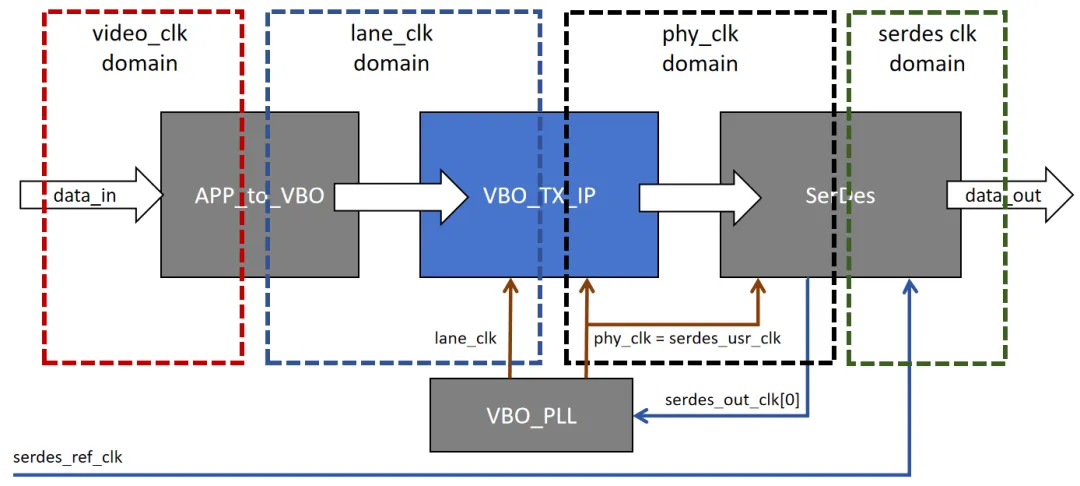

上图为VBO_TX IP的应用框图。由上图可以看到它结合智多晶 SerDes 作为物理层，能够提供更高的传输速率和更低的功耗的视频输出，满足了现代电子设备对于高清、流畅视频显示的迫切需求。
二、产品核心亮点
高速传输与带宽优势
VBO_TX IP 支持最高 4Gbps 的传输速率，有效数据速率可达 3.2Gbps。这一高速传输能力使其能够轻松应对高分辨率视频数据的实时传输需求，为用户带来流畅、无卡顿的视觉体验。同时，相比固定速率传输，它可根据设计需要灵活调整传输速率，从而在保证性能的同时实现更节能的运行。
低功耗与高能效
在提供高速传输的同时，该 IP 还注重低功耗设计。通过优化的电路架构和先进的功耗管理技术，确保设备在长时间运行过程中能够保持较低的功耗水平，这对于延长设备使用寿命、降低散热需求以及提升整体能效具有重要意义。
强大的兼容性与灵活性
VBO_TX IP 具备良好的兼容性和灵活性，能够与多种器件和设备进行适配。它支持通道数量 1、2、4、8（因器件而定），并允许用户根据实际需求配置视频数据位宽为每通道 24bit、32bit、40bit，以及配置输出接口位宽为 16bit、32bit。这种灵活性使得它能够满足不同应用场景下的多样化需求，无论是消费电子、工业控制还是医疗设备等领域，都能轻松融入并发挥其优势。
高质量视频传输
为了确保视频传输的质量，VBO_TX IP 采用了数据传输扰码技术。这一技术有助于减少电磁干扰，从而提高信号的完整性和可靠性，保证视频数据在传输过程中的准确无误。此外，它还支持高分辨率和高刷新率的高带宽图像格式，让用户能够享受到清晰、细腻、逼真的视觉效果。
稳定可靠的性能
在设计和实现过程中，VBO_TX IP 注重系统的稳定性和可靠性。其内部具备完善的训练机制、时钟同步机制以及错误检测与纠正机制，能够有效应对各种复杂的传输环境和突发状况，确保设备在长时间运行过程中始终保持稳定可靠的性能表现。
三、IP接口和配置

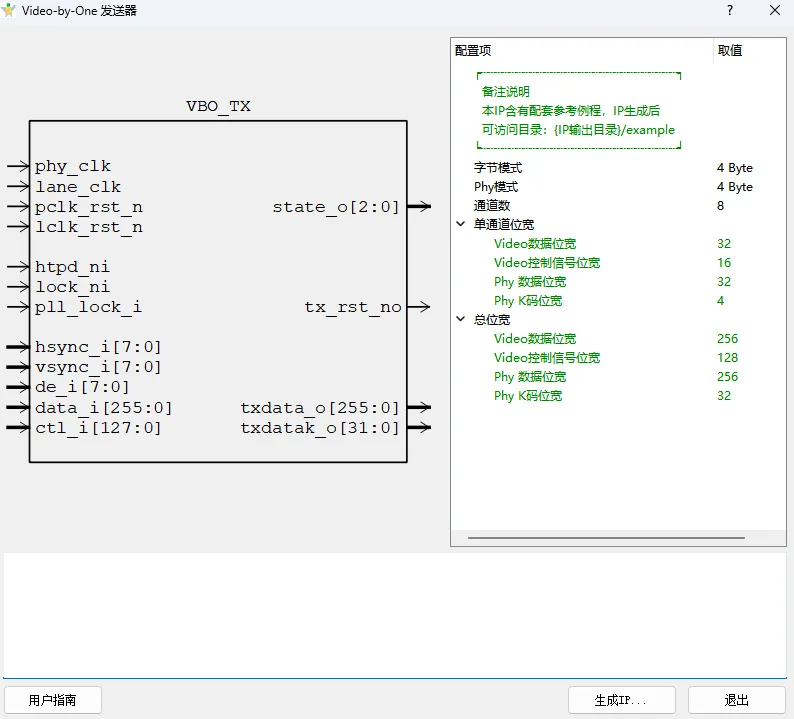

VBO_TX IP 提供了丰富的接口信号，包括复位端口、热插拔信号、锁相信号等，方便用户进行系统集成和开发。同时，还具备详细的时序控制和状态输出功能，便于用户对设备的运行状态进行实时监控和调试。
VBO_TX IP 提供了全面的接口信号，涵盖了复位信号、时钟信号、控制信号、数据信号等多个方面，方便用户进行系统的集成和调试。并且，用户可以根据实际需求对 IP 的各项参数进行灵活配置，如字节模式、Phy 模式、通道数等，以满足不同应用场景下的视频传输要求。
四、设计实现与技术支持
智多晶微电子有限公司为 VBO_TX IP 提供了完善的开发文档、示例工程以及技术支持服务。用户可以通过详细的技术手册和示例项目快速上手，了解 IP 的配置方法、设计要点以及应用技巧等。在示例工程中对VBO_TX IP 的输入数据和输出数据的处理流程进行了详细的说明。通过对输入数据的格式转换、时序调整等操作，以及对输出数据的编码、驱动等处理，确保了视频信号在传输过程中的完整性和准确性。

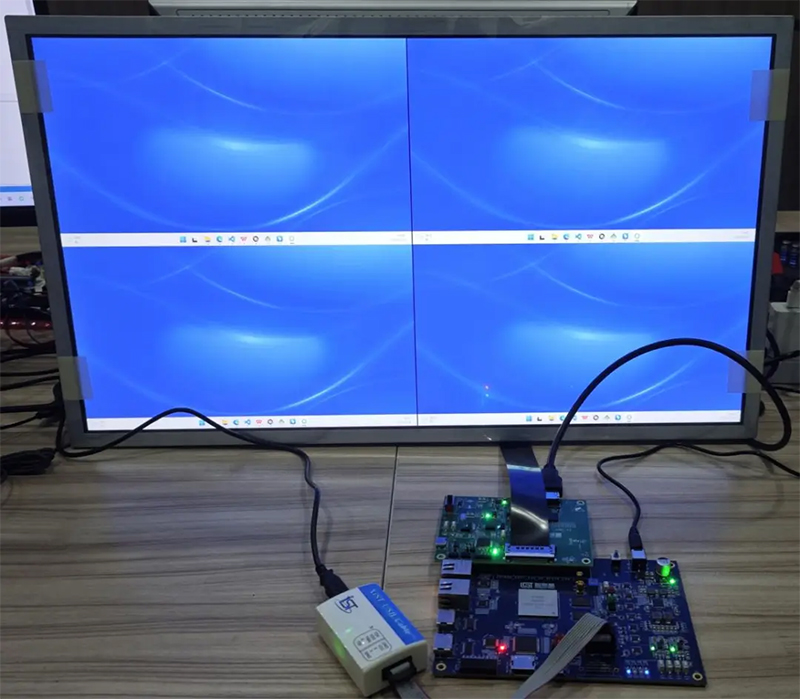

上图为HDMI输入1080P，由V-by-One TX输出4分格图像，每幅1080P大小组成4K图像。
五、总结与展望
VBO_TX IP 作为智多晶微电子有限公司在高速视频传输领域的一项重要成果，以其高速传输、低功耗、高兼容性、高质量视频传输以及稳定可靠的性能等特点，为众多电子设备和应用场景提供了理想的视频传输解决方案。随着技术的不断发展和创新，VBO_TX IP 将持续优化和升级，进一步提升其性能和功能，以满足市场对于高速视频传输技术日益增长的需求！
具体请联系智多晶的销售或FAE ，谢谢！
文章来源：智多晶
