ALINX AMD RFSoC 射频开发板选型全攻略!

ALINX 作为 FPGA 开发板领域领先供应商,RFSoC 系列开发板精准定位于雷达通信、5G 基站、卫星通信、测试测量等对性能要求严苛的高端射频应用。

RFSoC 技术是现代无线电系统设计领域的重大突破。这项技术将以下模块高度集成于单一芯片之上:

  • 高性能的 RF 数据转换器(ADC/DAC)

  • 灵活的可编程逻辑(FPGA)

  • 强大的多核处理器(ARM)

从根本上简化了传统射频信号链的复杂性,显著降低了功耗、物理体积和整体成本,将信号延迟缩短至微秒级别,大幅提升了系统性能和设计灵活性。

ALINX 旗下五款主流 RFSoC 射频开发板主要基于

AMD RFSoC Gen3 ZU47DR 系列芯片

AMD RFSoC Gen3 ZU49DR 系列芯片

两者的主要区别集中在 ADC/DAC 通道数上:

ZU47DR 集成

8 路 14 位 ADC(最高 5GSPS 采样)

8 路 14 位 DAC(最高 9.85GSPS 采样)

ZU49DR 集成

16 路 14 位 ADC(最高 2.5GSPS 采样)

16 路 14 位 DAC(最高 9.85GSPS 采样)

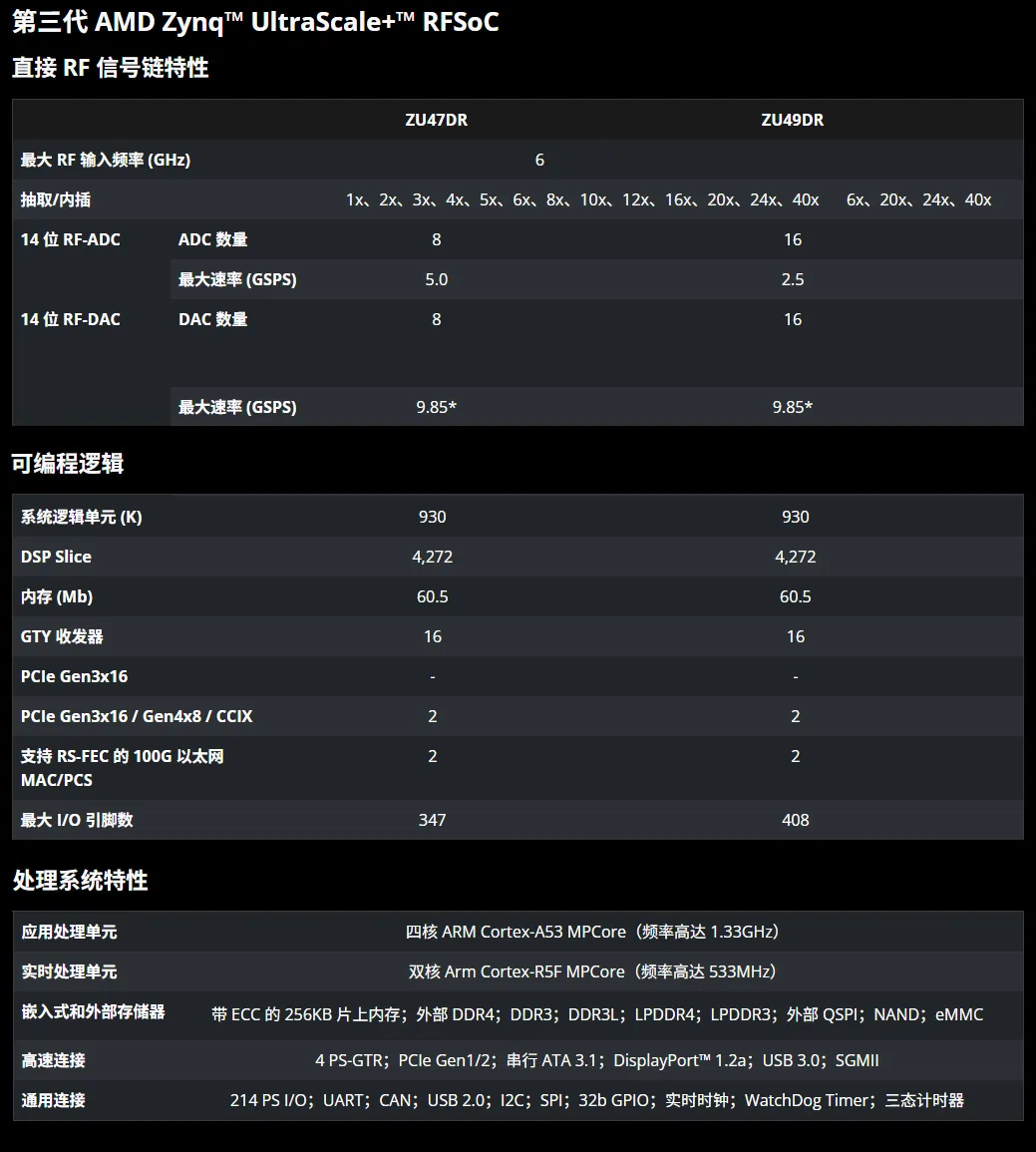

(AMD RFSoC FPGA 芯片 ZU47DR vs. ZU49DR)

下面将按照主芯片类别,依次为大家介绍。

基于 ZU47DR 系列

这一系列芯片在平衡 RF 性能、逻辑资源与功耗方面表现出色,尤其适用于对单通道带宽有较高需求、同时注重整体功耗和集成度的应用,适合作为中等规模、高带宽 RF 系统的核心。典型应用有:超宽带毫米波雷达、高精度测试测量等。

ALINX 基于 ZU47DR 的射频开发板,提供从紧凑型到双芯协同的多元选择。

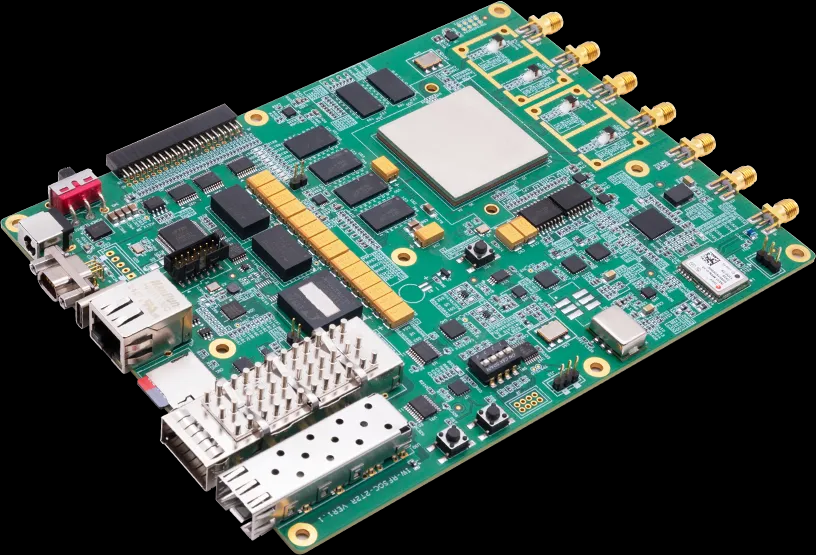

AXW22紧凑型高性能,入门首选

官网链接:https://www.alinx.com/detail/880

AXW22 设计了 2 路 RF-ADC/DAC 通道,但 ADC 采样率高达 5GSPS,DAC 高达 9.85GSPS,确保在小巧体积下实现超宽带信号处理。非常适合空间受限、预算友好或作为 RFSoC 入门学习的快速原型开发,例如便携式 SDR 或特定高带宽测试场景。板载高速光口也保证了数据的快速传输。


AXRF47超宽带多通道,均衡进阶

官网链接:https://www.alinx.com/detail/710

ALINX AXRF47 可视为 AXW22 的性能进阶版,同样基于 ZU47DR,它将 RF 通道数提升至 8 路 14 位 RF-ADC/DAC,是为中高通道数和超宽带应用设计的通用平台。

其内置的数字上下变频(DUC)和插值抽取(DDC)功能,极大简化了射频信号链设计,将更多处理从模拟域转移到数字域。此外,它提供 M.2 NVMe 接口、Micro SD 卡座等,增强了存储扩展的灵活性。AXRF47 适合需要平衡通道数与单通道带宽、并希望进行灵活扩展的 5G 基带、卫星通信和通用测试测量等应用。

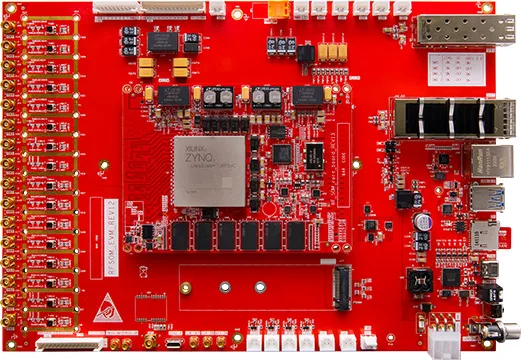

Zynq UltraScale+ RFSoC 射频开发板 AXRF47

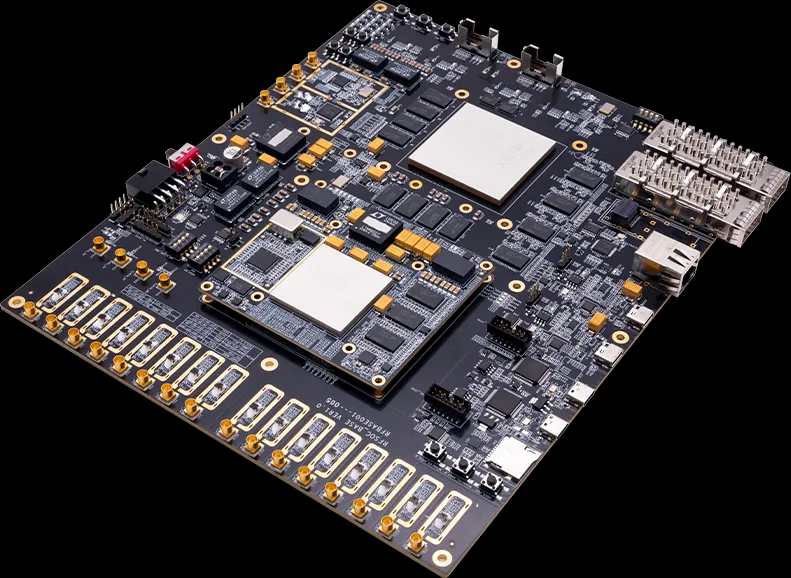

AXW47双芯协同,算存双修

官网链接:https://www.alinx.com/detail/888

AXW47 是 ZU47DR 系列中的性能担当,它采用 ZU47DR RFSoC 与 XCKU115 纯逻辑 FPGA 的双 FPGA 协同架构,拥有额外的 1451K 逻辑单元和 5520 个 DSP 切片资源,以及总计 22GB DDR4 内存和 4 路 NVMe 接口的强大存储能力。

AXW47 专为那些需要处理复杂算法(如大规模深度学习推理、高级波束成形)、高吞吐量数据记录和实时分析的前沿研发项目而生,是突破性能瓶颈、探索未来技术的优选平台。


基于 ZU49DR 系列

ZU49DR 在 RF 通道数上更具优势,侧重于高通道密度和大规模并行处理,适用于需要同时处理大量 RF 信号的应用,包括大规模 MIMO 基站、大型相控阵雷达系统等。

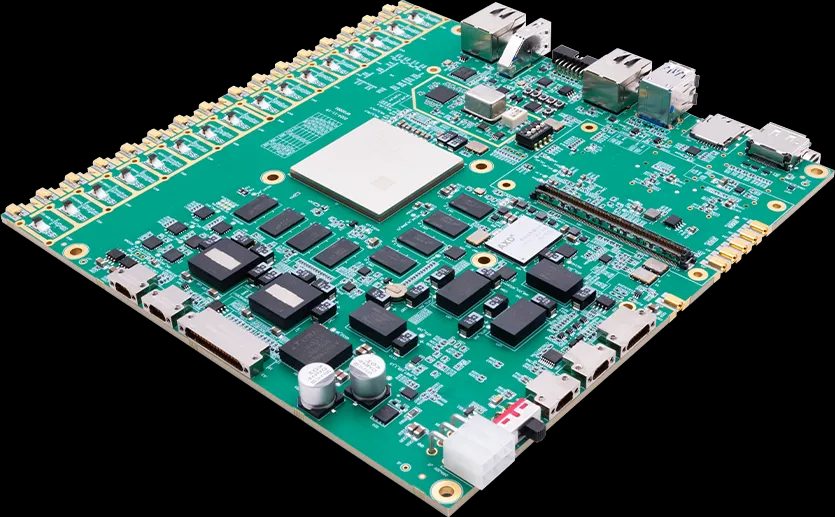

AXW49高通道密度,5G 大型基站主力

官网链接:https://www.alinx.com/detail/845

当您的项目对并行 RF 通道数有大规模需求时,首选 ALINX AXW49。

它基于 ZU49DR 芯片,提供多达 16 路 14 位 RF-ADC/DAC 通道,是 ALINX 系列中通道密度最高的一款。尽管 ADC 采样率为 2.5GSPS,但其强项在于大规模并行处理能力和双 100G QSFP28 光口带来的超高数据吞吐量。AXW49 特别为 5G Massive MIMO 基站和大型相控阵雷达优化,在这些场景中,天线数量和数据聚合能力远比单个通道的极致带宽更为关键,能够实现更高的空间分辨率和系统容量。

AXW49 还额外提供了一个 Kontron x86 模块接口,将 RFSoC 的定制硬件加速能力,与高性能 x86 处理器的通用计算能力,无缝融合在一个板卡上,让您可以同时运行复杂操作系统和RF处理任务。适用于需要深度数据分析、高级决策或图形界面的智能无线电和边缘计算场景。


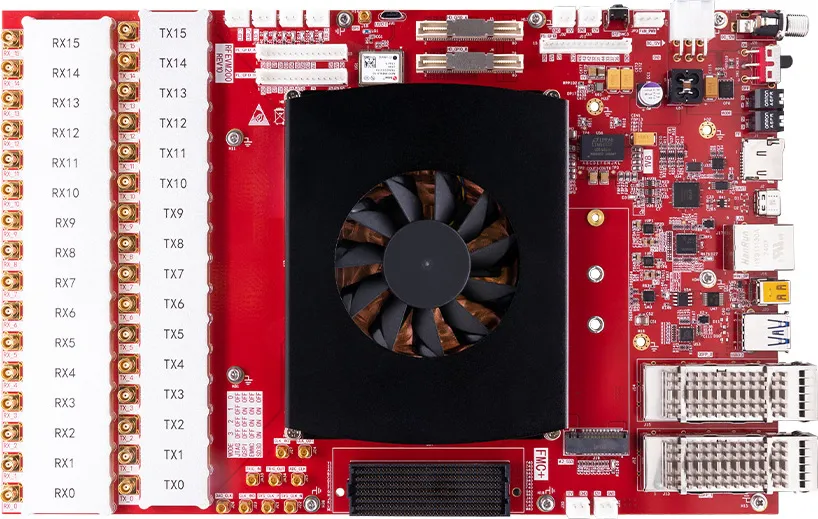

AXRF49高通道密度再升级,面向自适应无线电

官网链接:https://www.alinx.com/detail/875

ALINX AXRF49 同样拥有 16 路 14 位 RF-ADC/DAC 通道,它是一个功能强大的单芯片自适应无线电平台,配备 8GB eMMC 用于系统启动和应用存储,板载 M.2 接口支持高速大容量 NVMe SSD 扩展,满足海量数据的本地记录和回放需求。提供 FMC+ 扩展接口和 ECC 内存,增强了可靠性和灵活性,能够适应未来通信标准和多频段支持,将射频设计更多地转移到数字域,加速新功能的迭代。更加适用于构建更可靠、更灵活、功能更全面的自适应无线电系统,是长期部署和复杂系统开发的理想工具。


选型建议

针对 5G 基站与大规模 MIMO

首选:ALINX AXW49 或 AXRF49

这两款板卡均提供 16 路高密度 RF 通道和强大的逻辑资源,完美契合 5G Massive MIMO 对多天线并行处理的严苛需求。AXRF49 提供 FMC+ 扩展和 ECC 内存,更可靠更灵活;而 AXW49 则以额外的 x86 处理器模块接口提供更强算力。

针对相控阵/毫米波雷达/卫星通信

追求算力,可选:ALINX AXW47

对于需要实现最复杂波束成形算法、高精度探测或大规模数据处理的毫米波雷达系统,或是对于需要进行复杂信道模拟、信号干扰分析、高级调制解调的卫星通信研究,AXW47 的双 FPGA 协同架构提供了无与伦比的计算资源和存储能力。

追求高通道密度,可选:ALINX AXW49 或 AXRF49

对于需要大量阵元但对单个阵元带宽要求适中的相控阵雷达,16 路 RF 通道是关键优势,可以考虑 AXW49 或 AXRF49。

追求多通道超宽带,可选:ALINX AXRF47

如果应用更侧重于单个通道的超宽带信号捕获和处理,AXRF47 的 8 路 5GSPS ADC 将是理想选择。

针对测试测量与通用 SDR

同理,追求高通道密度,选择 AXW49 或 AXRF49;追求多通道超宽带,选择 ALINX AXRF47。

对于需要紧凑型、便携式或入门级但仍需高带宽能力的 SDR 应用,选择提供高采样率与高速光口的 AXW22。

针对入门级与紧凑型应用

选择:ALINX AXW22

凭借紧凑的尺寸、高集成度、相对较低的成本以及完整的功能集,AXW22 是学习开发 RFSoC 应用,或部署于空间和预算受限但仍需高带宽处理能力的入门级和紧凑型项目的首选。

文章来源:ALINX
