本文简单介绍了如何用Hyperlynx来做GTM的 IBIS AMI的PAM4仿真，以及可以通过仿真输出文件来画出Sampled Eye以帮助分析。

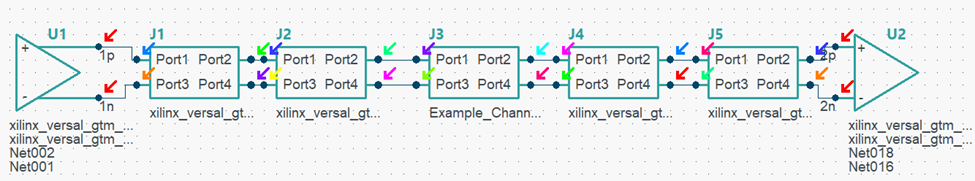

1.Schematic setup
System: Win11:
HyperLynx: SI PI Thermal 2504
Schematic setup
2. Analysis Option Set up and Run:

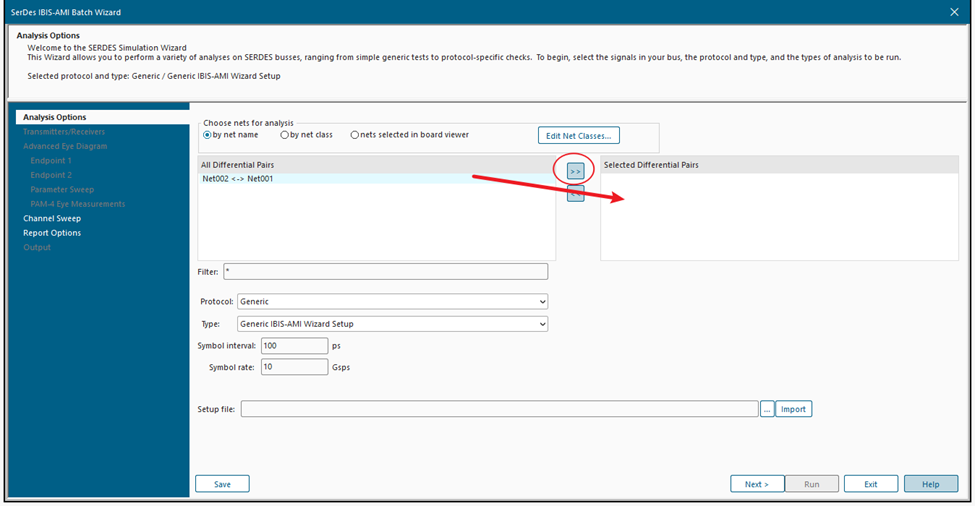

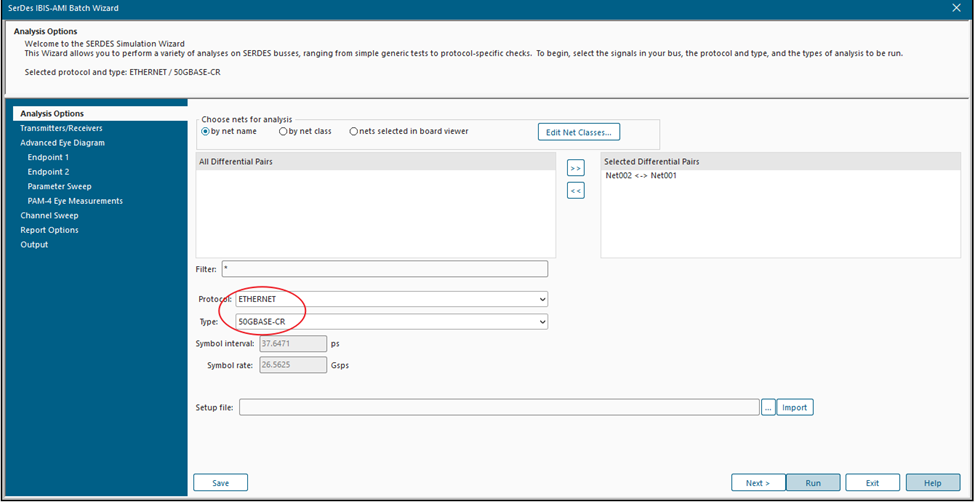

a. Wizard set up – Analysis Options: 选择by net name添加到右边，选Protocl为ETHERNET, 50GBASE-CR

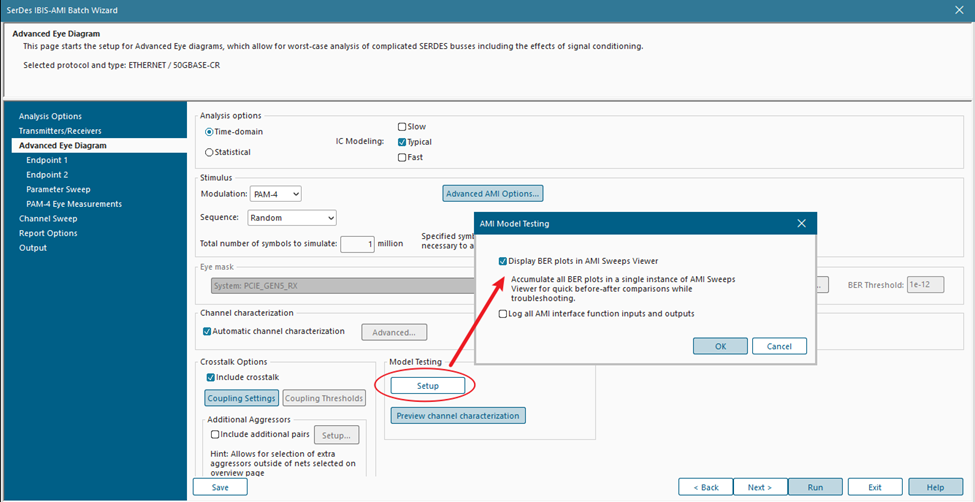

b. Wizard set up – Advanced Eye Diagram，选择Setup，勾选上Display BER Plots in AMI Sweep Viewer

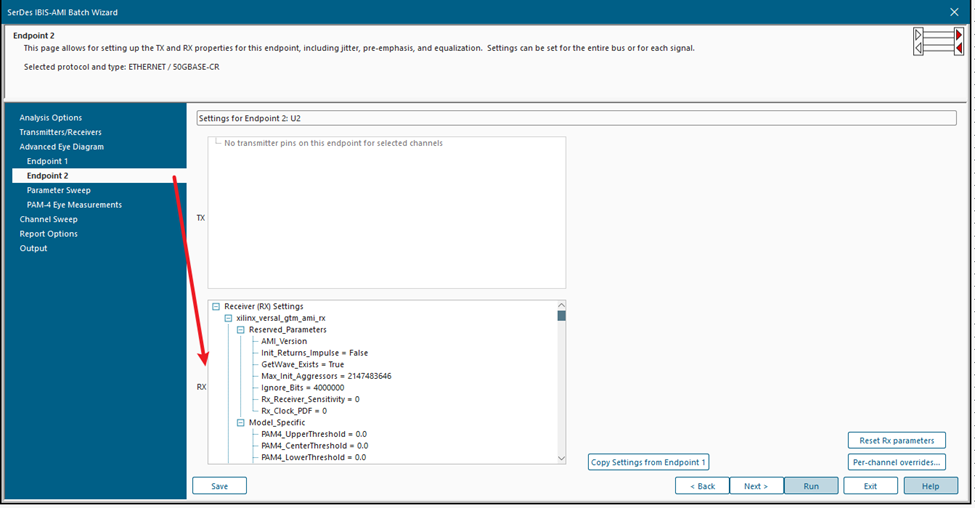

c. Wizard set up – Endpoint1/2，根据User guide设置 TX/RX的属性参数。

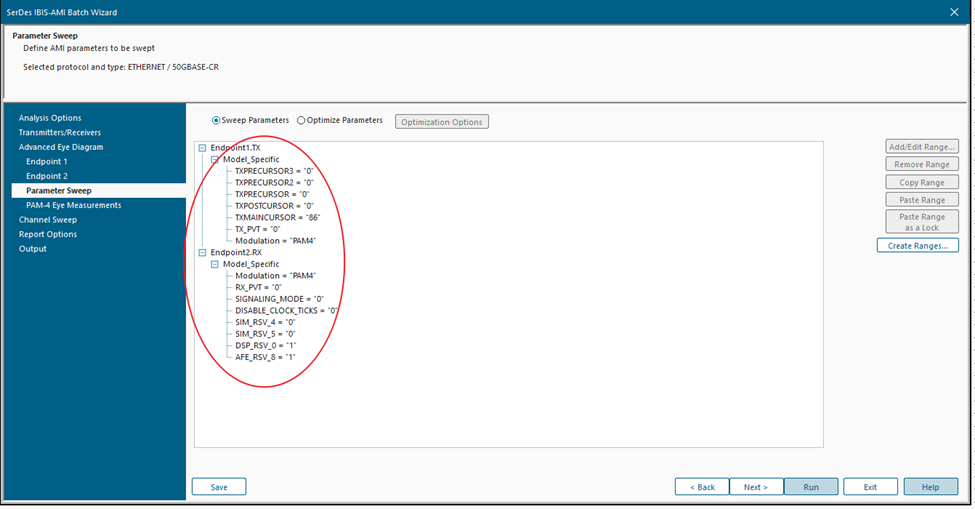

d. Wizard set up – Parameter Sweep，可以对TX/RX相关参数做Parameter Sweep。

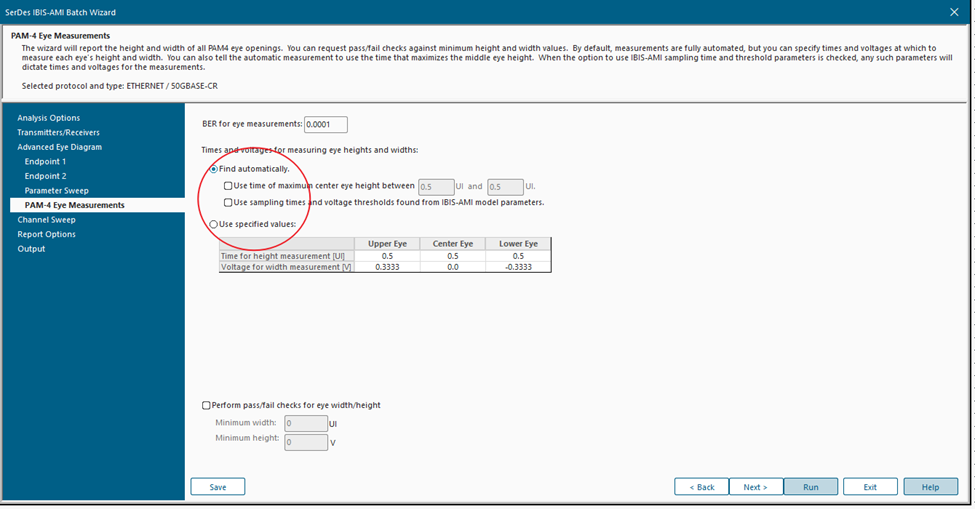

e. Wizard set up – PAM4设置如下，Find automatically。

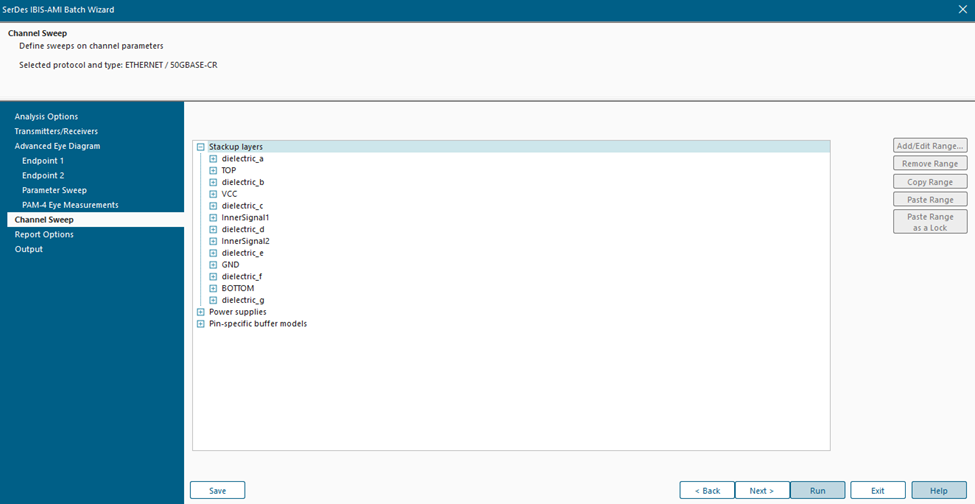

f. Wizard set up – Channel Sweep，可以设置Stack, Power和Buffer model。

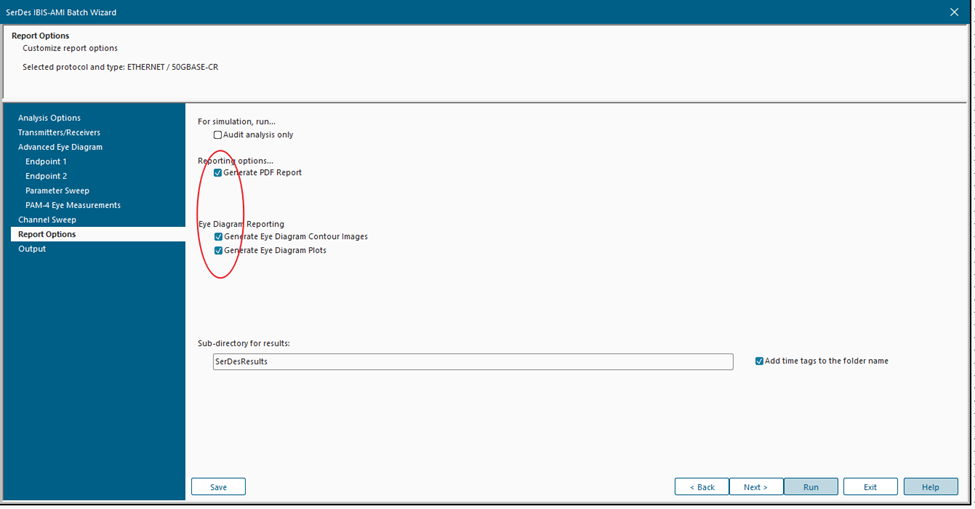

g. Wizard set up – Report Options，勾选generate PDF Report以及Eye Diagram Reporting：

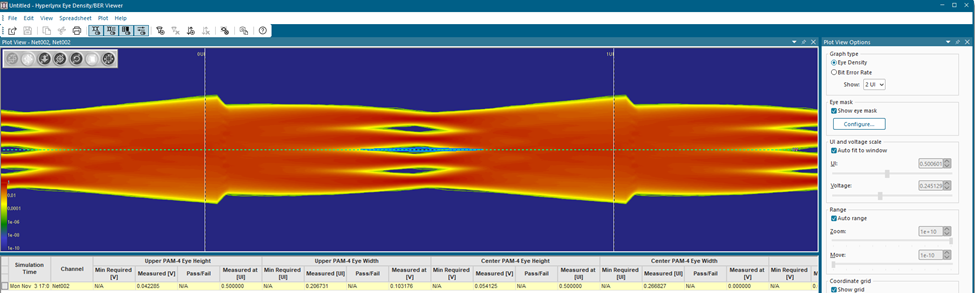

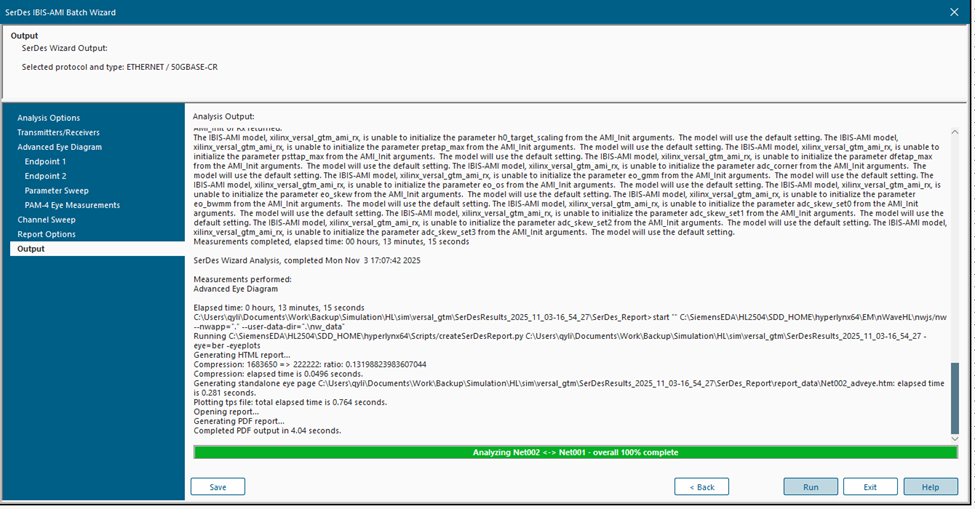

h. Output BER – 眼图结果如下，并产生Sampled Eye做辅助分析：
3. Sampled Eye和BER结果
a. Sampled Eye产生
process_ami_results.py和输入debug_dsp_0.csv文件一个目录，比如：

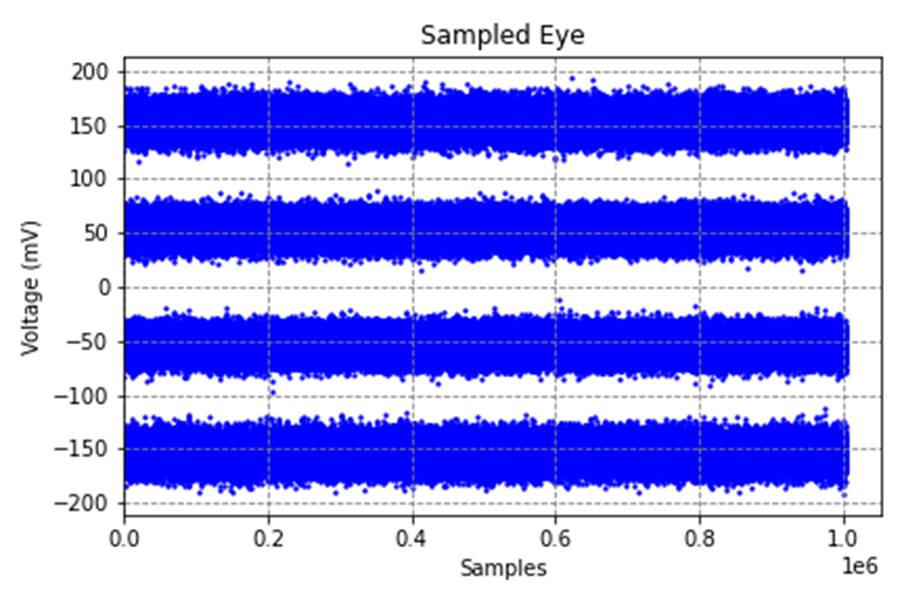

\versal_gtm\SerDesResults_2025_11_03-14_05_17\Net002_AdvEye。执行完成会产生一个Versal_GTM_Simulation_Sampled_Eye_Plot.png
b. Output BER result
不像user guide看到的，BER是最后的结果如下，ber_results.csv文件目录在：
\versal_gtm\SerDesResults_2025_11_03-14_05_17\Net002_AdvEye
