作者：Dante Weng，来源：亚科鸿禹
随着集成电路设计迈入超大规模时代，芯片规模已从早期小规模集成电路的数千门级，跃升至当前先进制程下的数十亿门级。这一指数级增长不仅带来了功能复杂度的爆发式提升，更使芯片验证环节面临“验证鸿沟”——传统基于仿真的验证手段，因算力消耗大、迭代周期长，难以覆盖超大规模设计的全功能场景，无法满足产品快速上市对高效、精准验证的需求。

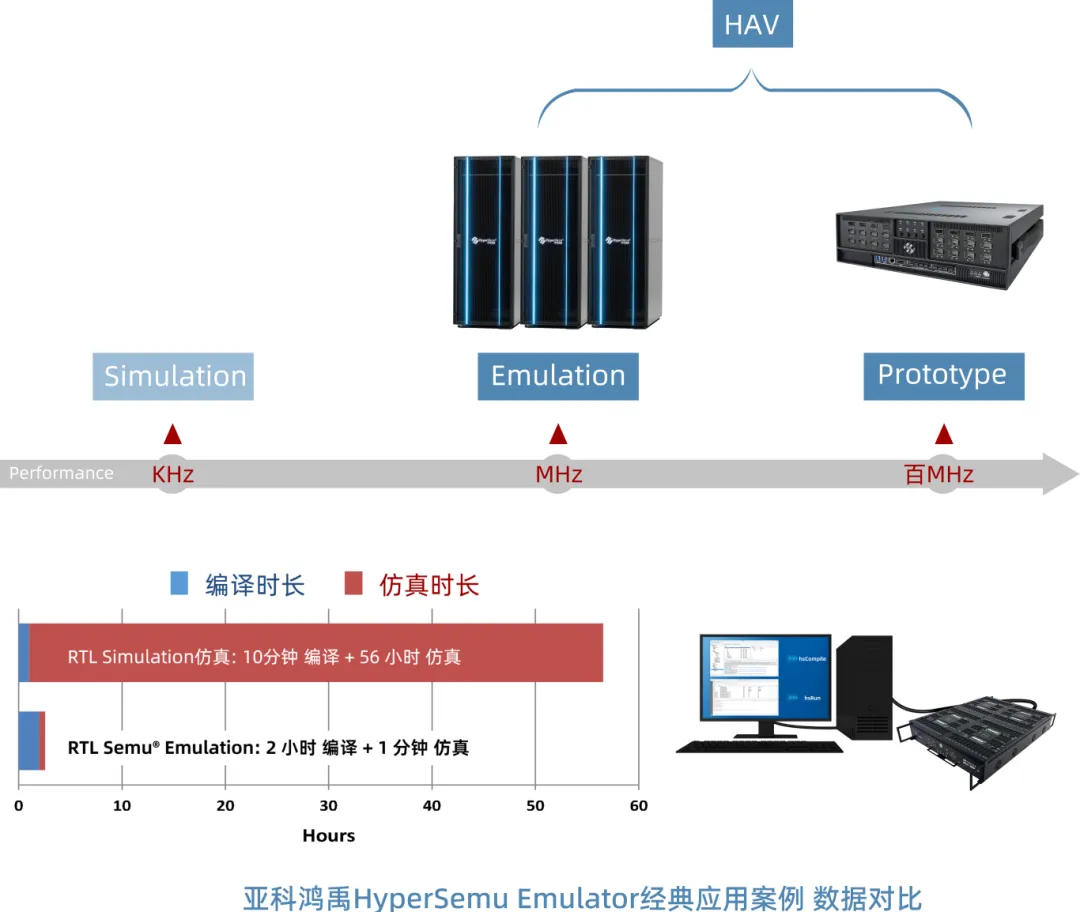

在此背景下，硬件辅助验证（HAV: Hardware-Assisted Verification）凭借其接近真实芯片的运行速度和全功能映射能力，成为弥合这一鸿沟的核心技术，而将芯片设计高效映射到验证芯片阵列的“分割技术”，则是决定硬件辅助验证性能的关键。
硬件辅助验证分割：从需求到核心价值

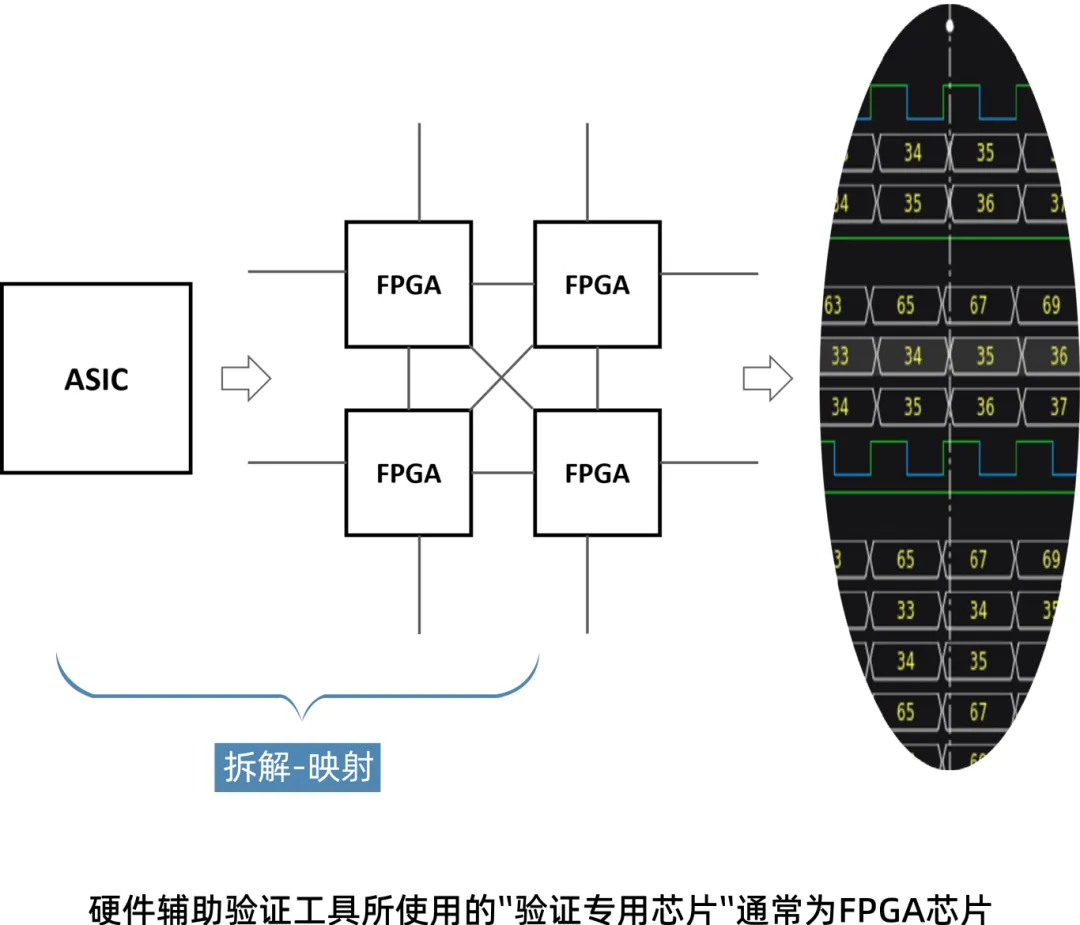

硬件辅助验证的核心逻辑，是将超大规模芯片的RTL（寄存器传输级）设计，拆解为多个可适配单颗验证专用芯片(通常为FPGA芯片)资源的子模块，再通过验证芯片阵列的协同工作，模拟真实芯片的功能与应用环境。这一“拆解-映射”过程即为分割，其本质是解决“超大规模设计”与“单颗验证芯片有限资源”之间的矛盾。
分割的质量直接决定硬件辅助验证的最终效果：

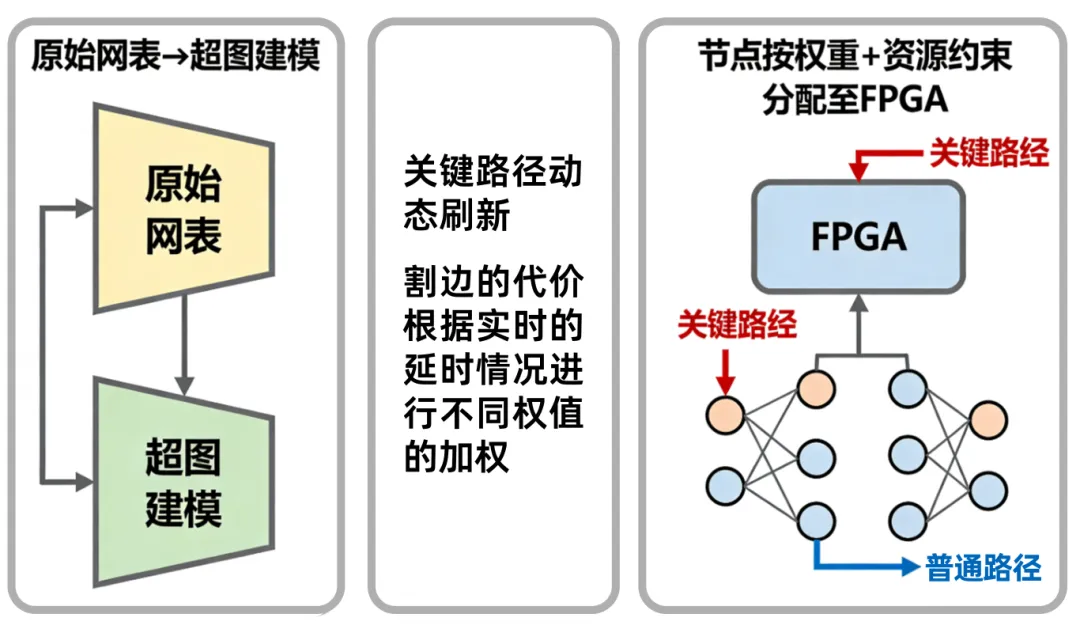

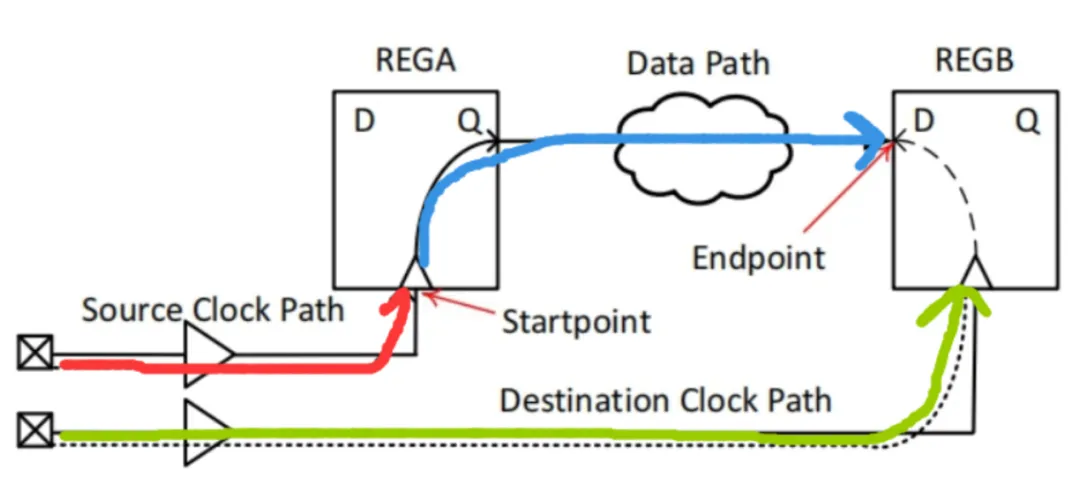

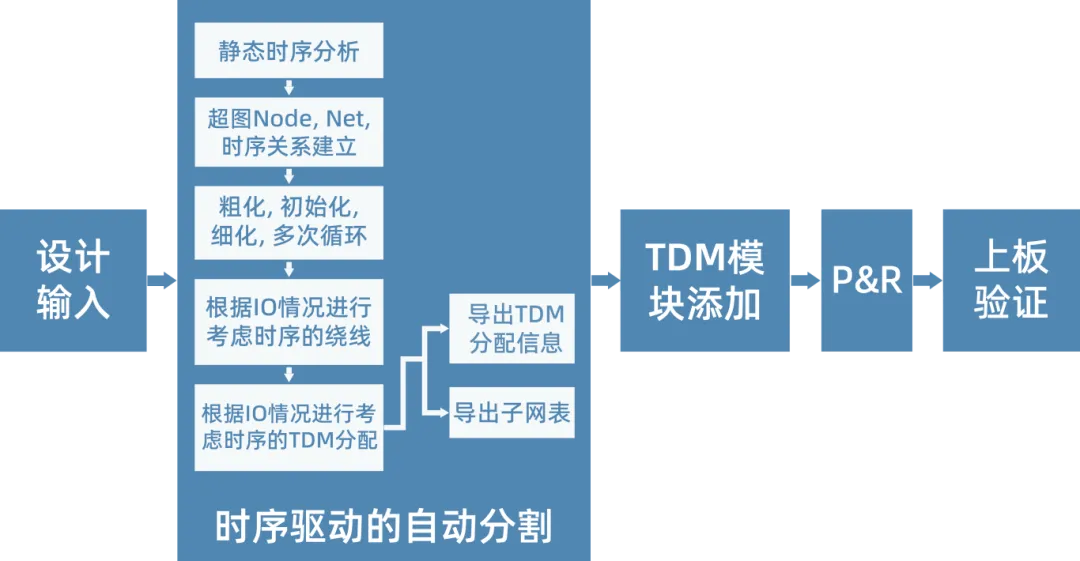

优质分割：可实现验证芯片资源（逻辑单元、存储单元、I/O引脚）的均衡利用，最大限度减少跨验证芯片的信号交互（即“割边”），降低关键路径延时，保障硬件辅助验证的高工作频率，同时减少人工调整成本。 劣质分割：会导致部分验证芯片资源过载（需手动删减功能）、部分资源闲置，或跨验证芯片割边过多。前者可能引入功能性错误，后者会因外部连线延时增加，大幅拉低验证频率，甚至无法满足软件调试对实时性的需求。 经典图分割算法：大规模设计分割的基础框架 芯片设计的分割问题，在数学模型上可转化为“图分割”——将芯片的模块（节点）与模块间的信号连接（边，含权重）构成的图，拆分为多个子图，且需满足“分区资源平衡”（各子图适配单颗验证芯片资源）与“割边最小”（减少跨验证芯片信号交互）两大目标。 主流的“多层次图划分”框架，通过“粗化-初始划分-细化”三步流程，高效解决大规模图分割问题，其核心逻辑如下： 粗化(Coarsening)：简化规模，保留核心结构 核心目标：将百万级节点的原始设计图，通过迭代合并，逐步压缩为数千级节点的“粗化图”，在降低后续计算复杂度的同时，完整保留原图中“高权重边”（如关键信号连接）和”紧密关联节点”（如同一功能模块的子模块）的结构特征。 实现逻辑：采用“节点匹配”策略，优先合并满足以下条件的节点： ➭节点间边的权重高（信号交互频繁） ➭节点的资源属性相似（如均为逻辑运算模块，或均为存储模块） ➭合并后不破坏局部功能完整性（如不拆分一个完整的运算单元） 每轮合并后生成“超节点”（由多个原始节点构成）和“超边”（由超节点间的原始边合并而成），最终形成一系列规模递减的粗化图。 初始划分(Initial Partitioning)：为粗图制定基础方案 核心目标：在规模最小的粗化图上生成首个满足“资源平衡”与“割边最小”的分区方案，为后续细化提供起点。 常见算法： ➭随机划分：将粗化图的超节点随机分配到目标分区（分区数量=验证芯片数量），优点是计算速度快，可作为基础方案；缺点是割边较多，需后续优化 ➭贪心划分：基于“局部最优”原则，优先将连接紧密（超边权重高）的超节点分配到同一分区，逐步减少跨区超边数量。例如，先将权重最高的超边连接的两个超节点划入同一分区，再以该分区为核心，逐步吸纳相邻的高权重超节点，最终实现初步的平衡划分 细化(Uncoarsening/Refinement)：反向映射，优化分区质量 核心目标：将初始划分方案从最小粗化图，逐步“反向映射”回原始图（即从超节点拆解为原始节点），并在每一步映射中优化分区，最终提升原始设计图的分割精度——进一步减少割边数量，同时确保各分区的资源完全平衡。 核心算法：FM算法(Fiduccia-Mattheyses)： ➭计算“增益”：对每个待移动的节点，计算其从当前分区移动到目标分区后，“割边权重减少量”（正增益）与“资源平衡破坏度”（负增益）的差值，即“净增益” ➭选择最优移动：优先移动净增益最大的节点，直到无法通过移动节点提升分区质量（如所有节点移动的净增益均为负） ➭迭代优化：每完成一轮粗化图到更细一级图的映射，就执行一次FM算法优化，确保分区质量随图规模的扩大而持续提升 “多层次图划分”框架三步流程示意图 时序驱动分割：突破频率瓶颈的关键优化 经典图分割算法以“割边最少”为核心目标，但在硬件辅助验证中，验证工作频率才是最终衡量标准——频率过低会导致软件调试周期延长，甚至无法模拟芯片的真实运行场景。而频率的核心制约因素是“关键路径延时”，因此需要在传统图分割框架中引入“时序”维度，形成“时序驱动分割算法”。 时序路径与关键路径 时序路径：芯片中信号从起点（如输入端口、寄存器时钟端）到终点（如输出端口、寄存器数据端）的传播路径，其延时由路径上所有逻辑单元（如与门、触发器）的延时之和决定。 时序路径示意图 关键路径(Critical Path)：所有时序路径中，延时最长的路径。它直接决定芯片的最高工作频率——时钟周期必须大于等于关键路径的延时，否则信号无法在规定时间内到达终点，会违反寄存器的“建立时间”要求，导致电路功能错误。 时序驱动分割的核心策略 时序驱动分割的本质，是在“资源平衡”、“割边最少”的基础上，增加“关键路径延时最小”的目标，通过以下优化贯穿分割全流程： 粗化阶段：强化关键路径的节点关联 对关键路径上的节点，提升其“合并优先级”——即使这些节点的边权重并非最高，也优先将其合并为同一超节点，避免后续划分时被拆分到不同验证芯片，从而减少关键路径上的跨验证芯片割边（跨验证芯片连线的延时远大于验证芯片内部连线） 细化阶段：优先优化关键路径的割边 调整FM算法的“增益计算逻辑”：对关键路径上的割边，赋予更高的权重——移动关键路径相关节点时，若能减少关键路径上的割边，其“净增益”会被额外提升，从而优先被选择移动，最大限度减少关键路径上的跨验证芯片信号交互 结合时分复用（TDM）的特殊优化 TDM技术的作用与矛盾：当跨验证芯片割边数量超过验证芯片的I/O引脚数量时，需通过时分复用（Time Division Multiplexing） 技术，让多个割边信号“轮流使用”同一组I/O引脚（即划分不同时间时隙传输），从而解决物理连线不足的问题。但TDM会增加信号延时（每个信号需等待其专属时隙），且TDM比率越高（共享同一引脚的信号越多），延时越大 时序驱动的TDM优化策略： ➭对关键路径上的割边信号，禁用TDM或采用最低TDM比率（如1:1，即无复用），避免额外延时叠加 ➭对非关键路径上的割边信号，可适当提高TDM比率，节省I/O引脚资源，在不影响整体频率的前提下满足连线需求 亚科鸿禹的时序驱动分割方案：技术特色与实践价值 针对超大规模芯片的硬件辅助验证需求，亚科鸿禹基于上述技术原理，开发了定制化的时序驱动分割流程，核心特色如下，可有效提升分割效率与硬件辅助验证频率： 定制化分割引擎：内存高效，支撑更优算法 分割引擎基于时序网表的结构特点，采用定制化的数据存储架构，这使得引擎能在有限硬件资源下，加载更大规模的设计图（如轻松加载十亿门级），同时有更多内存余量尝试更复杂的优化算法（如多轮迭代的FM算法），为寻找最优分割结果奠定基础 全时序路径动态刷新：实时适配时序需求 分割过程中，实时动态刷新所有时序路径的延时数据（而非仅依赖初始时序分析结果），可精准捕捉分割调整对时序的影响——例如，某一节点移动后，不仅更新其所在路径的延时，还会联动更新关联路径的时序状态，确保分割策略始终贴合最新的时序需求，避免因时序信息滞后导致的优化偏差 自动优化跳数与TDM比率：平衡资源与时序 ➭自动分析分割后的“信号跳数”（信号从源节点到目标节点经过的验证芯片数量），优先减少关键路径的跳数（跳数越多，跨验证芯片延时越大） ➭结合时序要求，智能分配TDM比率：对关键路径信号默认禁用TDM，对非关键路径信号根据I/O资源情况自动计算最优TDM比率（如2:1或8:1），在满足连线需求的同时，最大限度降低时序损耗 用户干涉的自动分割模式：兼顾自动化与灵活性 支持“自动分割为主、用户干预为辅”的模式：用户可根据实际需求（如某一模块需固定在特定验证芯片上、某一信号需优先保障时序），预先设置约束条件（如节点分区锁定、信号TDM比率限制），分割引擎会在约束范围内自动优化，既减少人工调整成本，又能满足定制化验证需求 超大规模设计支持：应对多FPGA阵列场景 可支持数十亿门级设计的分割任务，最多适配数百片验证芯片构成的阵列，且能通过“分层分割”策略（先将整体设计拆分为多组子系统，再对每组子系统进行FPGA级分割），确保大规模阵列的协同工作效率，满足先进制程SoC（系统级芯片）的硬件辅助验证需求 亚科鸿禹HAV平台时序驱动分割方案框图 总结 在超大规模芯片设计中，硬件辅助验证的分割技术已从“单纯的资源分配”，演进为“融合时序优化、资源平衡、灵活适配”的复杂系统工程。经典的多层次图分割框架为分割提供了基础逻辑，而时序驱动的优化策略（如关键路径优先、TDM智能适配）则突破了频率瓶颈。亚科鸿禹的定制化分割方案，通过内存高效利用、时序动态刷新、用户灵活干预等特色，进一步提升了分割的效率与适配性，为超大规模芯片的快速验证提供了可靠支撑。 文章来源：亚科鸿禹
