在透过 Vivado 去建立新的项目的时候,开发板没有 UltraZed-EG PCIe Carrier Card 的选项可以选,因此我们就必须自己去设定关于其开发板的信息。
幸好,UltraZed-EG PCIe Carrier Card 的开发商 AVNET 已经做好这块开发板的配置文件,并放置到 Avnet/bdf 这个 repo 中,就让我们来将它安装到我们的 Vivado 吧!
下载配置文件

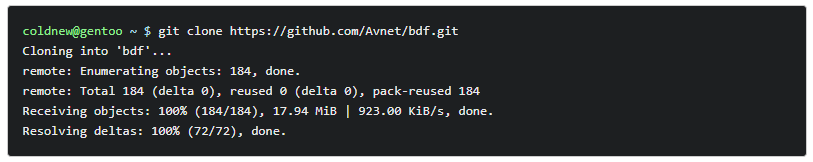

首先我们先透过 git 去将 Avnet/bdf 这个 repo 拉下来
好了以后,我们进入这个名为 bdf
的文件夹
安装配置文件
进入到 bdf

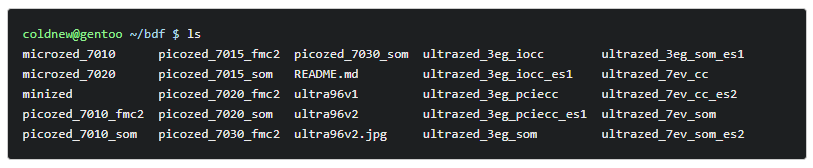

这个文件夹后,我们可以先看看内容
其实这些文件夹都是不同 AVNET 公司所制造的开发板名称,我们要找的则是 ultrazed_3eg_pciecc
这个文件夹。
那要怎样安装呢?假设你用的 Vivado 是安装在 /opt/Xilinx/Vivado/2018.2
的话,那我们就把 ultrazed_3eg_pciecc
这个文件夹复制到 /opt/Xilinx/Vivado/2018.2/data/boards/board_files
就好啰~
好了,复制完成,重开 Vivado 建立新的项目看看!
建立项目

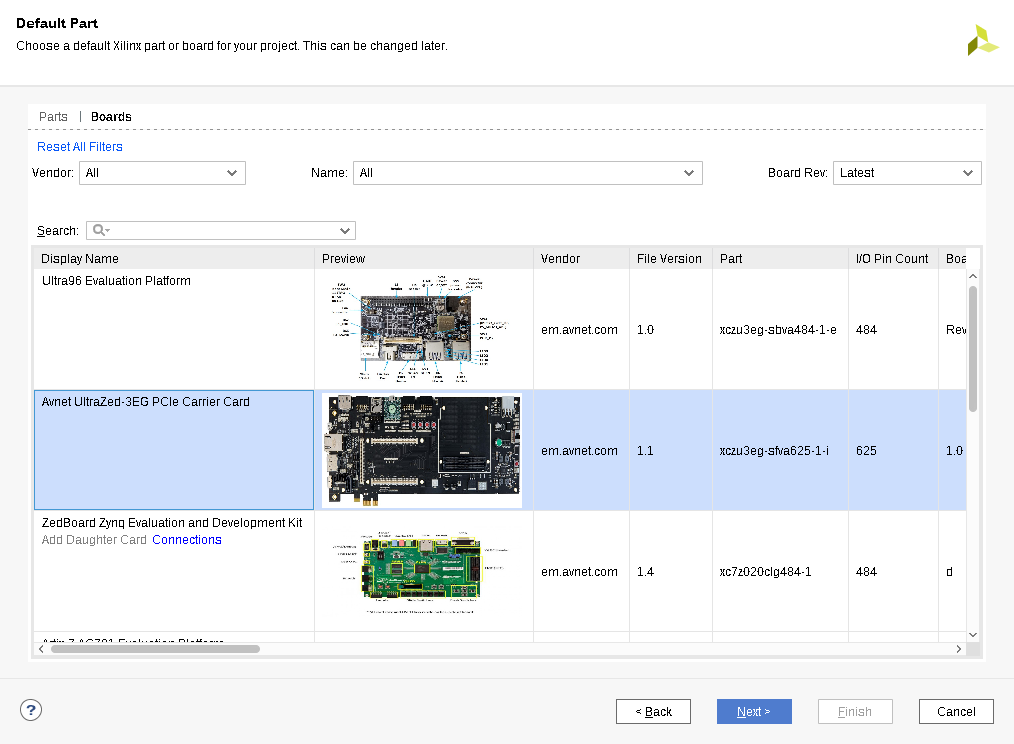

如果你安装过程都没遇到问题,重新启动 Vivado 建立新的项目,就可以看到 UltraZed-EG PCIe Carrier Card 的开发板设定啰~
