AMD Versal AI Edge 自适应计算加速平台之 LVDS 液晶屏显示实验 (5)

judy 在 周二, 04/09/2024 - 10:10 提交


LVDS 液晶屏显示实验

实验Vivado工程为“lvds_lcd”。

本章介绍lvds lcd液晶屏的color bar显示。

1.1硬件介绍

ALINX黑金7寸LCD屏模块(AN7000)采用IVO的7寸TFT LCD液晶屏, 液晶屏的型号为M070AWAD R0。AN7000 LCD屏模块由TFT 液晶屏和驱动板组成，具体参数可以参考AN7000的用户手册。AN7000实物照片如下：

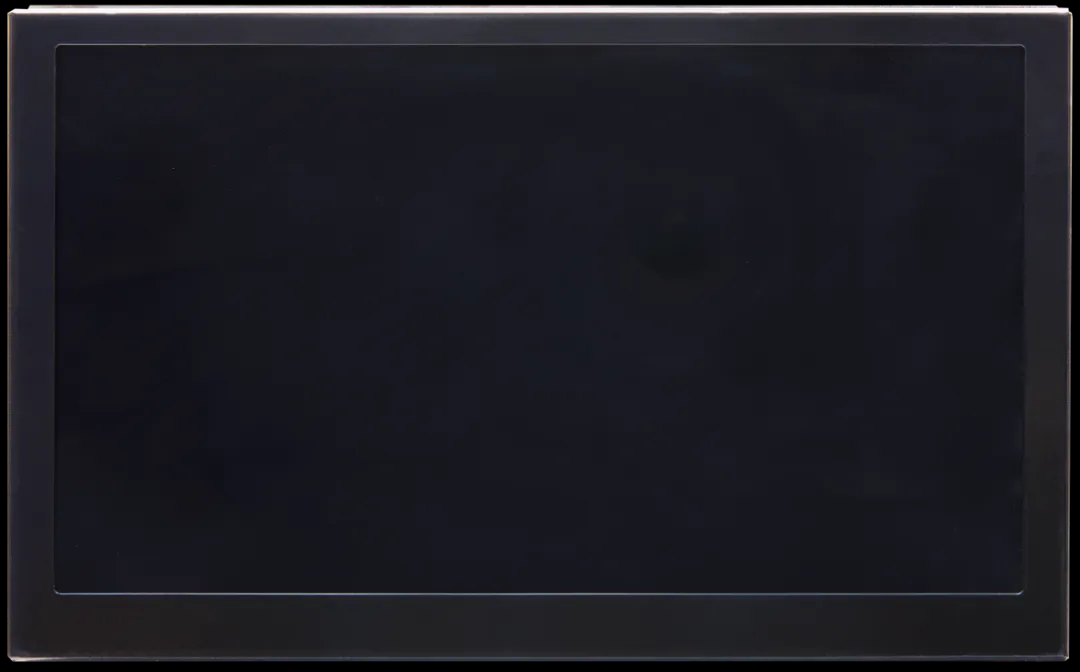

AN7000 LCD屏正面图

1.2程序设计

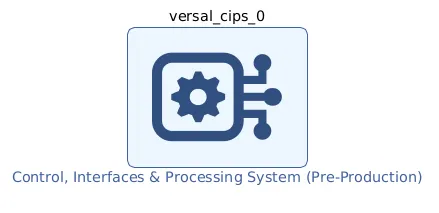

1)与PL的“Hello World” LED实验一样，添加一个block design，并添加CIPS核，配置成PL Subsystem

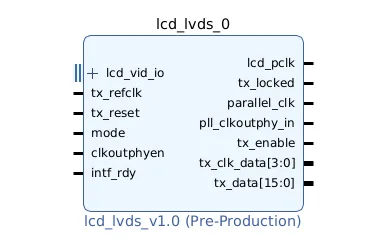

2）添加LVDS LCD的控制器IP

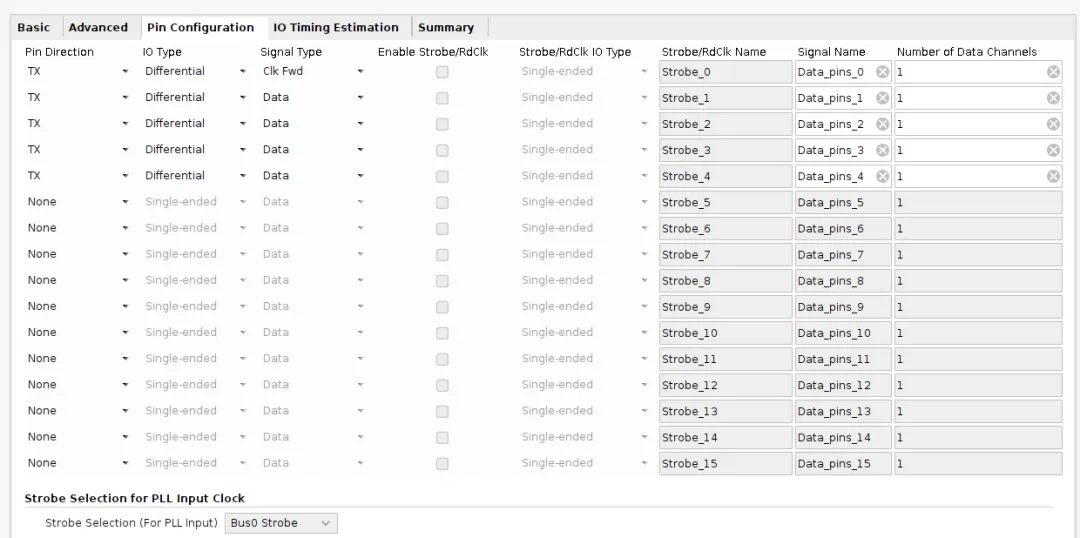

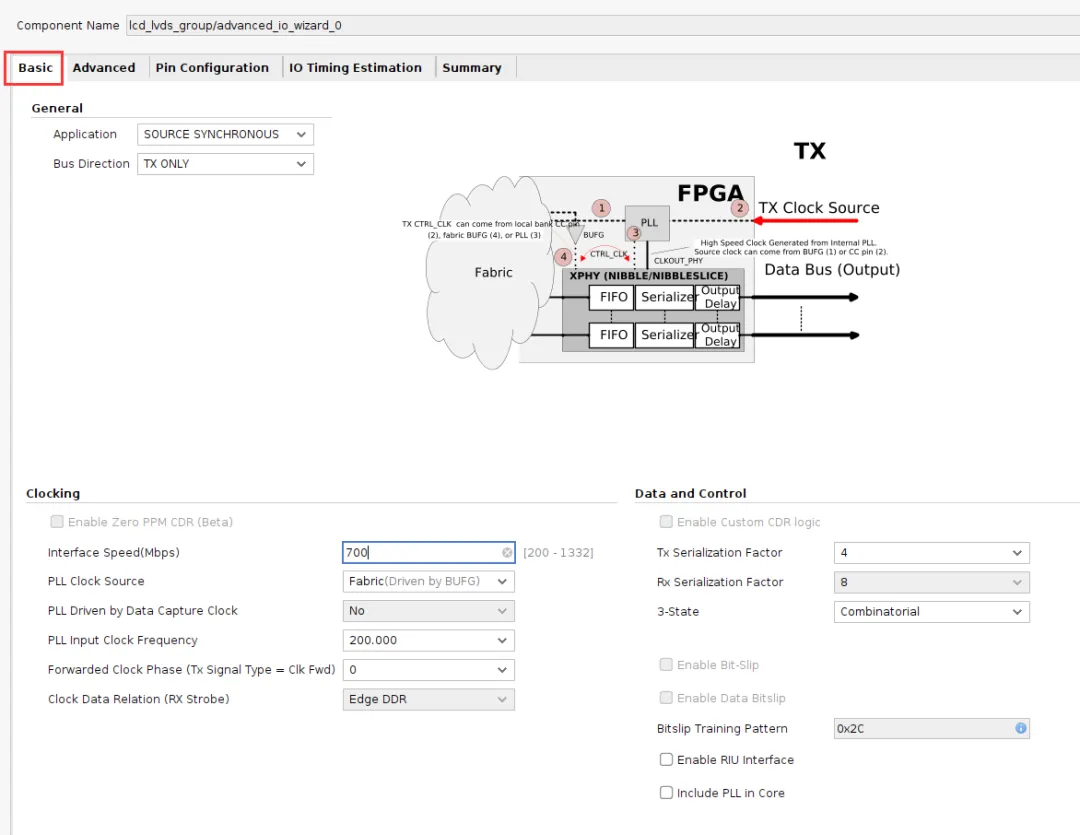

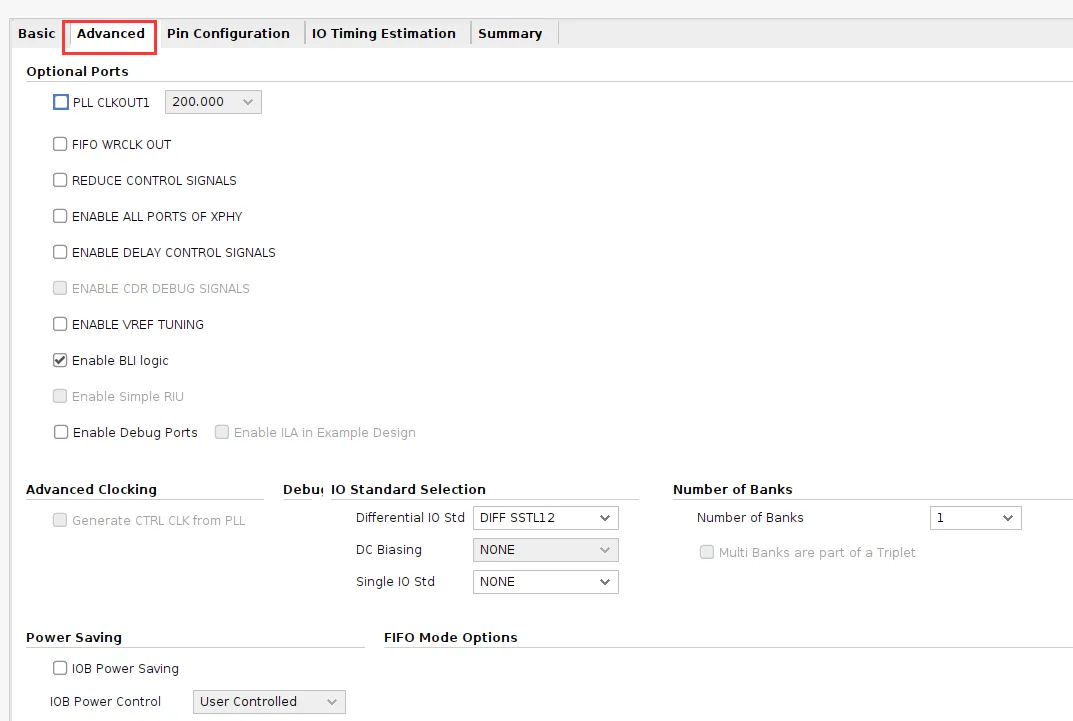

3）添加Advanced IO Wizard，并配置

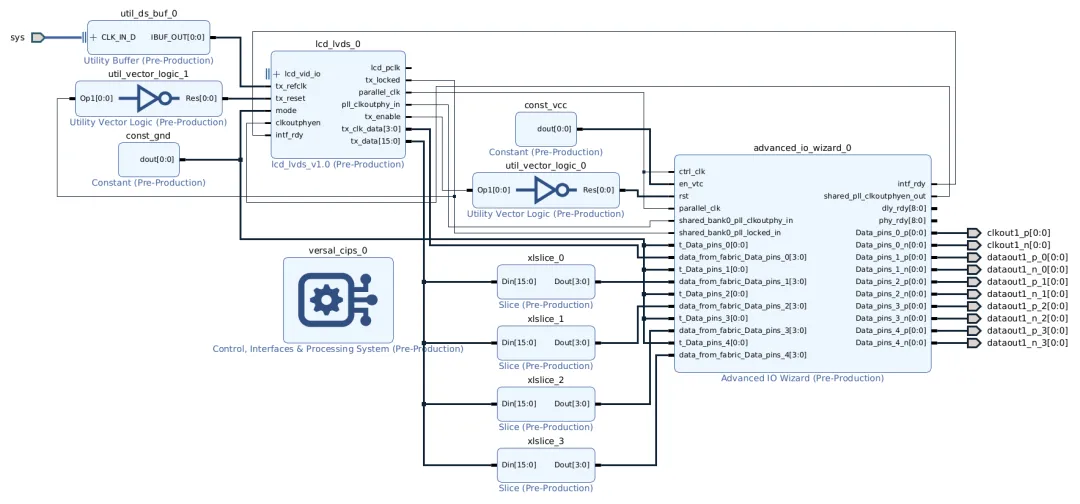

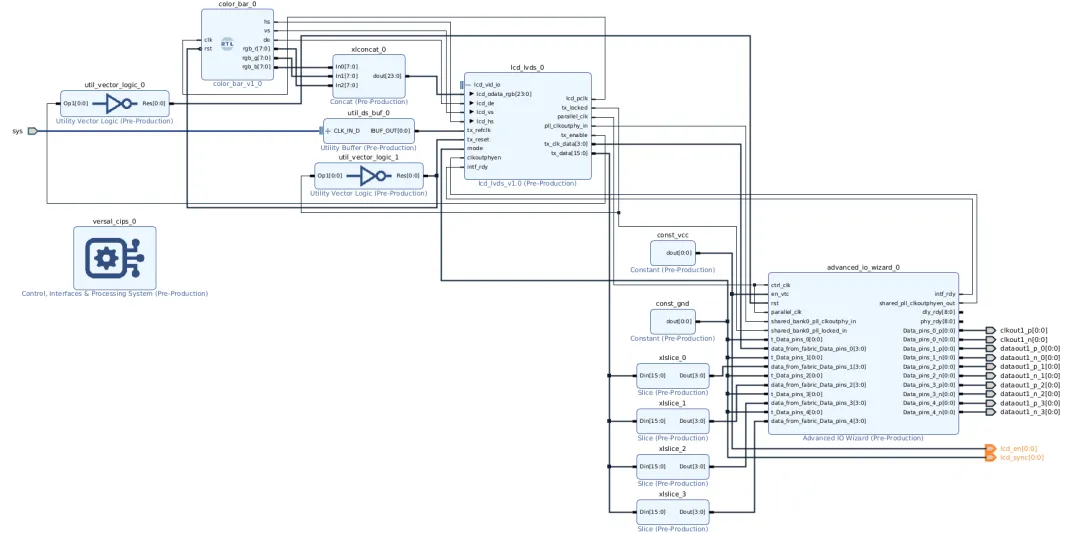

4）连接如下

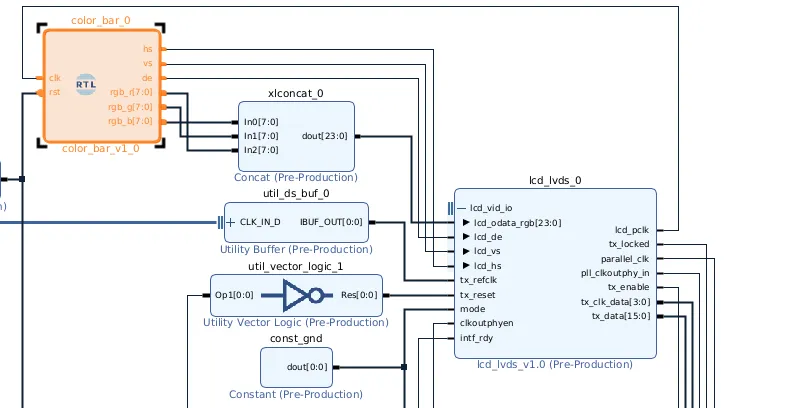

5）添加color bar文件，并拖到block design中，并连接


在video_define.v中定义VIDEO_1280_720，因为LCD分辨率是1280*720

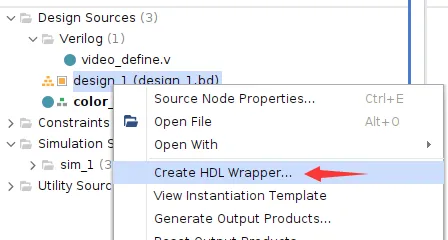

6）生成HDL文件


7）添加其他一些信号

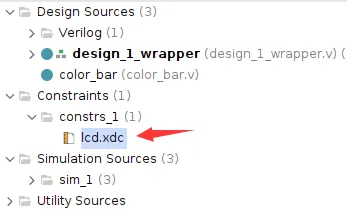

8）约束引脚


9）生成pdi文件


1.3实验现象

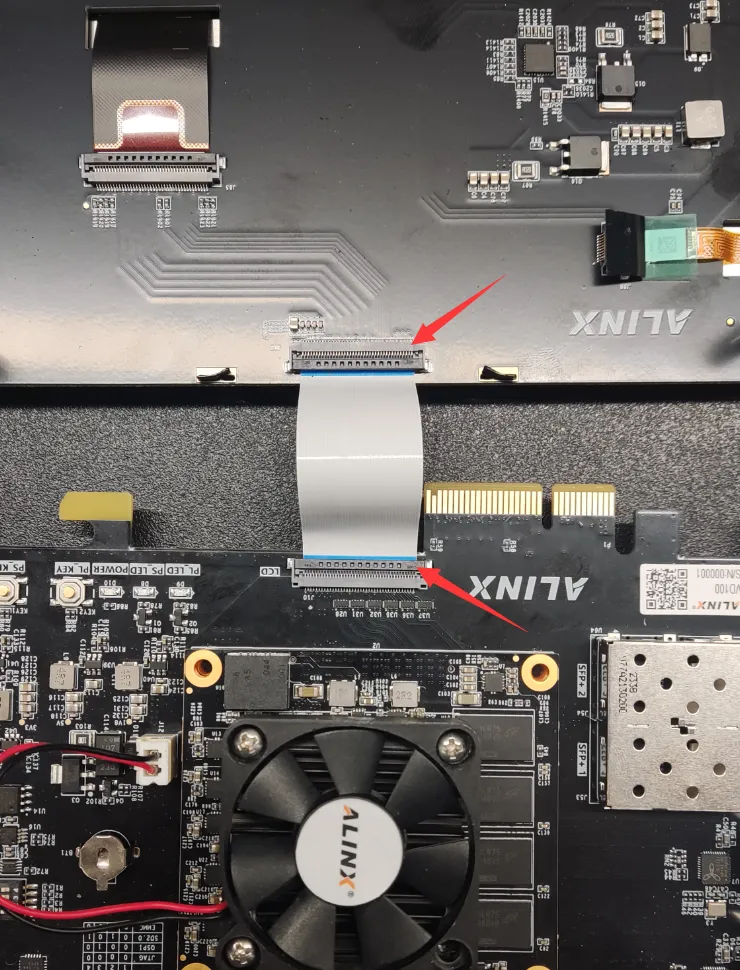

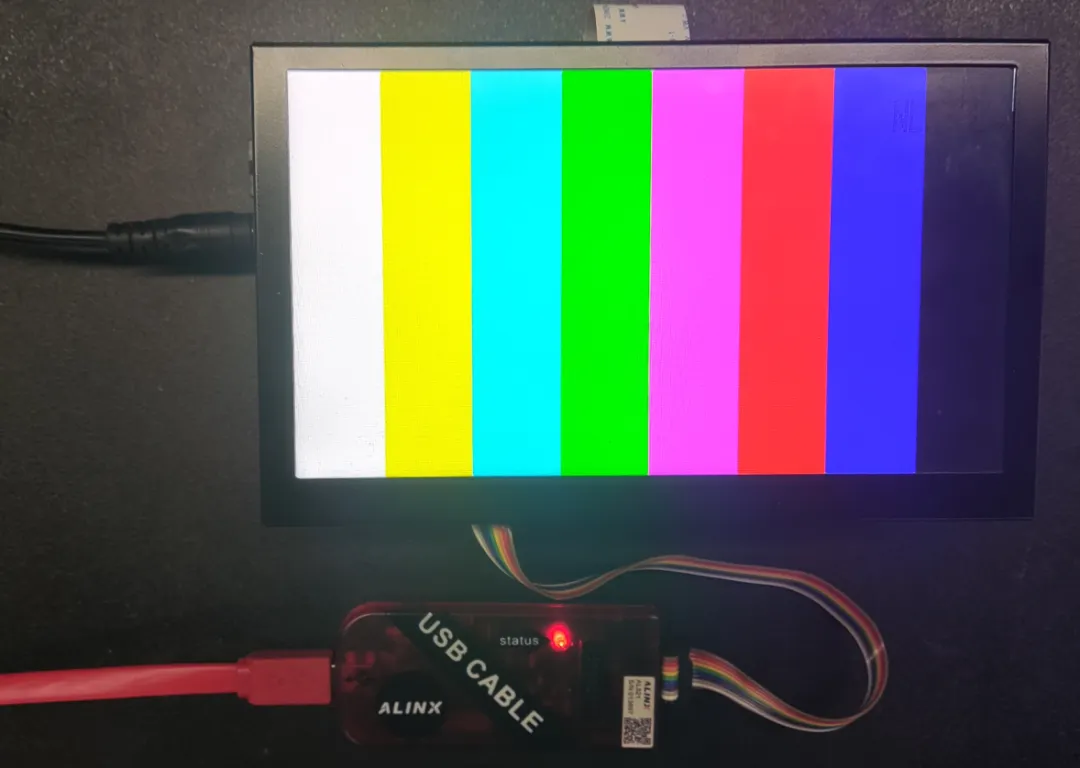

连接好LCD屏，下载程序，即可看到彩条显示。



文章来源：ALINX
