使用IBERT测试误码率和眼图必须有个收发环通的硬件，开发板上有2个SFP光纤接口，本实验把2个光接口收发两两连接，形成2个收发环通链路。
1.2Vivado工程建立
1)新建一个工程名为“ibert_test”

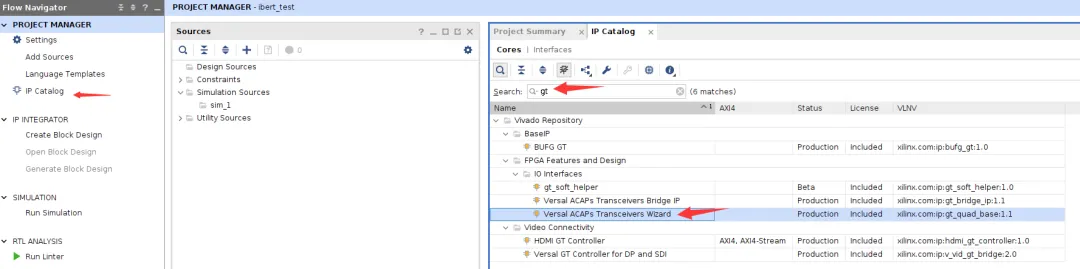

2)在“IP Catalog”中搜索“gt”快速找到“Versal ACAPs Transceivers Wizard”,双击

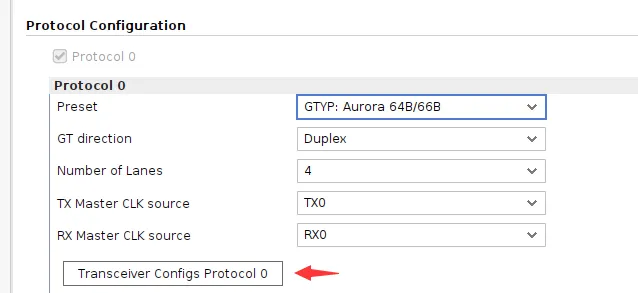

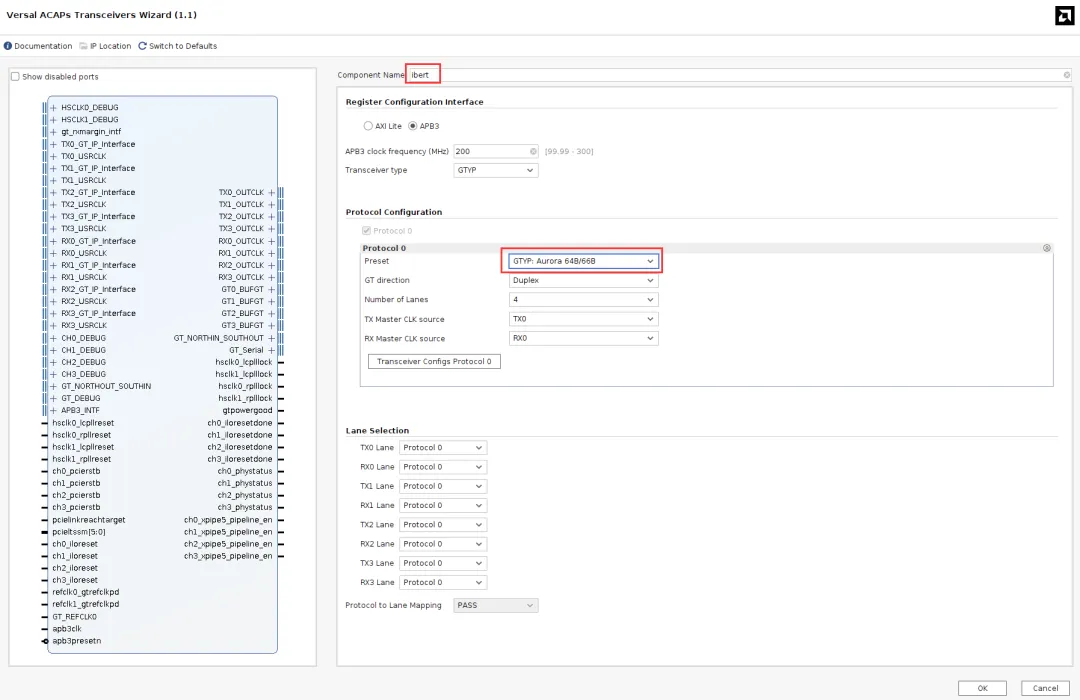

3)“Component Name”改为”ibert”，并修改preset为“Aurora 64B/66B”

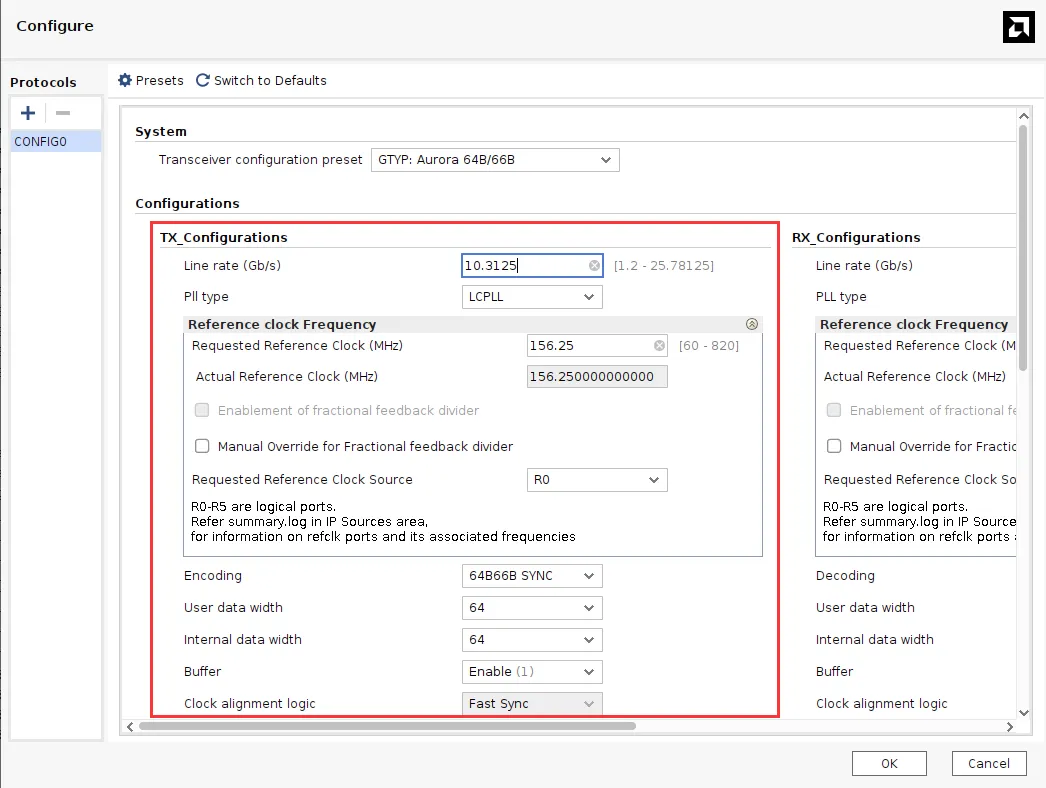

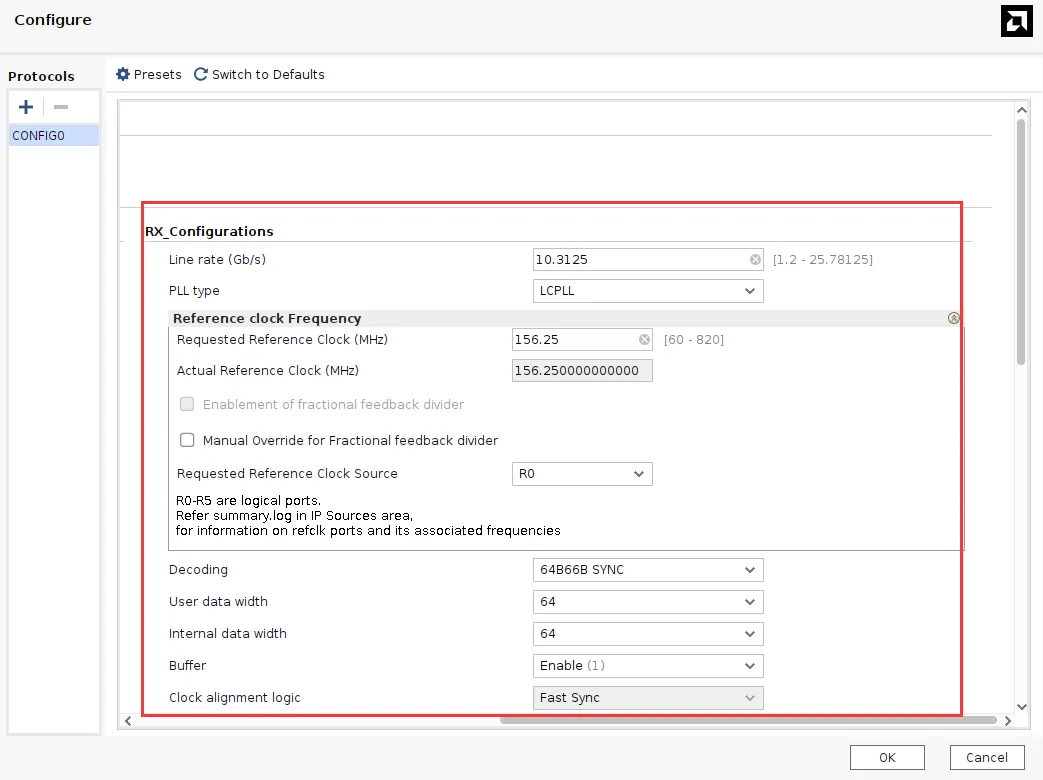

4)点击Transceiver Configs Protocol 0，配置发送和接收参数，点击OK

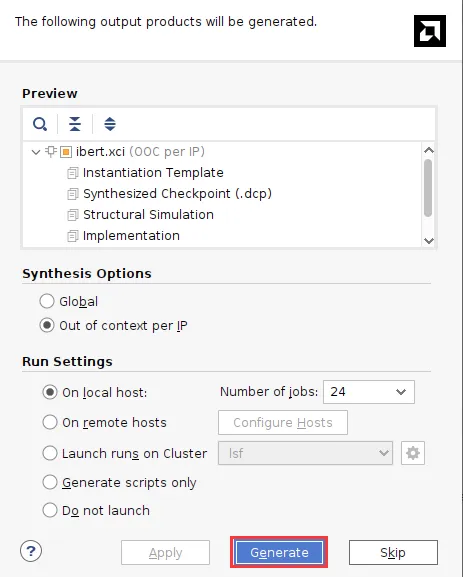

5)点击Generate

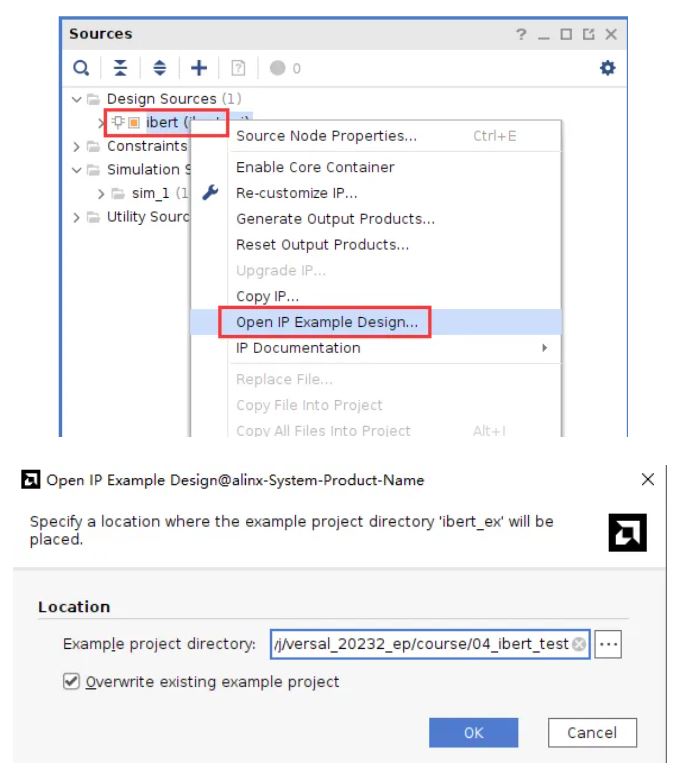

6)右键“Open IP Example Design...”,选择example工程路径

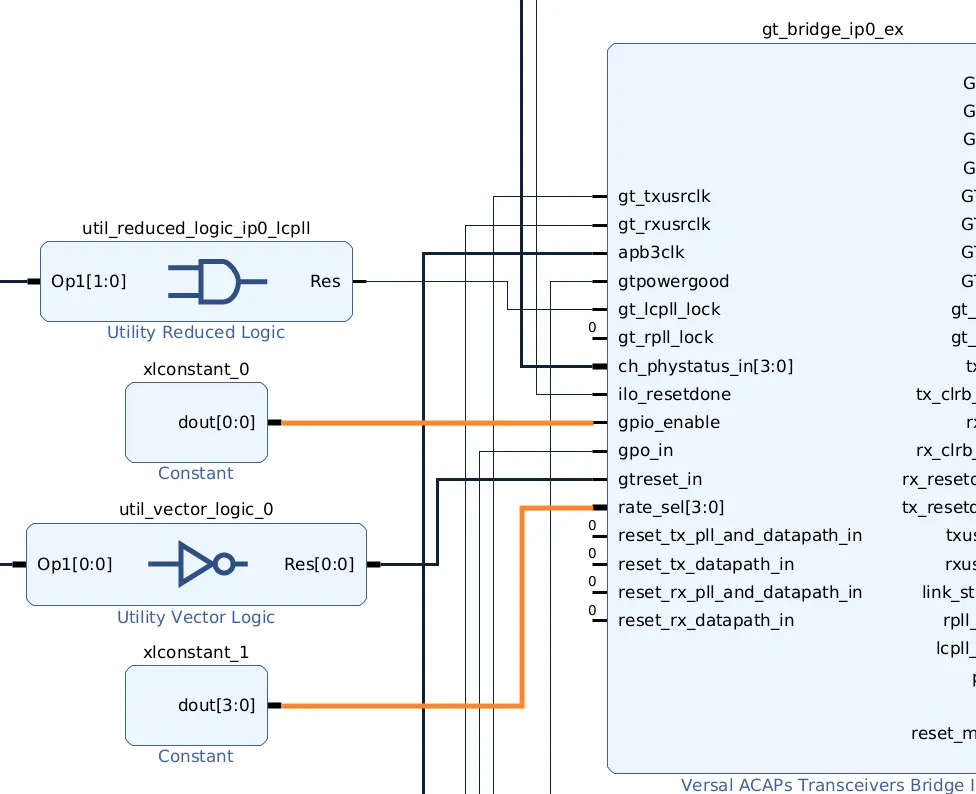

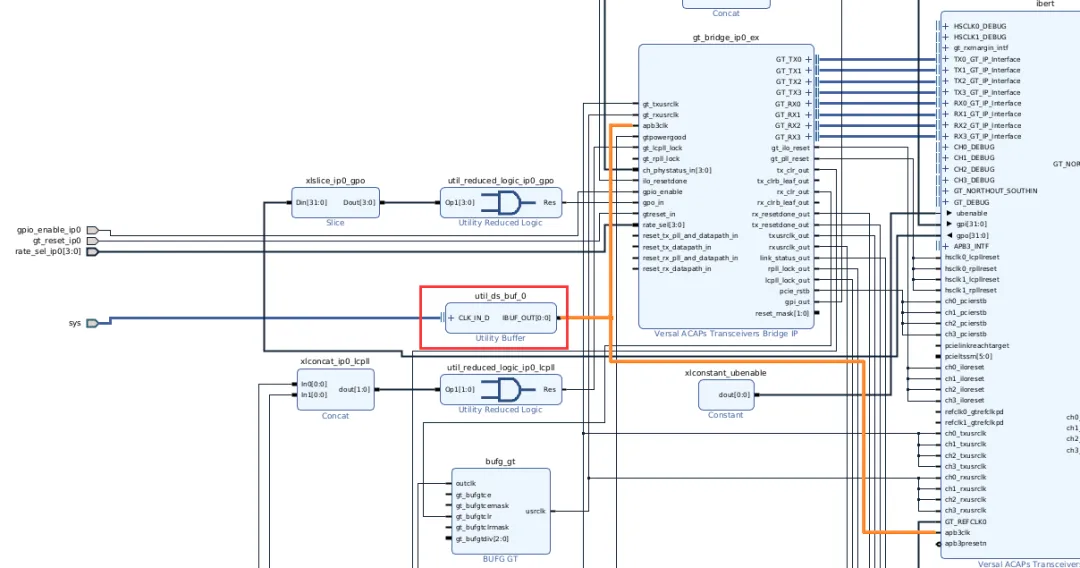

7)添加buffer连接到apb3clk

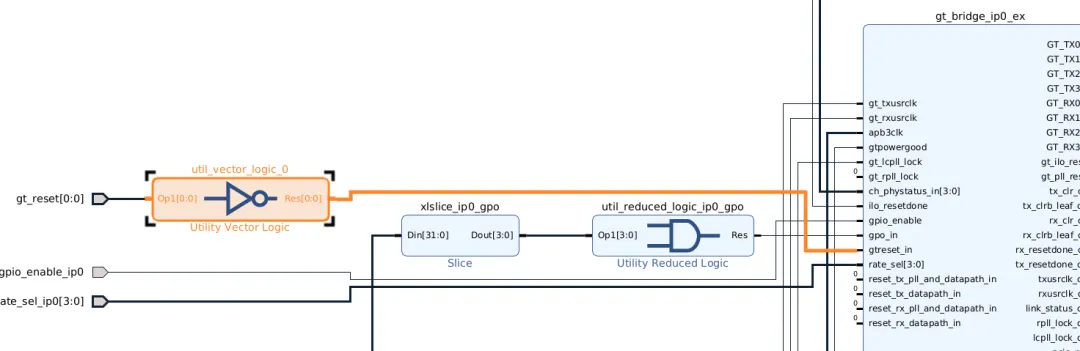

8)添加反向器连接到复位
9)其他一些信号配置为常数0

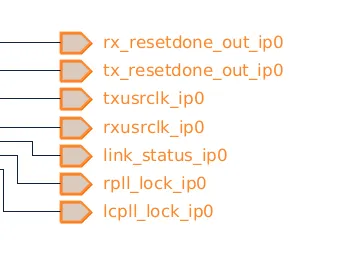

10)删除输出信号

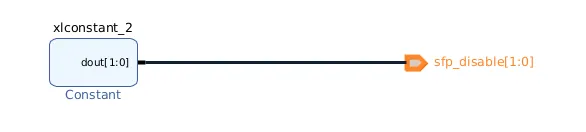

11)配置sfp_disable为0

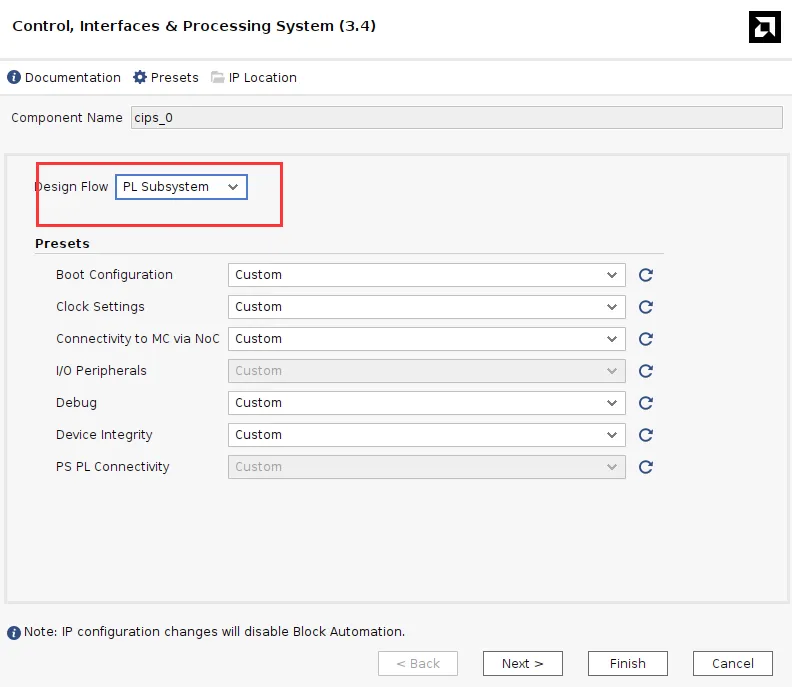

12)将CIPS改成PL Subsystem

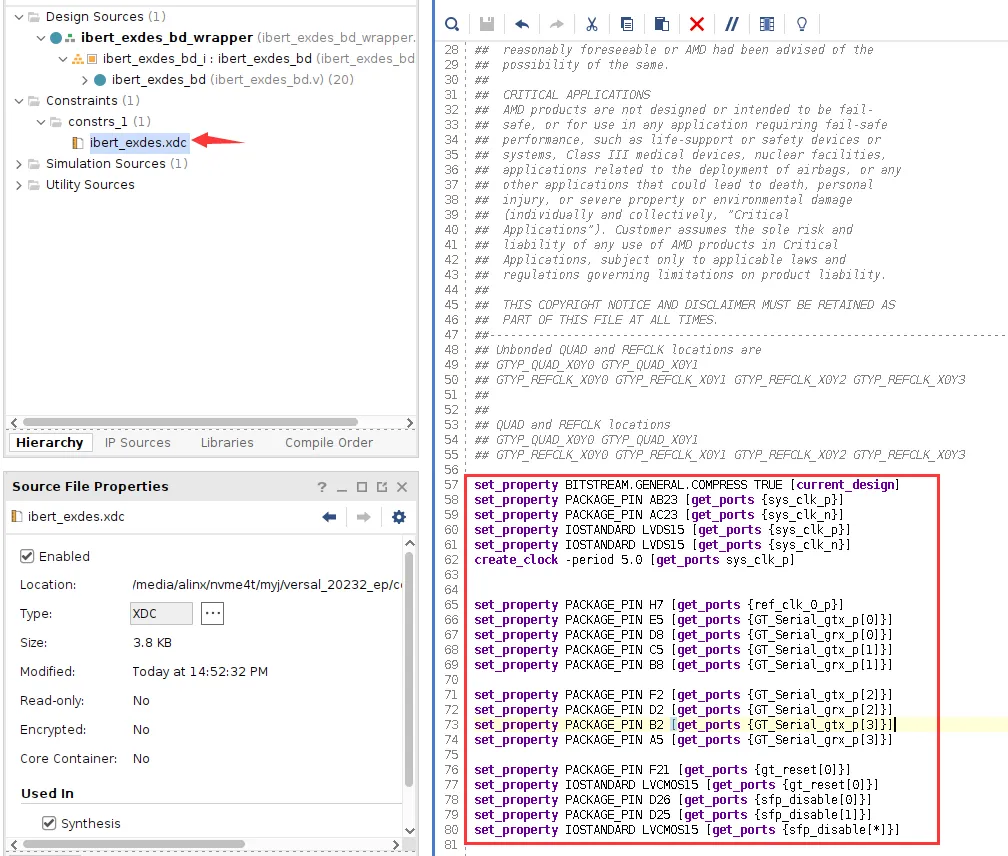

13)约束引脚
14)生成pdi文件

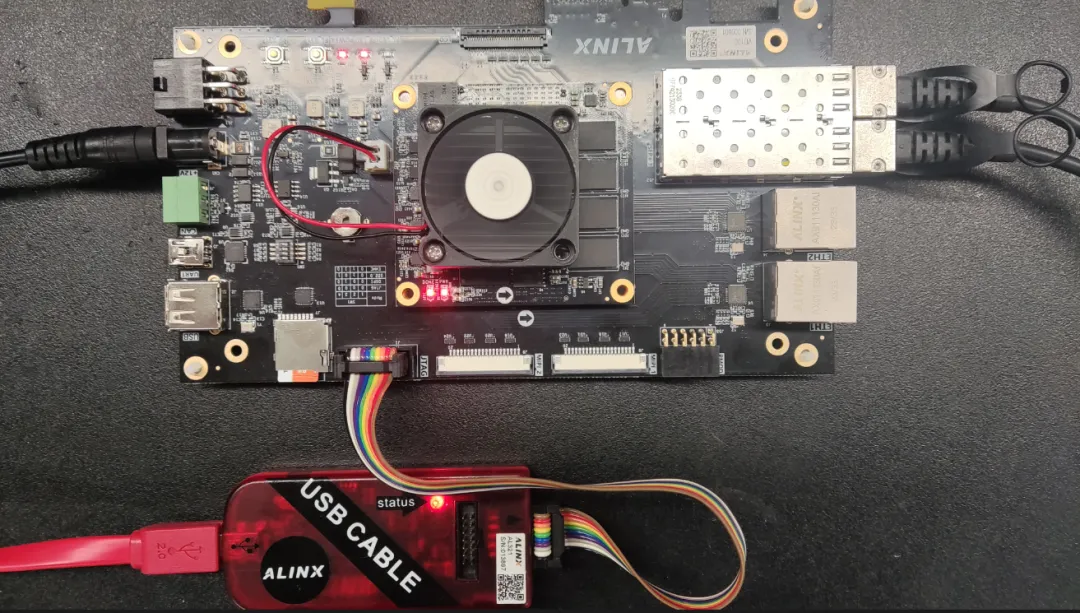

1)插入光模块，然后使用光纤将2个光口对接，连接好JTAG下载线，给开发板上电

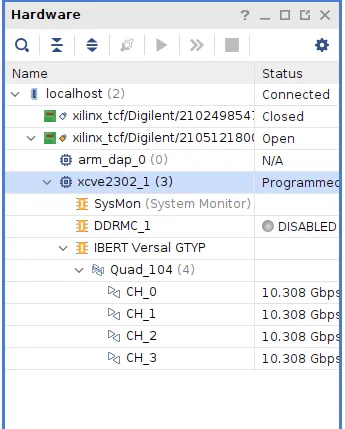

2)使用JTAG下载BIT文件到开发板，可以看到速度接近10.3125Gbps。

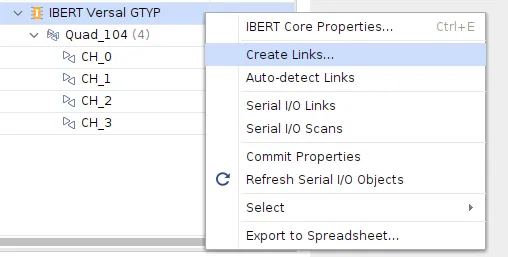

3)选择IBERT，右键，选择“Create Links”

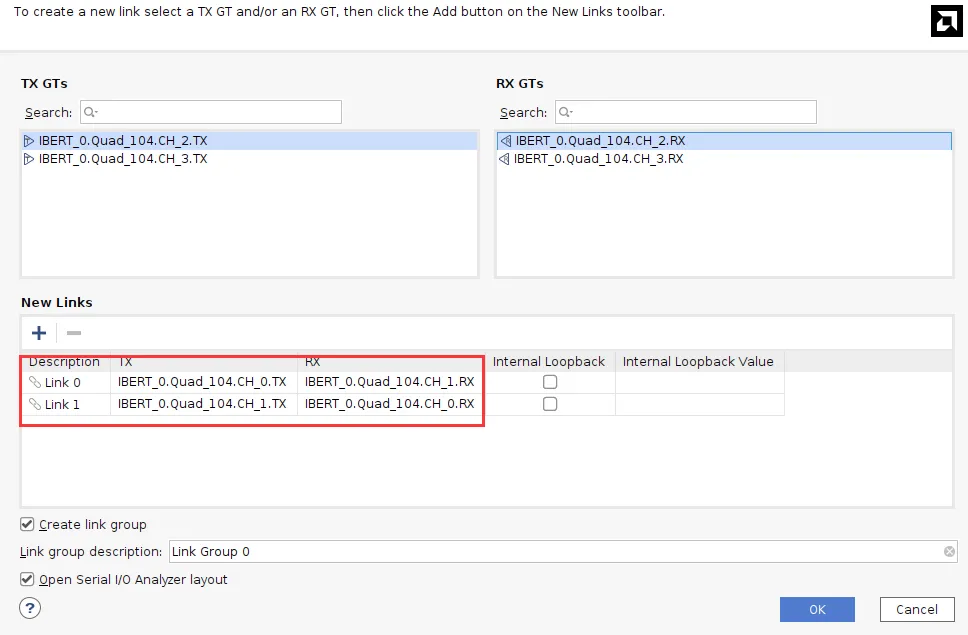

参考原理图，光纤连接到了Quad104的CH0和CH1，选择Link 0为Quad_104 CH_0 TX和CH1 RX对应，Link 1为Quad_104 CH_1 TX和CH0 RX对应

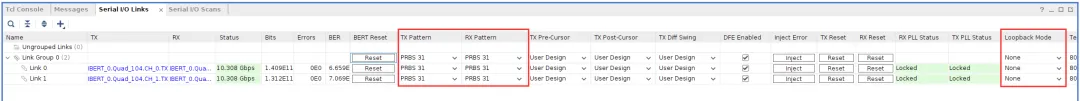

4)修改配置，码流选择PRBS 31，Loopback配置成None

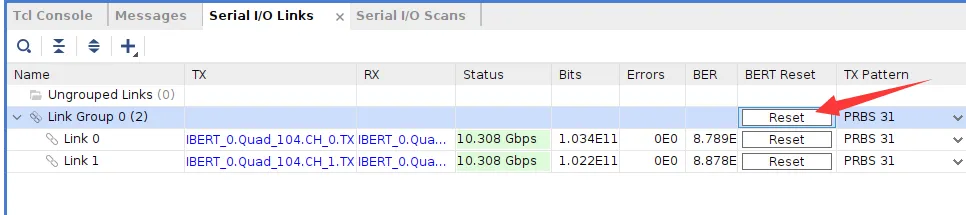

5)配置完，可以点击BERT Reset,可以看到Errors都是0，重新开始测试。

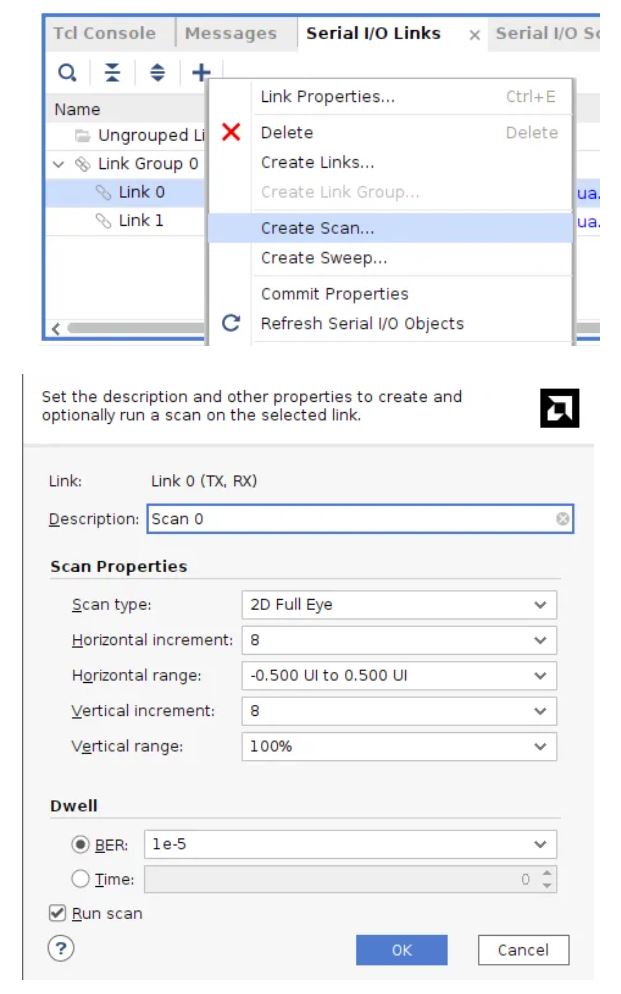

6)选择一个链路，右键“Create Scan...”

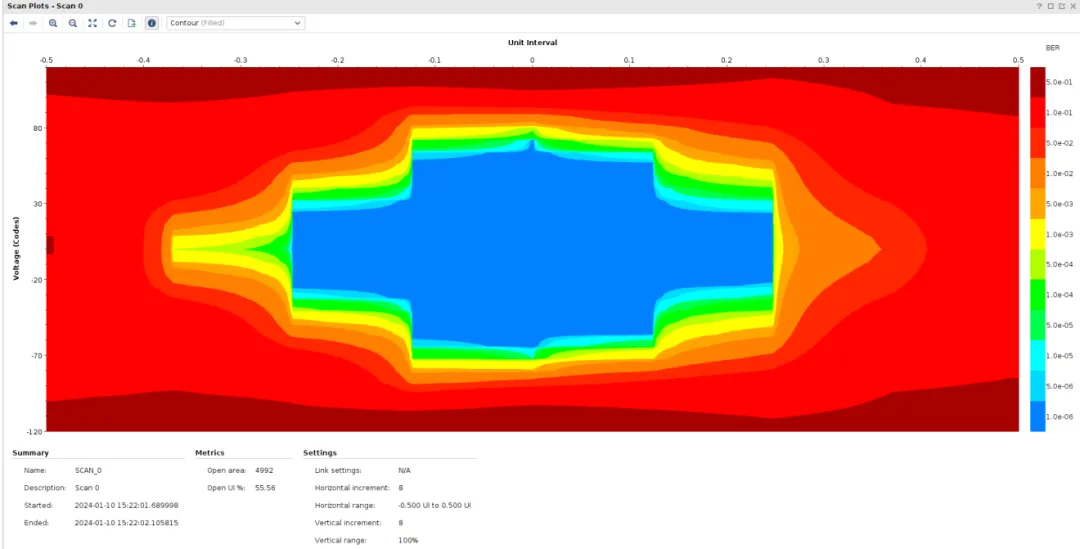

7)默认配置出来的眼图，注意：使用不同的软件版本，测量眼图可能会有差异。
文章来源：ALIN
