国产散热控制板采用全国产器件，FPGA作为主控芯片，实现多路风扇的实时控制和传感器的信号检测功能。板上有EEPROM用于存储参数，通过两路IIC接口与外围设备以及传感器进行通信。国产散热控制板主要用于控制风扇的转速，以满足不同的冷却需求，使设备能够在特定温度范围内保持稳定运行。

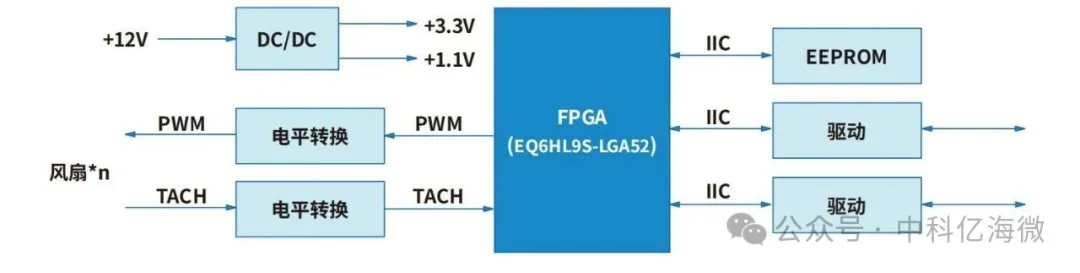

图 国产散热控制板原理框图
【方案特点】
● 传感器接口单元，传感器预留两路IIC接口对外，实现传感器的接入和信号检测；
● 国产散热控制板支持12V/48V两种类型的风扇，驱动电流最大为4.2A电流，驱动能力强。
【典型应用】
广泛应用于工业自动化、定制一体化设备、空调系统、电子设备散热、电子设备降噪、温室和农业、医疗设备、车辆散热和LED照明等领域。
推荐器件
亿海神针®系列 EQ6HL9S F2型系统级芯片
1、EQ6HL9S F2型系统级芯片
Flash：4Mb;
逻辑规模（万门）：86；
存储单元（M4K）：64；
锁相环PLL/全局时钟：2/16；
最大可编程用户I/O：202；
最宽温度范围：-55℃~125℃；
封装形式：
QFN64/LGA52/CSG100/CSG225/FTG256/CSG324。
文章来源：中科亿海微
