RFSoC作为软件无线电平台的核心优势
定义与架构
RFSoC（射频片上系统）是集成高速ADC/DAC、FPGA可编程逻辑、Arm处理系统及专用射频模块的单芯片解决方案，无需外部模拟组件即可构建完整无线电系统[1]。其核心架构通过PS（处理系统）与PL（可编程逻辑）的低延迟连接，实现软件定义的灵活性与硬件加速的高性能结合。
关键技术亮点
高度集成化设计：集成RFADC（最高5.9GSps）和RFDAC（最高10GSps），消除外部前端需求，减少PCB面积达40%、功耗降低30%[1]。例如XCZU47DR核心板集成8路5GSPS ADC和8路9.85GSPS DAC，支持2.5GHz最大实时带宽。
射频直采架构：支持第二奈奎斯特区操作，输入信号频率高达7.125GHz，覆盖5G FR1/FR2、雷达等主流频段[1][2]。
多通道同步能力：可同步多个RFSoC设备扩展通道数，某频谱监测方案通过4台设备级联实现32通道同步采集。
硬件加速引擎：集成数字上下变频（DUC/DDC）、FFT等硬件化IP核，降低算法实现复杂度，例如FIR滤波器吞吐量提升5倍。
典型应用场景与技术实现
1. 5G通信原型验证
技术特性：支持5G NR FR1/FR2全频段，通过19.2MHz OCXO参考时钟实现0.1ppm频率精度[2]。某测试中8通道5G NR信号相位噪声优于-110dBc/Hz@1kHz频偏[2]。
应用案例：基站原型机采用RFSoC实现Massive MIMO，通过PL端8个GTY高速接口（28.21Gb/s）实现基带数据传输，PS端四核A53运行协议栈。
2. 频谱监测与信号分析
核心能力：5GSPS采样率配合2GB PL端DDR4缓存，可实现1GHz带宽内信号的实时捕获与存储[2]。1GHz带宽下频率平坦度优于±0.5dB。
部署优势：相比传统方案，系统体积缩小60%，适合便携式频谱监测设备，已应用于电磁环境监测项目。
3. 雷达与医疗系统
雷达应用：通过多通道同步（相位误差<0.5°）和7.125GHz射频覆盖，支持FMCW雷达信号处理，测距精度提升至0.1米级。
医疗成像：利用高动态范围（14bit ADC）和低噪声特性，在超声成像系统中实现40MHz带宽信号采集。
开发架构与生态支持
硬件开发平台
RFSOM核心板：集成ZU47DR FPGA，提供4GB PS端DDR4、128MB QSPI Flash及完整射频接口，支持直流/交流耦合模式。
时钟同步方案：板载OCXO参考时钟，支持多设备间1PPS同步，频率稳定度达1e-10[2]。
软件开发工具链
Xilinx Vivado：提供RF数据转换器IP核、DUC/DDC等信号处理模块，支持MATLAB/Simulink模型导入。
软件架构：PS端运行Linux系统，通过API控制PL端硬件加速模块，典型开发周期缩短30%。

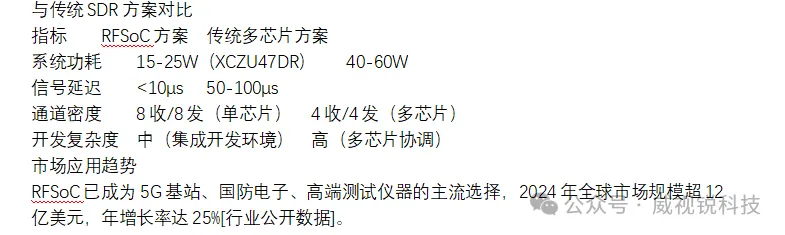

性能对比与市场定位
