实例讲解，我们以axi_gpio讲解基本流程和简单的小技巧，后续我们会以更复杂的实例讲解封装IP时候的高级技巧。

先开始今天的实例，先从官方IP下拷贝源码，具体位置：

• Vivado/2019.1/data/ip/xilinx/axi_gpio_v2_0/hdl/axi_gpio_v2_0_vh_rfs.vhd
• Vivado/2019.1/data/ip/xilinx/axi_lite_ipif_v3_0/hdl/axi_lite_ipif_v3_0_vh_rfs.vhd
• Vivado/2019.1/data/ip/xilinx/lib_cdc_v1_0/hdl
• Vivado/2019.1/data/ip/xilinx/interrupt_control_v3_1/hdl/interrupt_control_v3_1_vh_rfs.vhd

这个是官方不加密的源码，可以直接拿来用或者修改。

注意：以上文件找不到或者不是同版本的可以使用everything或者同路径下不同版本就可以找到类似文件。

第一步：建立工程

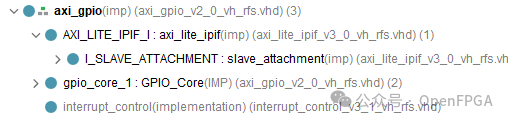

添加上面的源码，不赘述，有问题可以评论区留言，完成后如下：

接下来综合看看有没有错误，无错误后接下来开始封装IP：

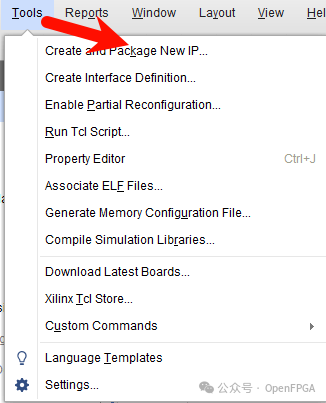

第二步：封装IP

上图是官方的封装效果，我们最后封装完的IP基本和上面类似。

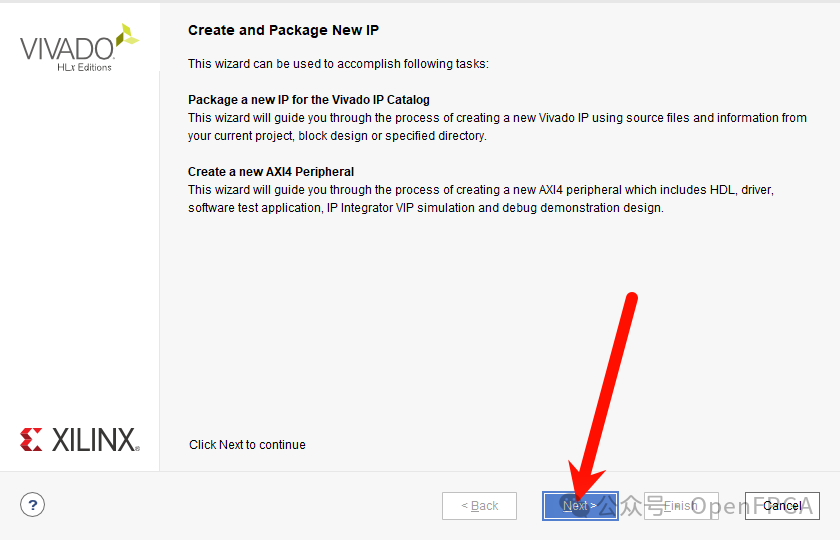

NEXT

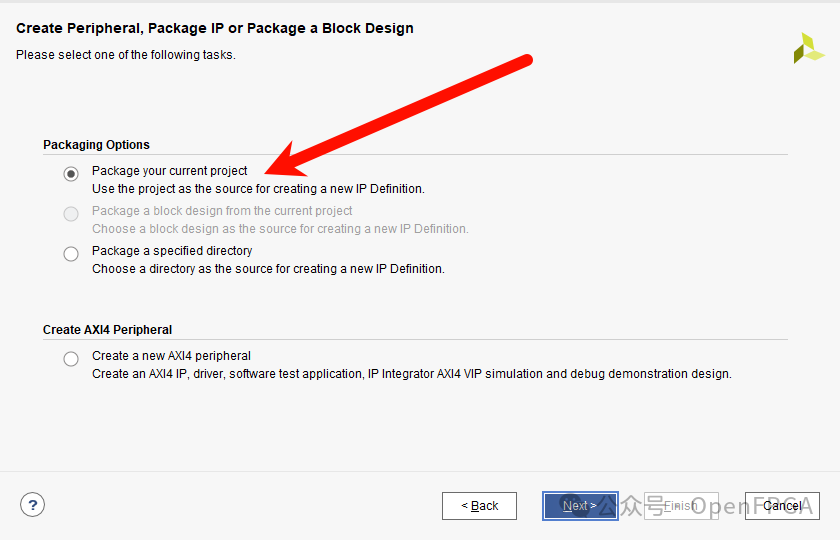

选择第一项：

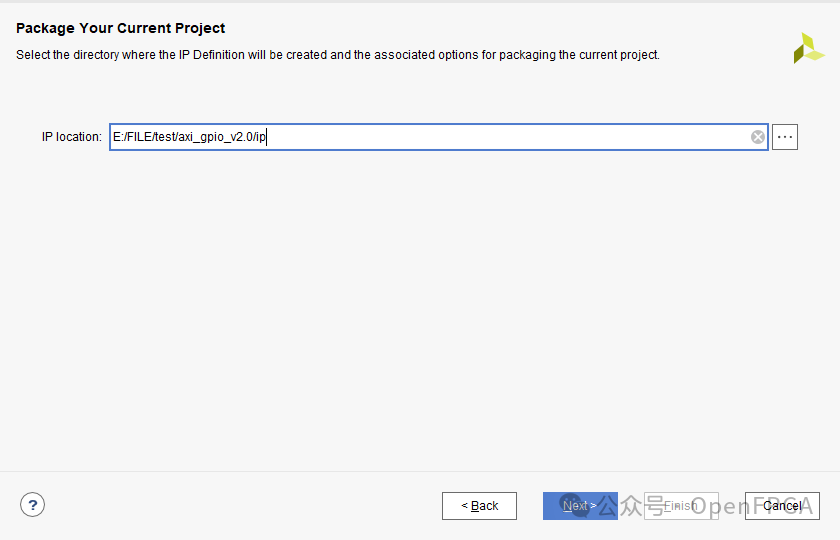

选择IP保存的位置：

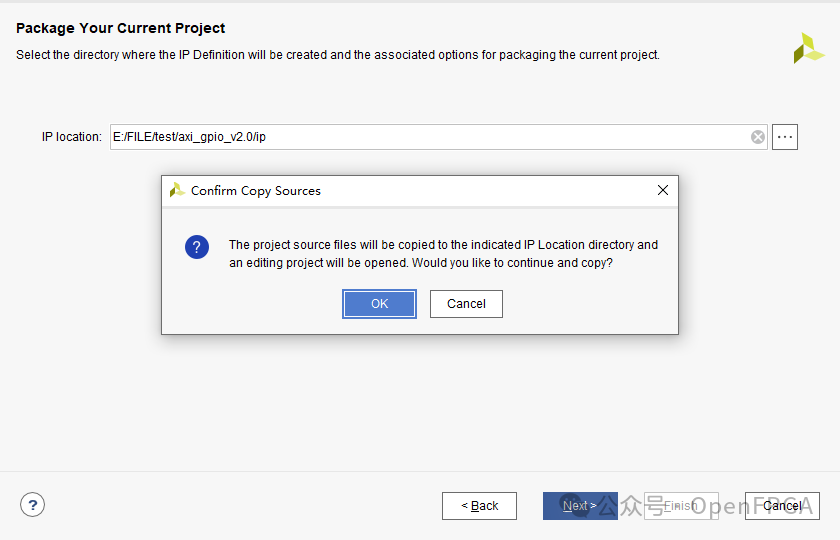

点击Next后会有警告信息，大概就是源文件会被拷贝到新文件夹中并且会打开封装IP的工程（自动），询问是否继续，这里点击OK

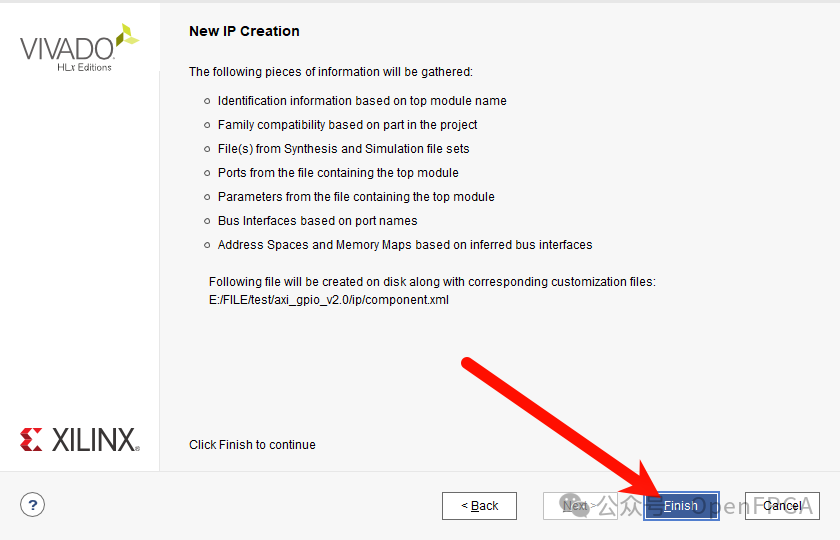

点击FINSH，打开封装IP的工程：

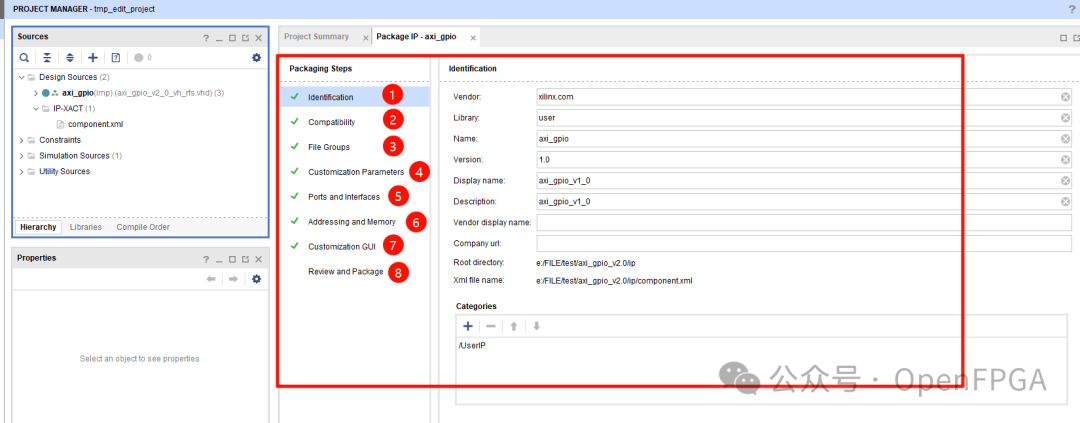

接下来就是封装IP了，核心就是下面图片的8步，接下来我们一步一步进行解析：

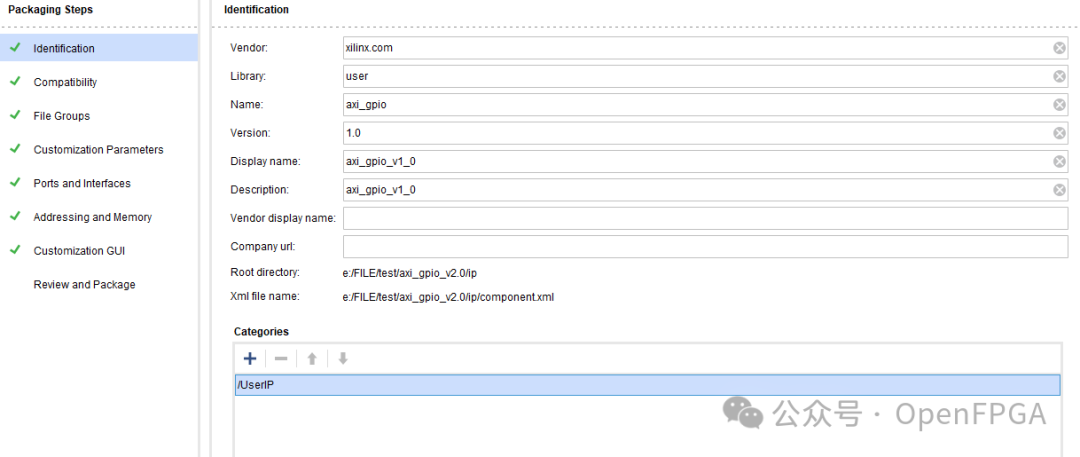

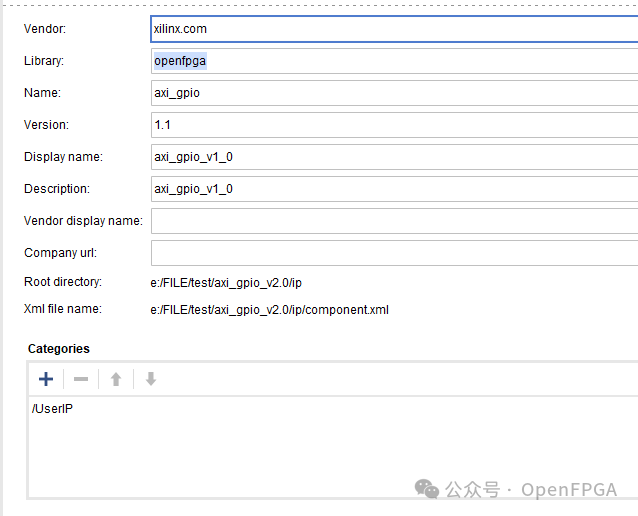

第一页：Identification

这一页设计IP的一些核心信息，包括IP的厂家、版本号等，还有IP的分类等信息：

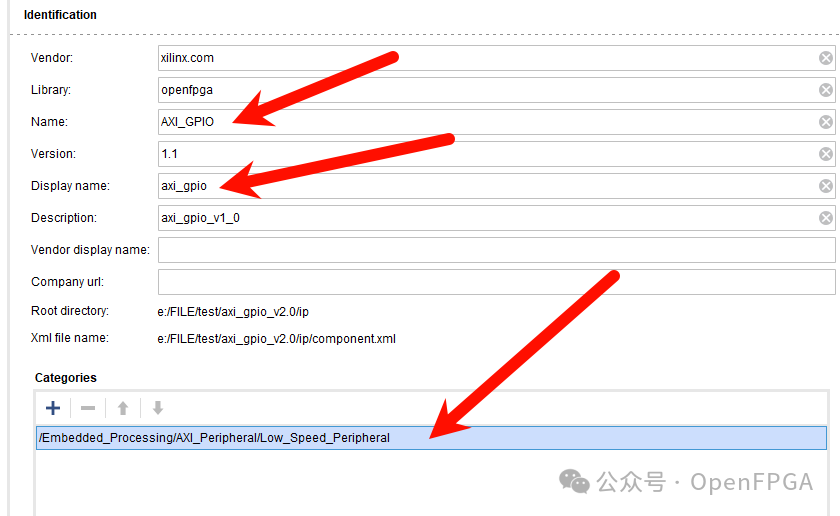

这里我们直接举例说明，先修改library和Version，然后看下封装完的IPy影响什么：

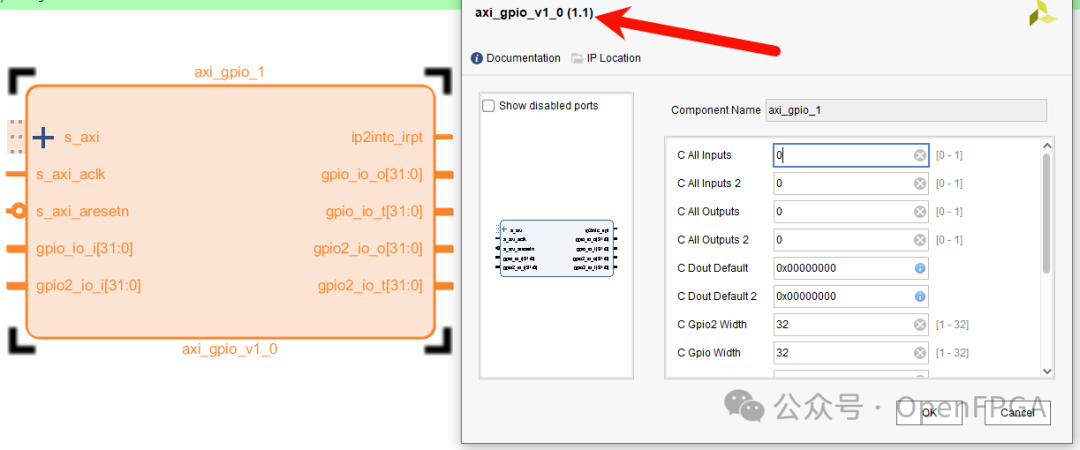

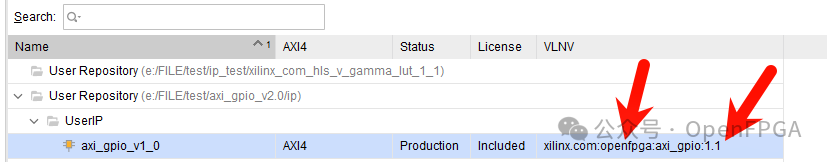

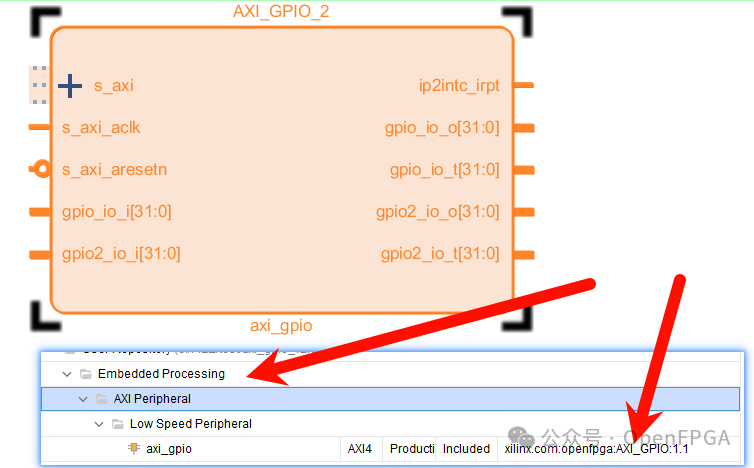

接下来我们在其他工程中调用IP：

这样大家应该就明白这几个参数的作用了（看上图箭头位置）。接下来我们再修改几个参数：

这样基本每个参数影响什么信息基本就清晰了，大家按照自己需求修改即可，我们接下来看下一步。

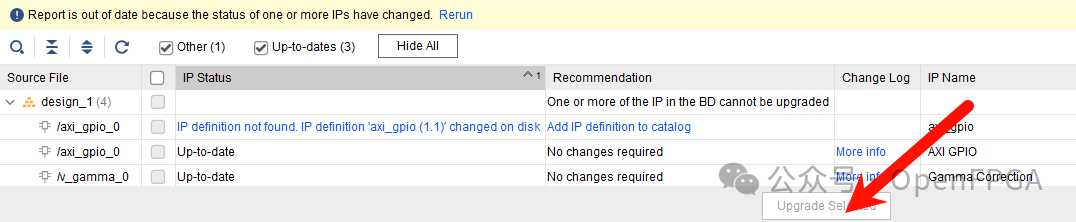

注意：版本号在更迭的时候最好不要倒退，否则工程（已调用IP）就没办法更新IP，同样，其他参数更改也无法更新IP（通过upgrade）。

第二页：Compatibility

第二页很好理解，就是该IP支持的FPGA型号，如果不在这个列表里的FPGA调用IP，IP就是灰色没办法添加，同理，你如果调用别人的IP，是灰色的IP可能就是这里没添加你用的FPGA型号。

第三页：File Groups

这一页还是很重要的，所有功能之外的功能都能从这里添加，下面从几个功能说明：

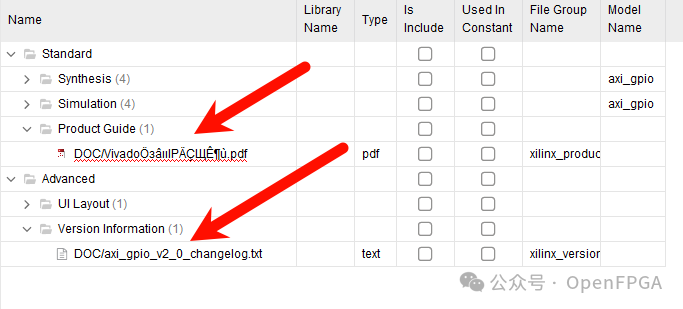

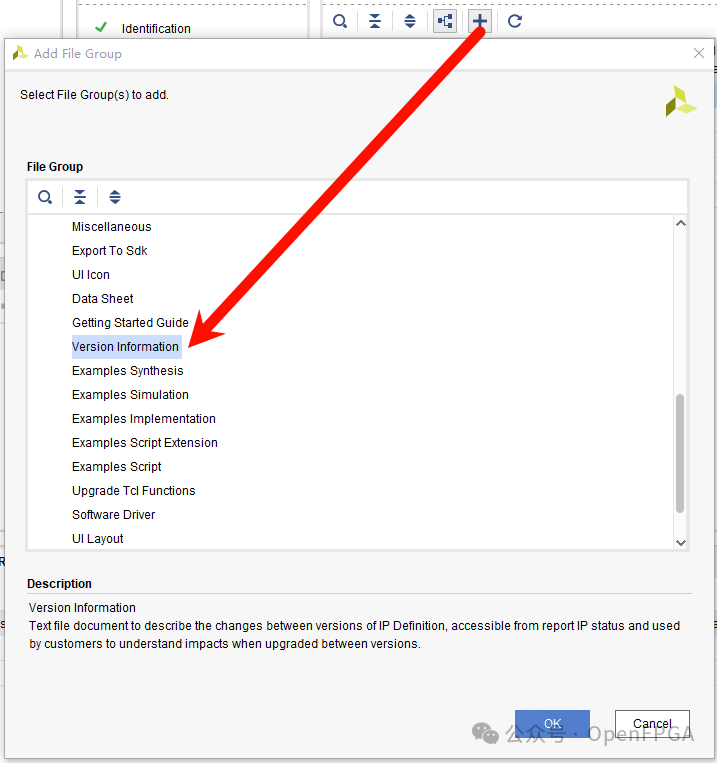

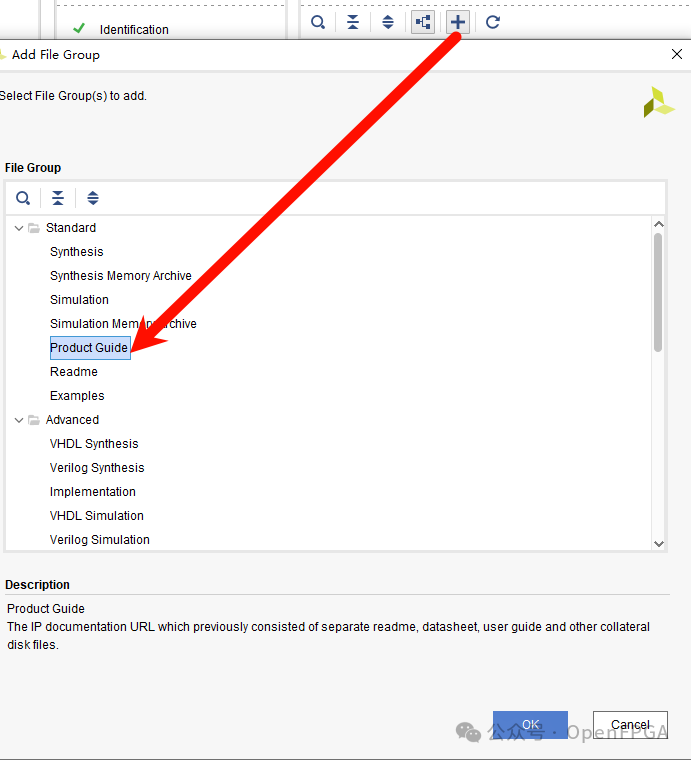

添加IP文档和版本历史：

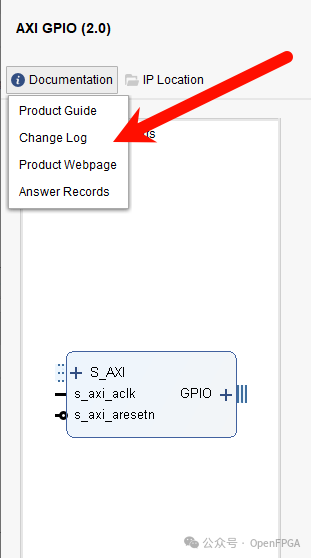

IP的左上角的Documentation内容就是从这里添加的。

上面就分别对应添加IP文档和版本历史，添加好相关类别之后，就可以添加相关文档，如下：

这样就可以在IP左上角进行相关文档的查看。

添加约束

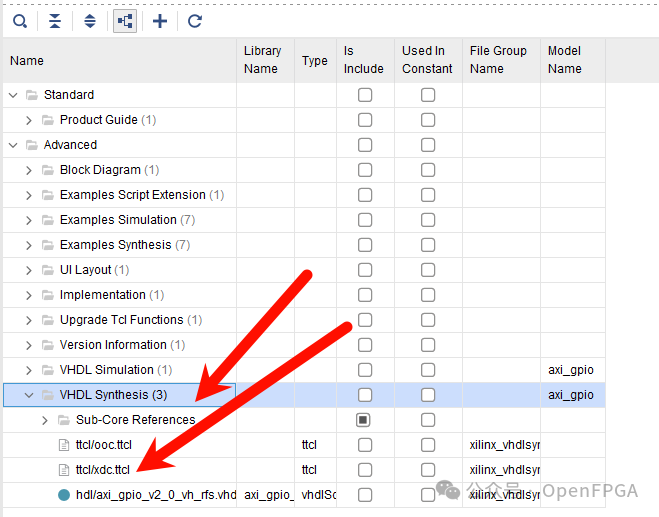

IP相关的约束也是从这里添加的，理论上原工程中如果有约束会直接导过来，如果后续自己添加也可以：

在下面的目录下添加即可。其他目录大家自行探索。

注意：这里有些目录官方是没开放给我们的，但是我们可以通过脚本自己添加，我们在后续文章再详细操作讲解。

第四页：Customization Parameters

第四页、第五页、第七页是联合起来一起设置的，主要是对第七页的界面进行设置。

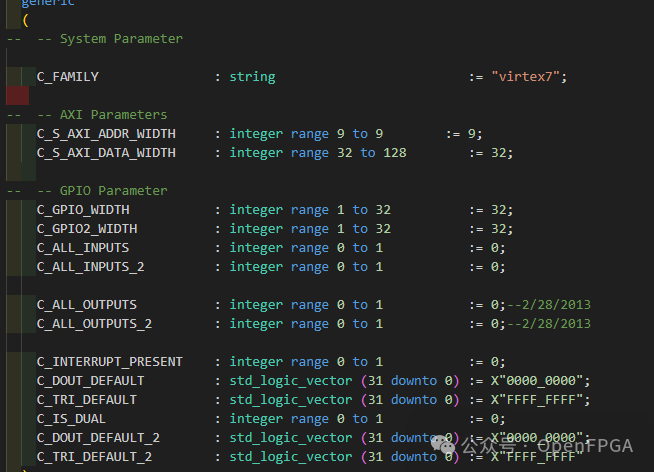

第四页是所有参数的集合，对应Verilog就是parameter，VHDL就是generic：

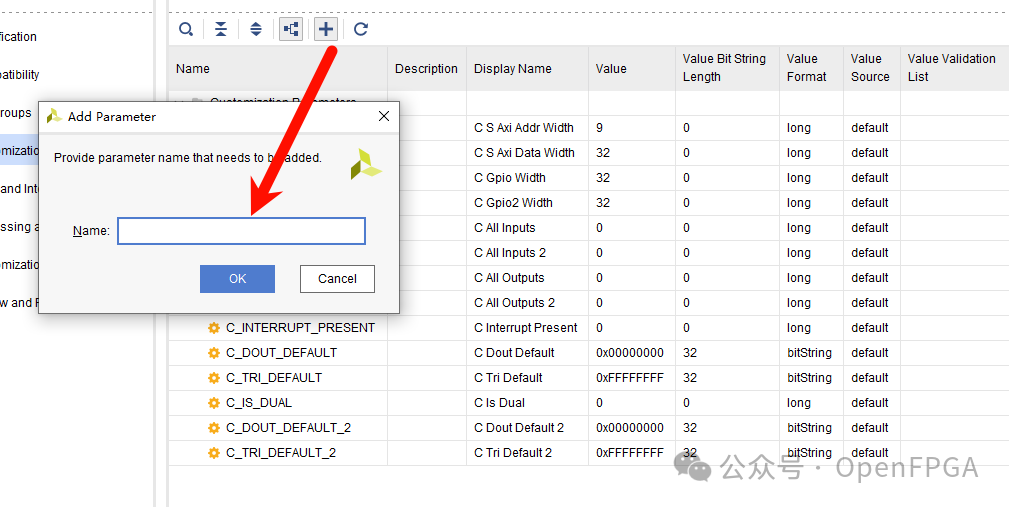

如果有需要自定义参数我们也可以通过下图位置添加，比如我们有几个参数联动需要一个新的参数，那么就可以通过下面方式进行操作：

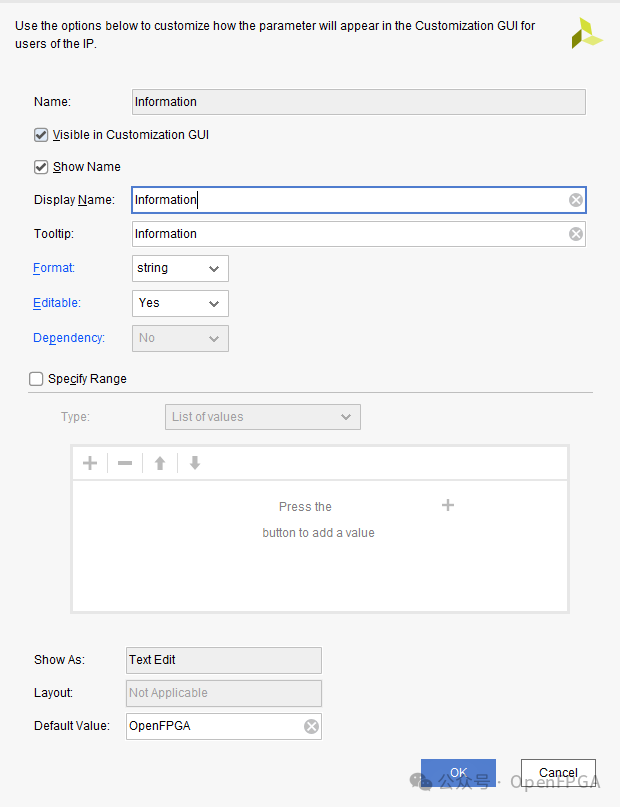

我们这里就添加一个string后续使用：

第五页：Ports and Interfaces

这一页我们放到第七页后面说。

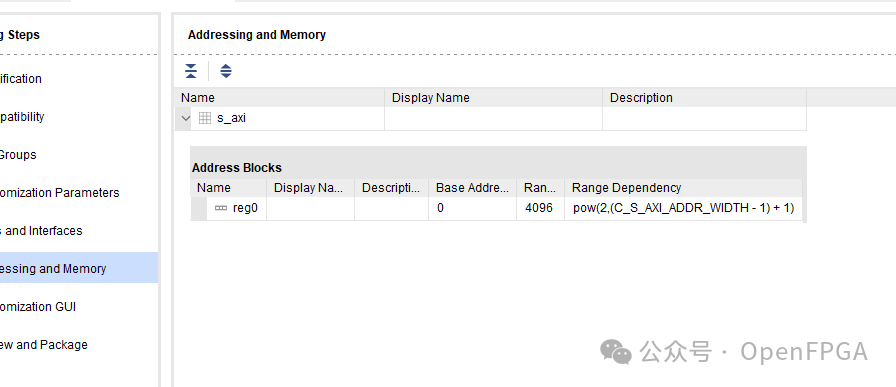

第六页：Addressing and Memory

这里主要针对有AXI或者AXI_Lite接口的IP进行设置，我们这里比较简单没什么需要设置的，默认即可，主要看下range符不符合自己需要的寄存器寻址空间。

第七页：Customization GUI

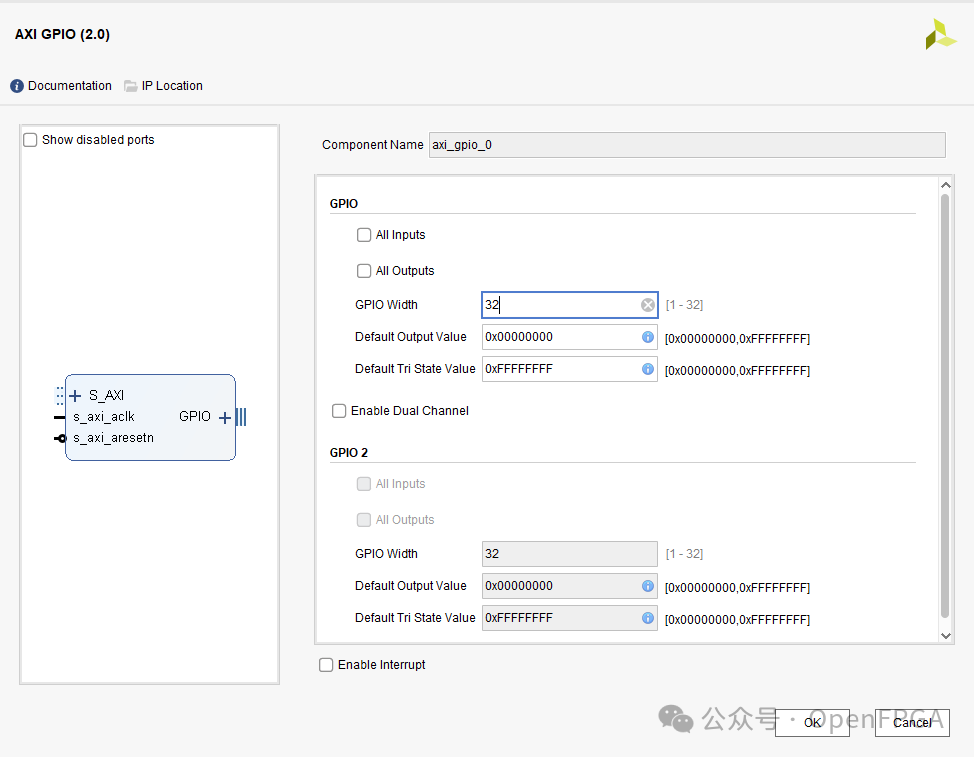

这一页就是核心界面设置，我们先看下官方IP界面：

只有一页，所以不需要添加页，我们这里添加另一个页简单说明一下：

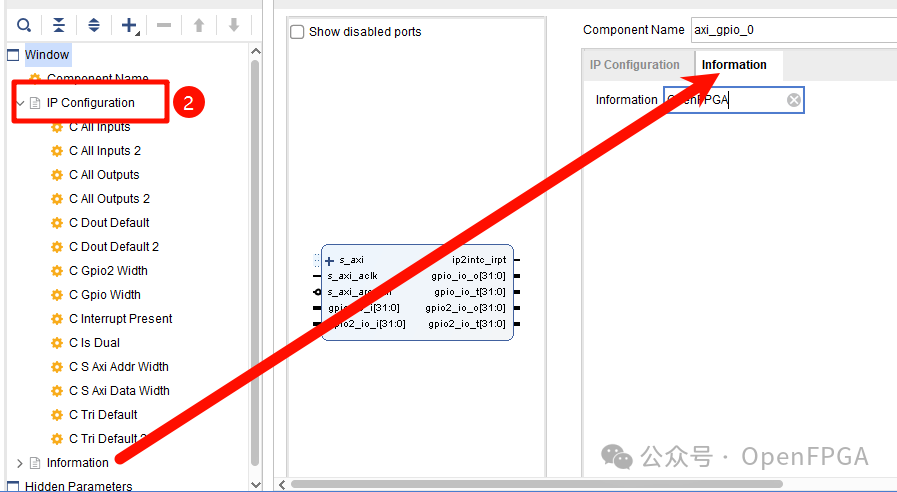

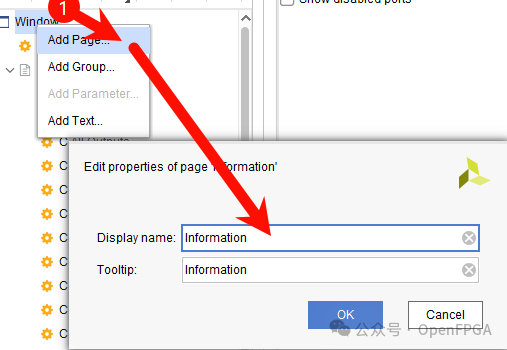

1处右击添加Add Page，添加相关信息，然后将第四页添加的自定义参数“拖”（鼠标直接拖动即可）到里面去，完成后如下：

2处红框可通过右键Edit Page修改名称。

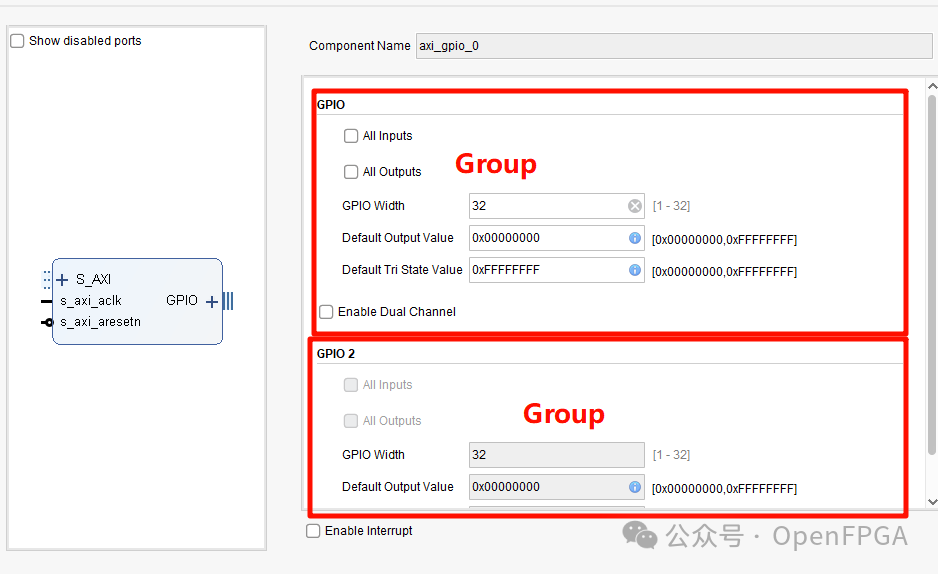

接下来我们点击IP Configuration页，之后就按照官方IP添加Group，我们需要两个Group：

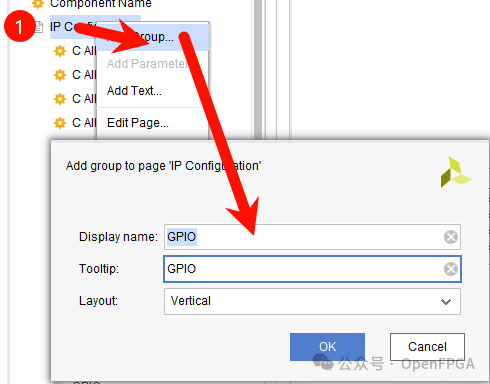

1处右击添加Group，修改名称后再添加一个Group：

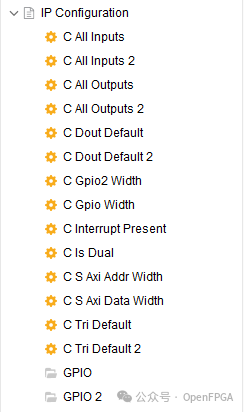

完成后如下：

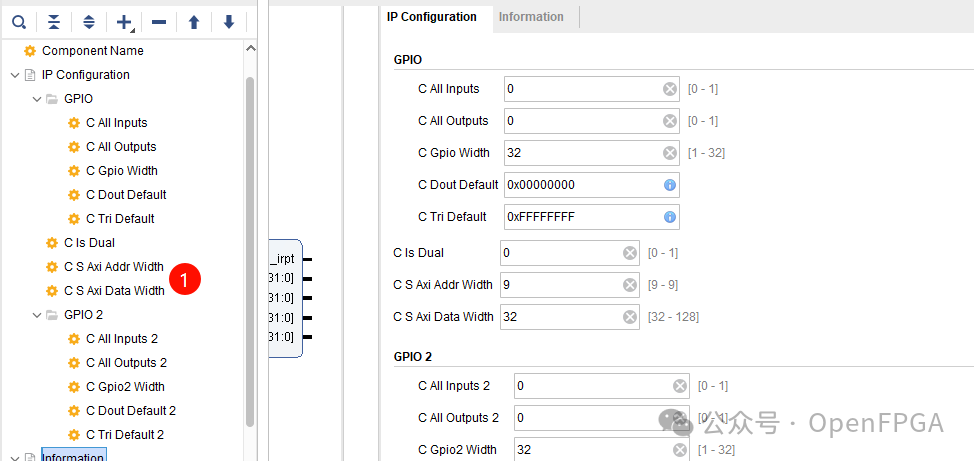

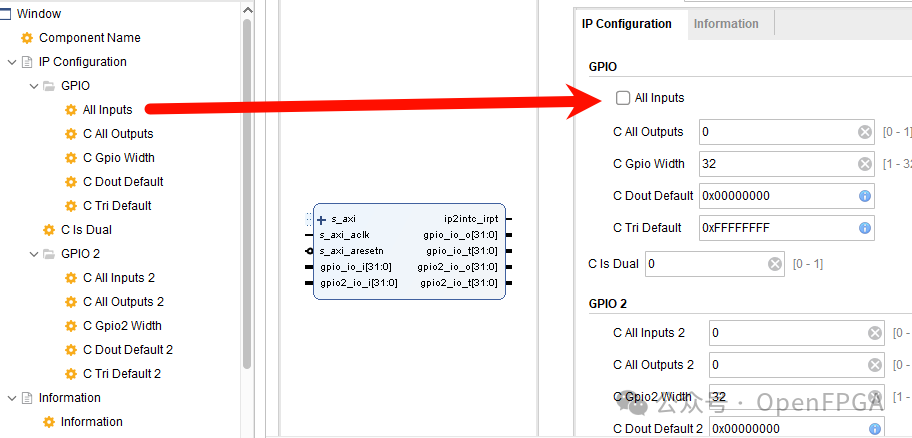

然后按照需求将相关参数分类拖到不同的类别中（顺序注意下），如下：

将不需要改变的参数通过右键Hide Parameter（如上图1位置）。

接下来我们就开始美化修改参数，接下来只操作Group，Group2自己修改即可：

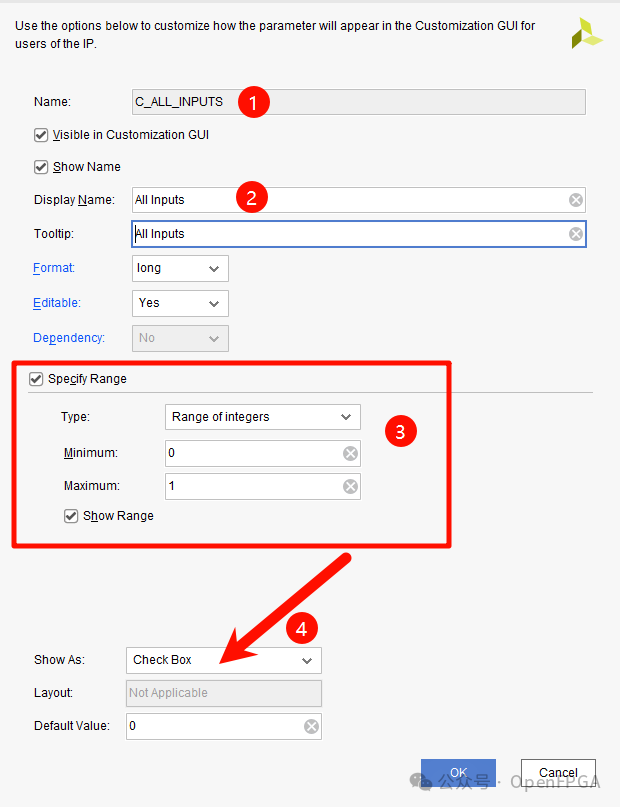

双击C All Inputs参数按照下图修改：

1是识别的名字（很重要）；2是显示名称；3是该参数的范围；4是显示的样式，修改完如下：

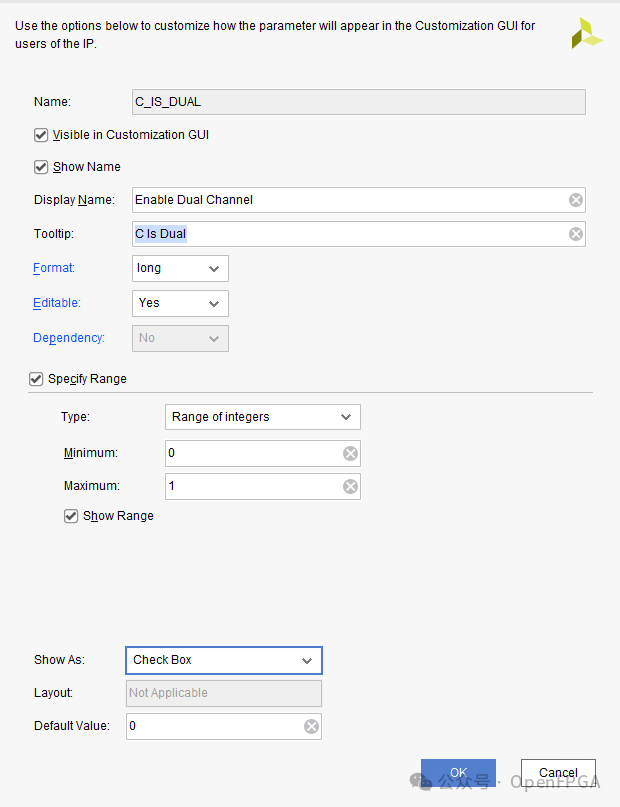

C All Outputs也是同样设置。C Gpio Width、C Dout Default、C Tri Default不需要设置，修改显示名称即可。C Is Dual按照下图设置即可：

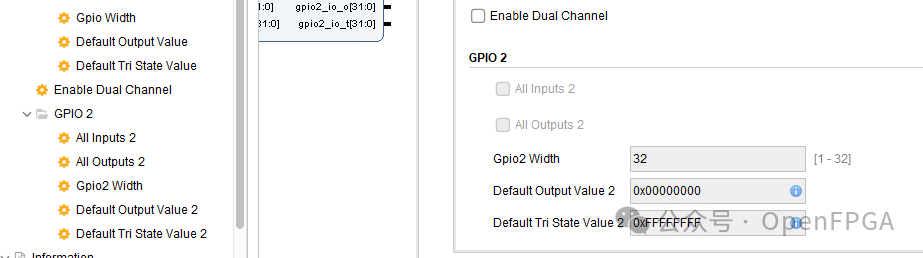

Group 2在C Is Dual没使能的情况下是不能修改的，所以这里需要对Group 2内所有参数进行修改，修改如下：

C All Inputs 2 在C Is Dual等于0情况（不使能），不能进行修改，那么在Editable选择Dependent，然后填写表达式： ，表示C Is Dual不勾选则不能修改，其他参数同这一参数，全部一样修改即可。

完成后如下：

第七页就这样修改完毕。

第五页：Ports and Interfaces

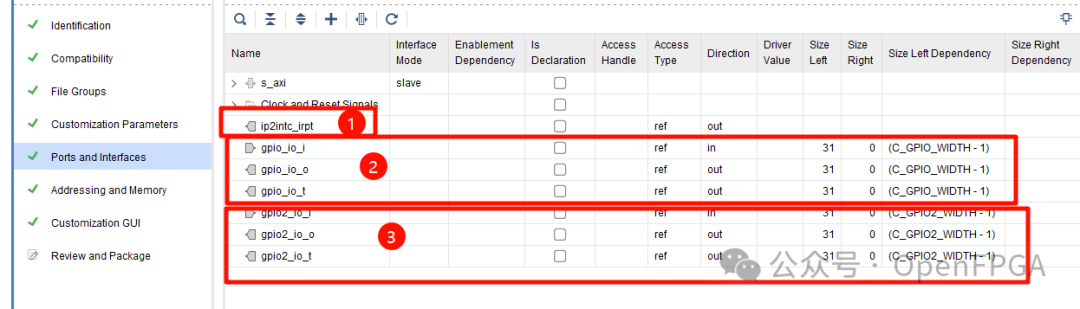

第五页我们先对信号进行分类：

分成如下3组：

第一组就是中断相关，需要将第七页中Interrupt Present（使能中断）打开后才在IP上显示，我们直接修改：

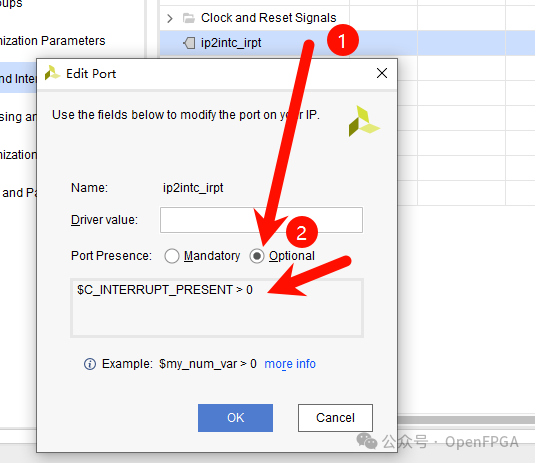

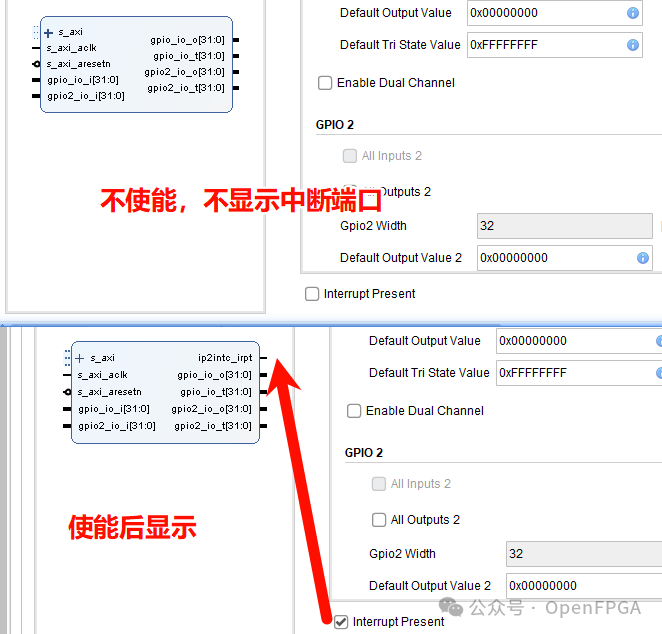

在1处双击后在2处选择Optional，然后在下面方框位置写上表达式（表示使能中断后即可显示这一端口），实际效果如下：

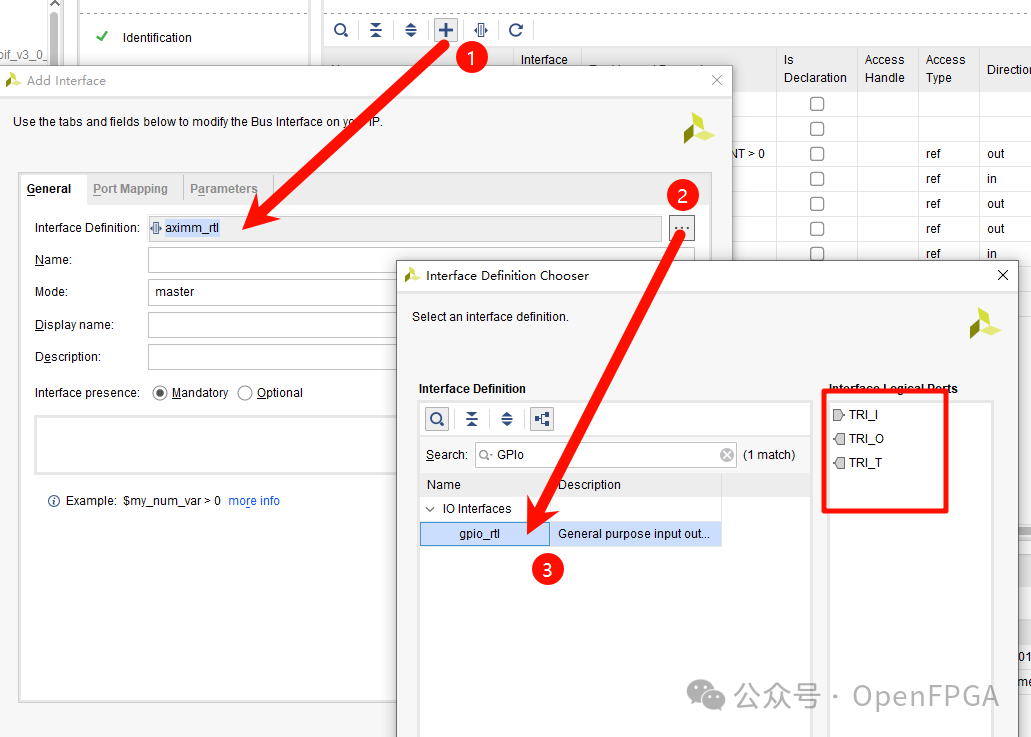

接下来对其他IO进行分类，将GPIO按照下图进行分类：

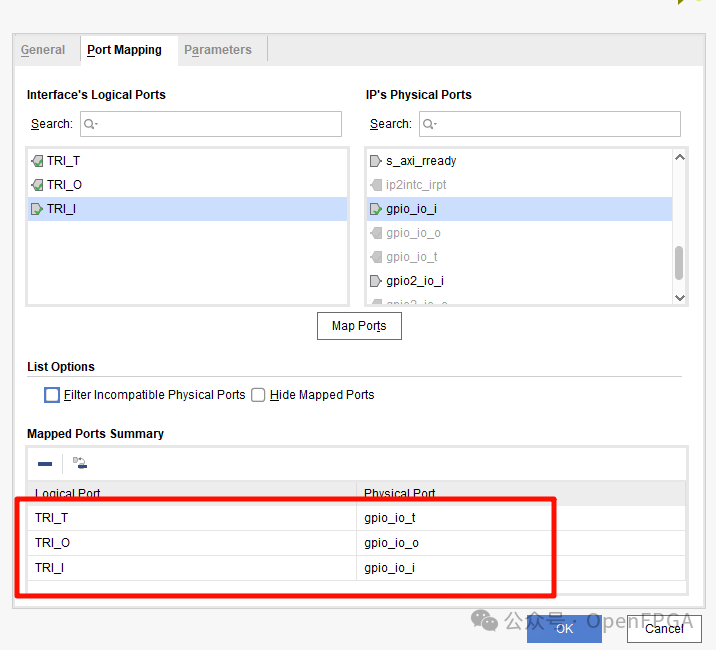

这里选择第二页进行mapping

Gpio 2也如此操作即可，完成后如下：

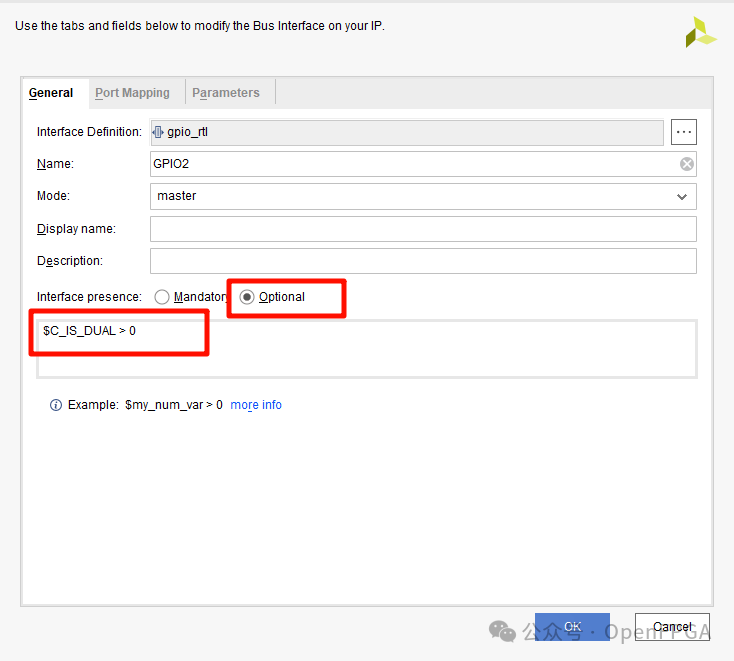

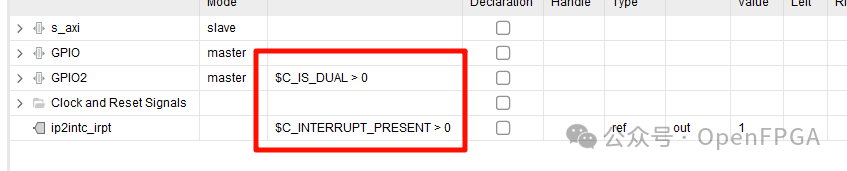

其中GPIO2是在使能第二个端口后才显示，所以我们也按照上面的操作进行设置：

完成后如下：

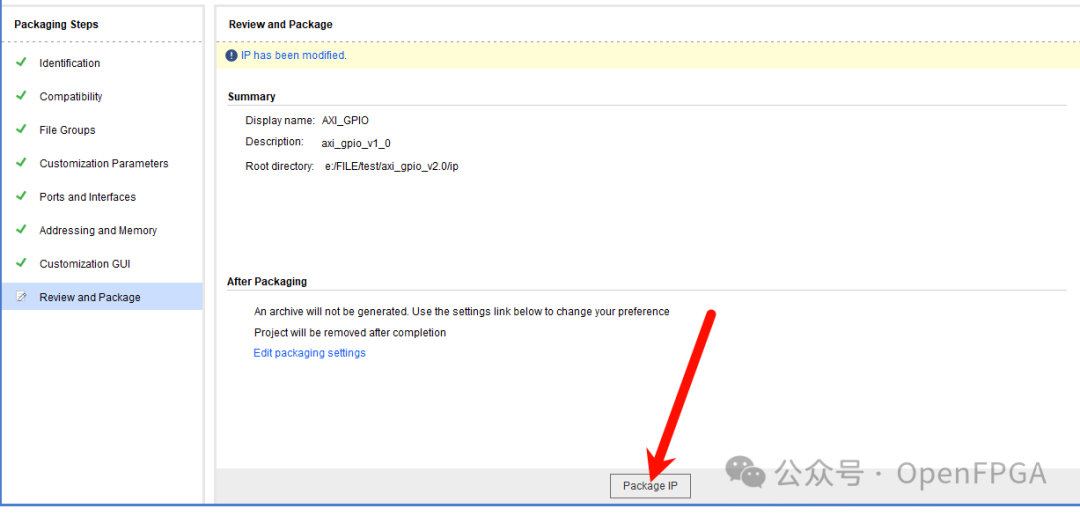

第八页：Review and Package

上面都操作无误后就可以在这一页进行确认完毕，点击箭头位置我们今天就操作完毕：

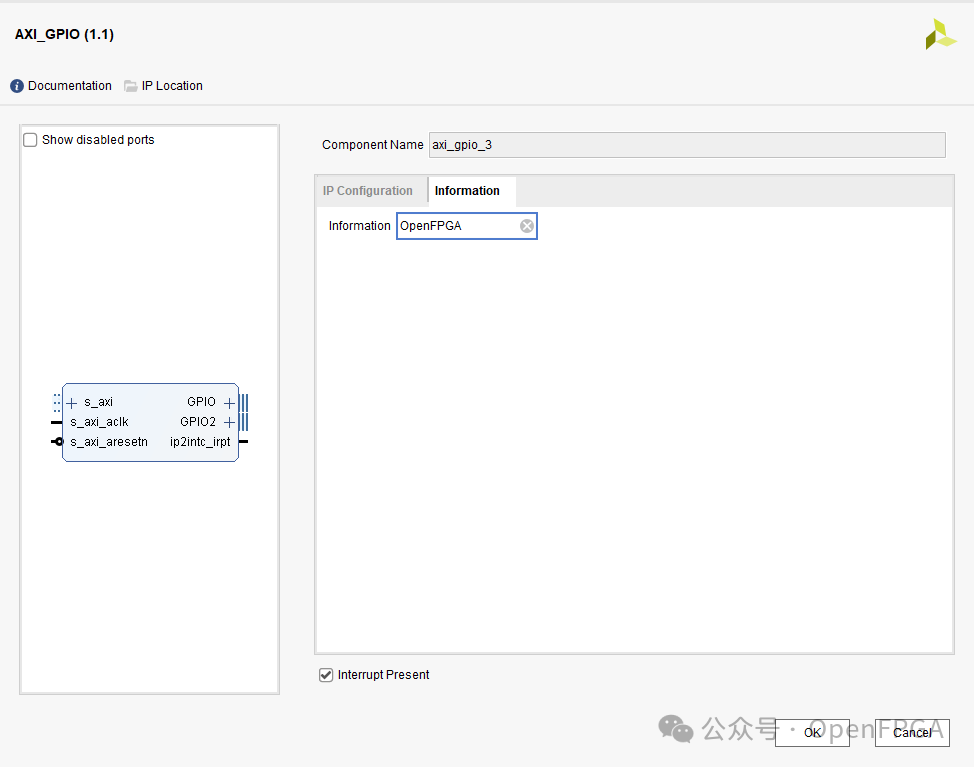

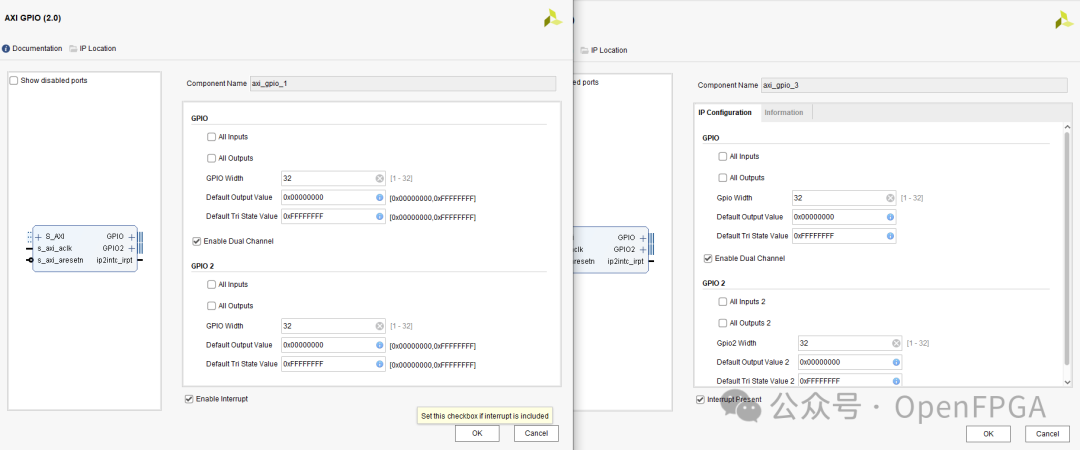

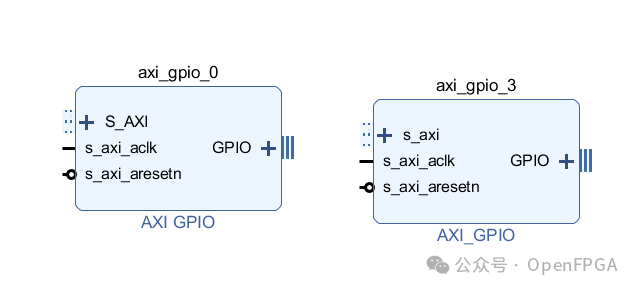

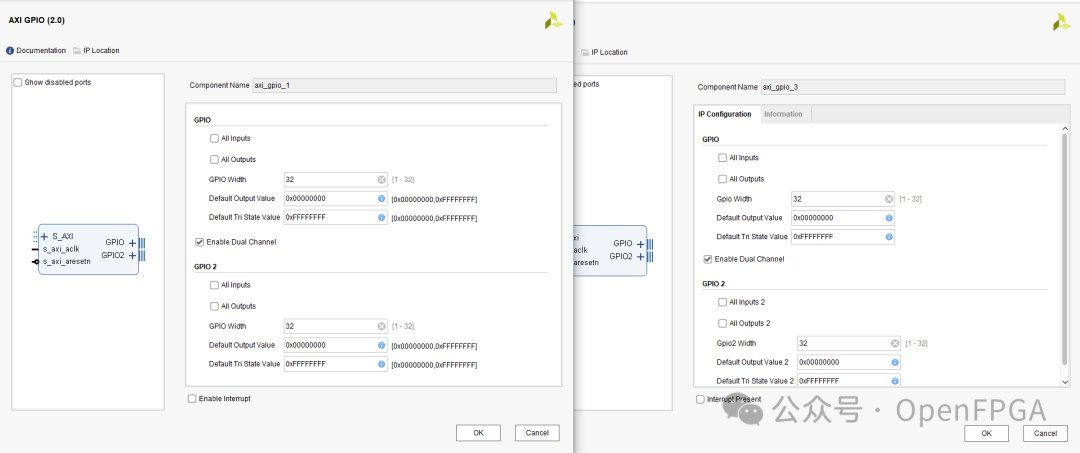

最后来一组对比（和官方IP对比）

总结

很简单的小例子，主要设计到IO分类、端口条件显示、GUI联动可编辑、GUI样式更改等，后续我们再搞个复杂点的，可以点个关注持续关注。

本期例程链接：

https://github.com/suisuisi/FPGATechnologyGroup/blob/main/axi_gpio_v1.1.zip
