作者：Chris Sousa, 莱迪思半导体区域销售经理

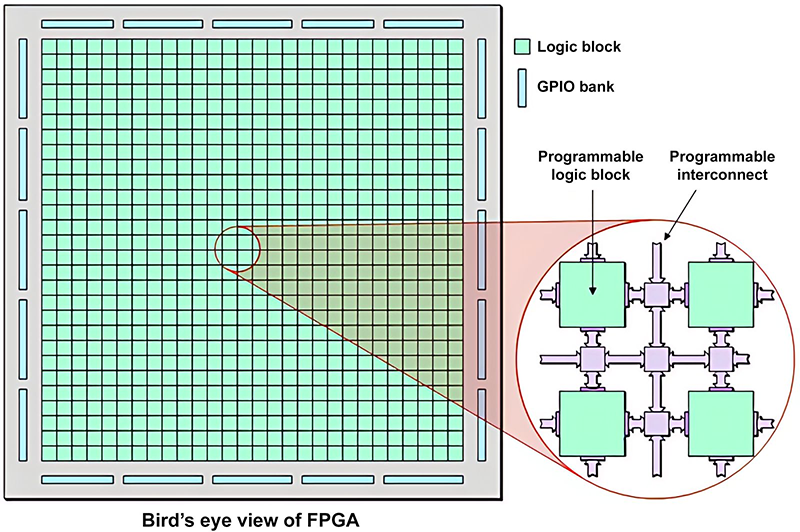

在专用半导体中，现场可编程门阵列（FPGA）因其灵活性和高效性，正在成为推动计算创新的重要力量。
FPGA 能够实现低延迟、低功耗和高性能的设备，这正是人工智能（AI）、机器学习（ML）、高效数据中心以及新一代网络基础设施所需的核心能力。
凭借这些优势，FPGA 为工程师和开发者带来了更多可能性。但需要强调的是，FPGA 并不是解决所有问题的“万能钥匙”。要想真正发挥 FPGA 的潜力，开发者必须理解它的独特优势，并学会如何在设计和实现过程中平衡各类限制条件。
FPGA 设计与开发的关键考量

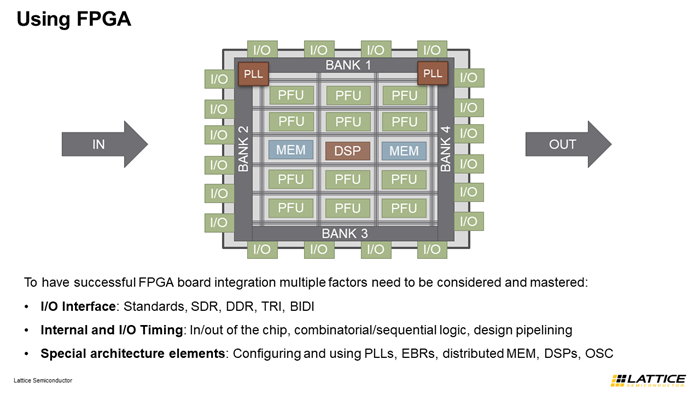

FPGA 并非即插即用，其价值的释放依赖于对性能决定因素的深入理解，主要体现在以下几个方面：
1. 空间与功耗限制
从智能手机到车载边缘传感器，如今的设备越来越小，功耗预算也愈发紧张。这对芯片设计提出了更高要求——开发者需要在设计初期就考虑到空间与能耗的限制，并持续跟踪设计变更对整体系统的影响。
若忽视这些因素，可能导致布线拥堵、能量浪费，甚至在后期被迫进行高成本的返工。只有从一开始就做好资源分配与监控，才能保证最终产品在系统层面和 IP 层面都满足预期规格。
2. 热管理与功率损耗
电路能否可靠运行，不仅取决于供电是否充足，还取决于在运行过程中如何控制损耗和发热。每增加一个功能模块，漏电流和静态功耗都会上升，相应地系统内部温度也会升高。
如果散热处理不当，轻则影响性能和效率，重则导致元件损坏，甚至存在安全风险。因此，在整个设计周期内，始终把热限制与散热策略放在优先级最高的位置，是保障可靠性的前提。
3. 时序与运行速度

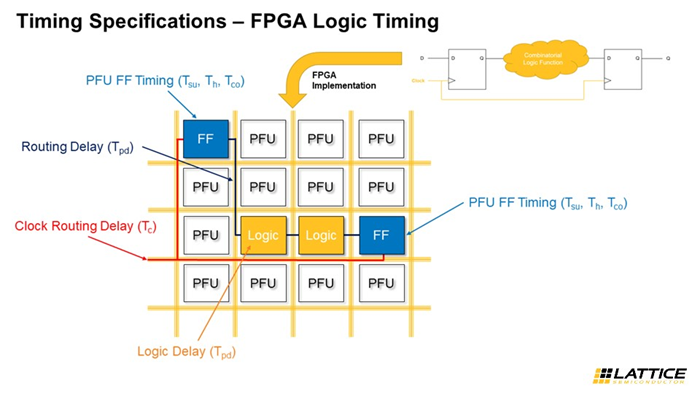

时序约束直接影响布局布线，因为走线长度与电阻、能耗等密切相关。合理的时序设计可以避免建立时间/保持时间违例，提升系统的可靠性。
与此同时，时钟域的划分与同步也是 FPGA 设计的核心环节。如果时钟域管理不当，可能出现亚稳态、数据错误，甚至影响功耗和效率。而且这些问题往往在后期难以修复，排查也非常耗时。
总体来看，功耗、发热、时序三者之间相互影响、环环相扣：更高的功耗会增加发热风险，时序优化会占用额外的空间资源，而热限制又会约束算力发挥。因此，设计过程中每一次选择都可能改变系统的整体需求。
验证与测试的重要性
在进入量产前，开发者必须验证 FPGA 设计是否按预期运行。通过测试，可以尽早发现隐藏问题，避免产品上市后出现高额的返工和替换。
此外，如今已有先进的仿真工具，可以在设计早期对方案进行可行性验证，并快速评估变更的影响。借助这些工具，开发者不仅能节省时间和成本，还能尝试更多创新性的设计思路，甚至为未来的芯片迭代建立模板。
自信地运用半导体
像 FPGA 这样的高性能半导体，已经彻底改变了我们与计算系统的交互方式。它们为开发者提供了灵活性、算力和处理能力，使各行业能够落地更多创新应用。
然而，只有在设计中充分考虑功耗、散热、时序等制约因素，并做到平衡取舍，FPGA 的真正价值才能被释放。随着系统复杂度的提升，掌握“平衡的 FPGA 设计之道”，将是通往下一代计算的关键。
