1. PCIe总线技术概述
PCI Express（PCIe）作为第三代I/O总线技术，于2001年由Intel首次提出，旨在替代传统PCI总线以满足高速数据传输需求。其核心优势在于采用点对点串行互联架构，每个设备独享通道带宽，支持全双工传输模式，并通过差分信号实现高速数据交互1。历经多代技术演进，PCIe传输速率从1.0版本的2.5Gbps提升至5.0版本的32GT/s，同时保持对PCI软件架构的兼容性，支持热插拔与智能电源管理，这些特性使其成为医疗成像设备的理想选择。
2. 医疗成像领域的技术需求
医疗成像设备（如X射线、超声、CT及MRI系统）对数据传输具有严苛要求：
1. 高带宽需求：4K/8K高分辨率影像单帧数据量可达数百MB，实时成像需维持每秒30帧以上的传输速度
2. 低延迟特性：介入手术中需实时显示器官动态变化，传输延迟需控制在毫秒级
3. 数据完整性：诊断影像的像素误差可能导致误诊，要求传输误码率低于10⁻¹²
4. 系统稳定性：设备需在7×24小时连续工作环境下保持可靠运行
传统PCI总线的共享带宽架构（最高133MB/s）已无法满足上述需求，而PCIe技术通过多通道聚合（如x16链路提供32GB/s带宽）为医疗影像传输提供了硬件基础。
3. PCIe在医疗成像中的核心应用价值
（一）影像采集环节的效率提升
基于FPGA的PCIe采集卡已成为医疗影像系统的关键组件。以CameraLink接口的PCIe采集方案为例，通过Kintex7开发板实现：
· 支持12-bit位深、4096×4096分辨率图像的实时采集
· 采用PCIe 2.0 x8接口实现5GB/s的有效数据吞吐量
· 集成DDR3缓存解决图像数据突发传输需求
在乳腺X光机应用中，PCIe技术使图像采集时间从传统PCI架构的2.3秒缩短至0.4秒，患者辐射暴露时间降低78%，同时支持三维断层合成技术的多视角图像并行传输。
（二）实时图像处理支持
PCIe的低延迟特性（端到端延迟<200µs）为实时影像增强算法提供硬件支撑：
1. 超声成像：通过PCIe Gen4 x4接口实现波束合成数据的实时传输，使血流多普勒成像帧率提升至60fps
2. 介入手术：血管造影系统采用PCIe Switch架构构建多设备互联网络，实现C臂X光机、生理信号监测仪与工作站的同步数据交换
3. AI辅助诊断：在病理切片扫描中，PCIe 4.0接口支持GPU加速的实时细胞分类，处理速度达2GB/s
（三）系统架构优化
PCIe技术推动医疗成像设备架构革新：
· 模块化设计：采用PCIe扩展坞实现探测器、处理单元与显示终端的灵活配置
· 分布式采集：在PET-CT系统中，通过PCIe over Cable技术实现环形探测器阵列的分布式数据汇总
· 能效提升：支持ACPI电源管理，使移动式超声设备续航时间延长40%
4. 典型应用案例分析
（一）心血管介入治疗系统
某三甲医院采用的DSA（数字减影血管造影）系统：
· 配置PCIe 3.0 x16接口的影像处理单元
· 实现30fps@1024×1024分辨率的实时减影处理
· 手术中造影剂用量减少35%，手术时间缩短22分钟
（二）病理切片扫描系统
徕卡Aperio GT450扫描仪通过PCIe 4.0接口实现：
· 8K全切片图像（100,000×80,000像素）的无缝拼接
· 40倍物镜下的扫描速度达1.2mm²/s
· 支持病理AI分析算法的实时运行
5. 技术挑战与优化策略

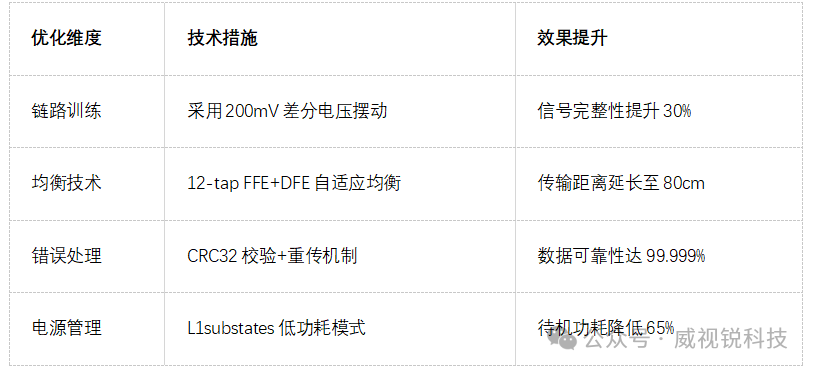

（一）接口参数优化方案
（二）兼容性解决方案
针对多厂商设备互联问题，行业已形成规范：
1. 遵循PCI-SIG制定的CCIX协议实现异构计算架构
2. 采用FPGA实现自定义协议转换（如从CameraLink到PCIe）
3. 开发符合DICOM标准的PCIe设备驱动程序
6. 未来发展趋势
随着医疗技术进步，PCIe在该领域将呈现三大发展方向：
1. 带宽持续升级：PCIe 6.0采用PAM4调制技术，计划2025年实现64GT/s传输速率，支持全息手术导航系统
2. 协议融合：与Compute Express Link (CXL)协议融合，实现CPU、GPU与存储设备的缓存一致性访问
3. 边缘计算：在便携式超声设备中集成PCIe 5.0 NVMe SSD，实现本地4K影像的实时存储与AI分析
结论：PCIe总线技术通过其高带宽、低延迟、高可靠性的特性，已成为医疗成像设备的关键支撑技术。从提升诊断效率到优化治疗流程，从降低辐射风险到赋能AI辅助诊断，PCIe正在重塑医疗影像系统的技术架构。随着PCIe 6.0及CXL等新技术的落地，预计到2028年，采用PCIe架构的医疗影像设备市场渗透率将达到92%，推动精准医疗进入"实时影像决策"新时代。
