引言
在 5G 乃至未来 6G 通信网络中，基站作为核心基础设施，其内部射频拉远单元（RRU）与基带处理单元（BBU）之间的数据传输效率，直接决定了通信质量与网络性能。而 CPRI（通用公共无线电接口）协议，正是保障这一传输过程高效、稳定的关键技术标准。今天，我们就带大家深入解读西安智多晶微电子有限公司的 CPRI 协议演示方案，看看这项技术如何为无线通信赋能。
CPRI 协议Demo介绍
CPRI Demo中的核心模块CPRI基于智多晶的SERDES IP核实现信号的高速传输，在Seal 5000高性能FPGA系列SA5T-100-D0可以支持到10Gbps。Demo使用了两块SA5T-100-D0开发板，一块作为主端，另一块作为从端。两块开发板之间通过FMC子板连接的光模块进行交互，负责将FPGA输出的电信号转换为光信号，或接收光信号并还原为电信号，实现10Gbps速率的光传输。板载100MHz差分时钟晶振作为整个系统的时钟源，内置SERDES的CDR技术保障了数据传输的质量。

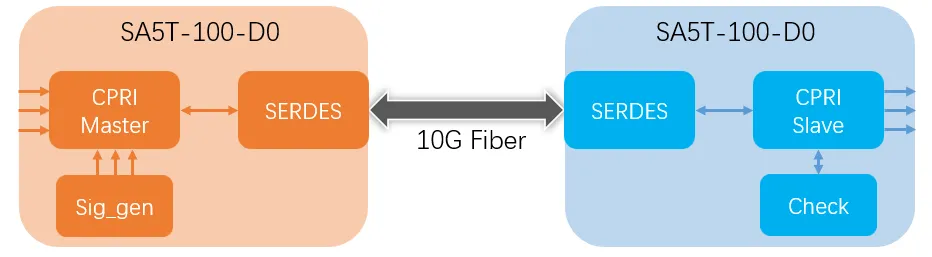

Demo传输系统示意图
在Demo演示环境中，CPRI主端利用信号生成模块来模拟用户并行输入信号，CPRI Master模块会与SERDES之间进行时钟、数据和控制信号的交互。串行数据通过光模块传输至另一开发板的SERDES，同样与CPRI从端进行交互。CPRI Slave模块解析并恢复主端发送的数据，然后Check模块会对输出的数据进行校验，以提示是否有比特错误。
Demo效果
信号生成模块产生4通道、12位I/Q信号，通过从端的错误检测和计数器，对接收到的数据进行误码率评估，从端能够正确恢复主端发送数据，实测误码率为0。
Demo特性
支持4通道、12位并行差分数据输入；
支持10Gbps数据传输；
能够恢复数据和时钟；
具备数据校验功能；
应用场景
6.4G、8G和10G速率的光纤数据传输；
基带信号与射频信号的高速、稳定交互；
ADC多通道输入信号的高速传输；
如需Demo环境请联系技术支持和销售。
