作者：Lucas，来源：易灵思官微

在数字经济飞速发展的今天，数据传输速率已成为硬件性能突破的核心瓶颈。作为国内首款适配中端FPGA的PCIe Gen4高速接口方案，钛金高速接口的闪亮登场，凭借高速低功耗特性、灵活配置能力与全面协议支持，成为FPGA硬件设备实现高速互联的首要选择。其控制器硬件架构由物理介质附加层（PMA）和物理编码子层（PCS）两大核心模块组成，其中PCS硬核支持SGMII、10GBase-R、PCIe Gen4及PMA Direct等多种协议。

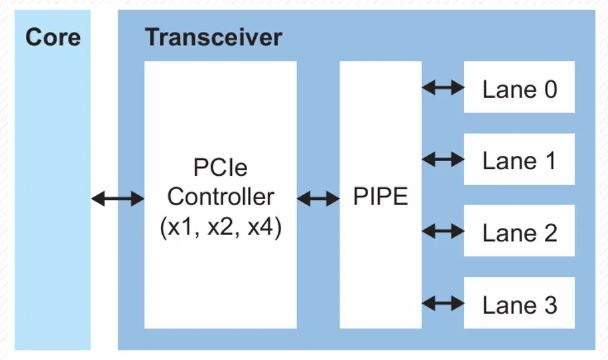

简介

从性能参数来看，钛金PCIe控制器的硬实力尤为突出：其最高支持Gen4 x4的链路配置，单Lane速率可达16Gbps，整个链路的理论带宽最高可达64Gbps，相比友商的PCIe Gen3（单Lane 8Gbps）实现了速率翻倍，意味着数据传输效率直接翻倍提升；且单芯片可支持两个PCIe硬核控制器，能够轻松应对大型文件传输、高清视频流处理、算力密集型计算等高速数据交互场景。


在工作模式上，这款控制器提供了极强的灵活性，可根据实际应用需求配置为端点（EP）模式或根端口（RP）模式，适配不同的硬件拓扑架构。从数据流向来看，用户侧发起的PCIe操作会通过AXI4从端口驱动，而主机侧发起的操作则由AXI4主端口承载，这种双端口设计让控制器既能作为“数据接收端”响应外部请求，也能作为“数据发起端”主动发起交互，完美适配复杂系统中的数据交互需求。

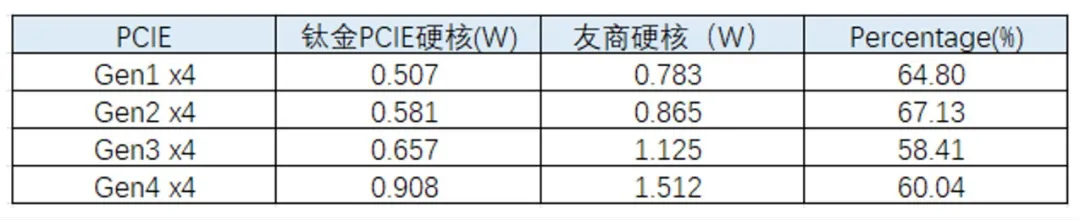

无论是服务器、工业控制设备，还是高端显卡、存储阵列，钛金PCIe Gen4控制器都能凭借其低功耗、高速率、高兼容性的优势，成为连接硬件组件的“高速桥梁”。接下来，我们将深入解析其核心特性与技术细节，带大家全面认识这款PCIe硬核控制器。

核心特性

基于钛金PCIe控制器的硬件架构与协议支持，其核心特性围绕“高速、灵活、稳定、低耗”四大维度展开，既充分发挥了PCIe Gen4的协议优势，又针对实际应用场景进行了深度优化，具体特性如下：

2.1 极致速率与带宽，释放Gen4潜力

控制器最高支持PCIe Gen4 x4链路配置，单Lane传输速率稳定在16Gbps，链路总带宽可达64Gbps。这一性能指标意味着数据传输延迟大幅降低，单位时间内可传输的数据量翻倍，能够满足算力密集型场景（如AI推理、高性能计算）和大数据吞吐场景（如分布式存储、4K/8K视频编辑）的核心需求。相比友商产品，无需通过增加链路数量即可实现带宽翻倍提升，有效降低了硬件设计的复杂度与成本。在PCIe Gen4 x4硬核读写带宽测试中，写速度持续超过7500MB/s，读速度持续超过7400MB/s。

2.2 双模式配置 + AXI4-MM接口，适配多元场景

支持端点（EP）和根端口（RP）两种工作模式，可灵活融入不同的系统拓扑。EP模式下，控制器作为外设接口与主机互联（如显卡、网卡等外设场景）；RP模式下，控制器可作为系统主控制器连接多个外设（如SSD、WiFi6等主控场景）。同时，通过AXI4-MM主/从端口实现数据交互，AXI4-MM协议作为业界主流的高性能总线协议，具备突发传输、乱序访问等优势，能够与FPGA逻辑架构高效协同，提升系统整体数据处理效率。

2.3 完整中断与消息机制，保障信号响应及时

配备专用中断接口和带内消息中断接口，全面支持传统中断、MSI和MSI-X三种中断模式。传统中断适用于简单场景的信号反馈，MSI通过将中断封装为消息包传输，减少了中断请求的资源占用，而MSI-X则支持更多独立中断向量，能为多设备、多任务场景提供精准的中断响应。三种模式的灵活适配，确保了从简单工业控制到复杂服务器系统等不同场景下，设备状态变化都能被及时捕获和处理。

2.4 虚拟化与多功能支持，应对复杂系统需求

支持SR-IOV（单根I/O虚拟化）技术，最多可配置4个物理函数（PF），每个物理函数又能支持多达16个虚拟函数（VF），总计支持64个虚拟函数。这一特性让单块PCIe设备能被多个虚拟机共享，无需为每个虚拟机配置独立硬件，大幅提升了服务器等虚拟化场景的硬件利用率。同时，多PF/VF的配置能力也让控制器能同时承载多个独立的业务负载，满足复杂系统的多功能集成需求。

2.5 高级错误报告与流量优化，提升系统可靠性

具备高级错误报告（AER）功能，能够实时监测传输过程中的各类错误并详细记录错误类型、位置等信息，方便工程师快速定位故障根源，降低系统维护成本。同时支持TLP处理提示（TPH）和路由标签（Steering Tag）技术，TPH能让主机提前知晓数据包的处理优先级，优化缓存利用效率；路由标签则可实现数据包的精准路由，避免传输拥堵，进一步提升了数据传输的流畅性和系统稳定性。

2.6 灵活复位与电源管理，平衡性能与功耗

支持功能级复位（FLR）和多种电源管理状态，FLR允许只复位单个PCIe功能而不影响整个链路或其他功能，特别适合多设备共享链路的场景（如服务器多网卡配置），避免了局部故障导致整体系统重启。电源管理方面则覆盖L0s、L1、L1子状态及L2等多种低功耗模式，可根据系统负载动态调整功耗，在保证高性能的同时降低待机或轻载状态下的能源消耗，适配移动设备、工业控制器等对功耗敏感的场景。在实际运行功耗测试中，功耗优于友商40%左右。


功能描述

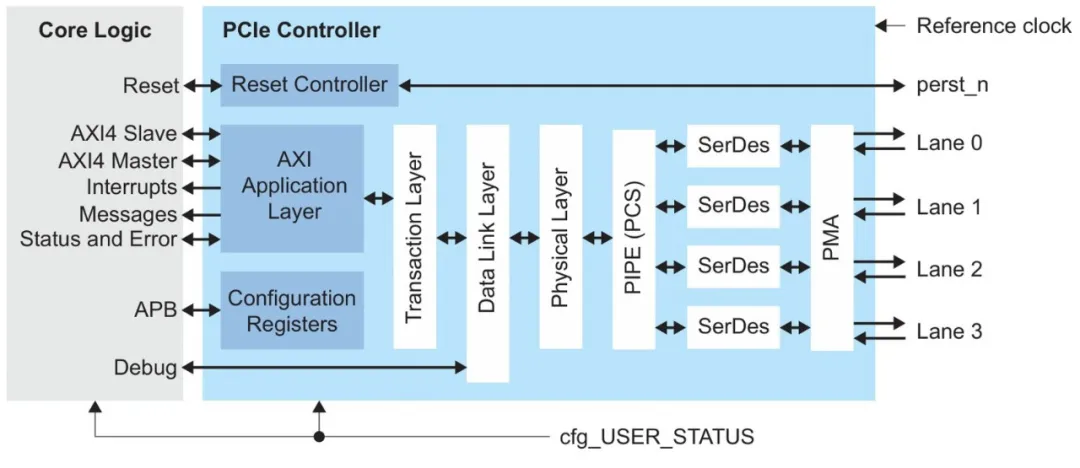

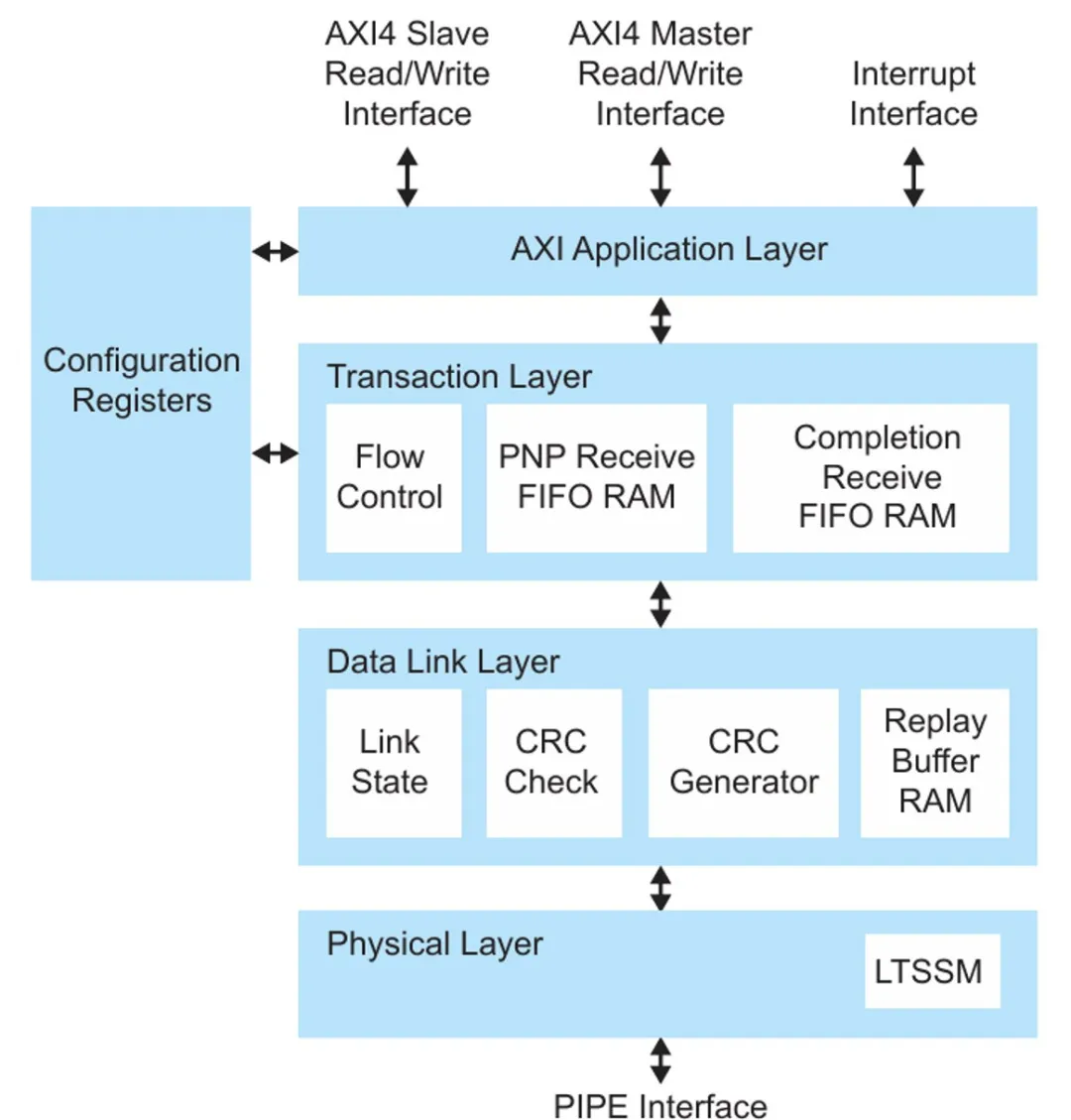

PCIe协议的核心优势在于其清晰的分层架构设计，钛金PCIe硬核控制器严格遵循这一架构，通过物理层、数据链路层、事务层的协同工作，实现了高速、可靠的数据传输。这三层架构如同“高速物流系统”：物理层是“运输公路”，负责数据的物理传输；数据链路层是“物流调度中心”，保障数据传输的完整性；事务层是“快递分拣中心”，负责数据的定向分发。下面我们逐一拆解各层的工作机制。


3.1物理层

物理层是PCIe数据传输的物理载体，完成PCS到PMA之间的数据交互，处理传输过程中的信号同步、失真校准等问题。钛金PCIe硬核控制器的物理层设计充分适配Gen4的高速特性，具体工作流程如下：

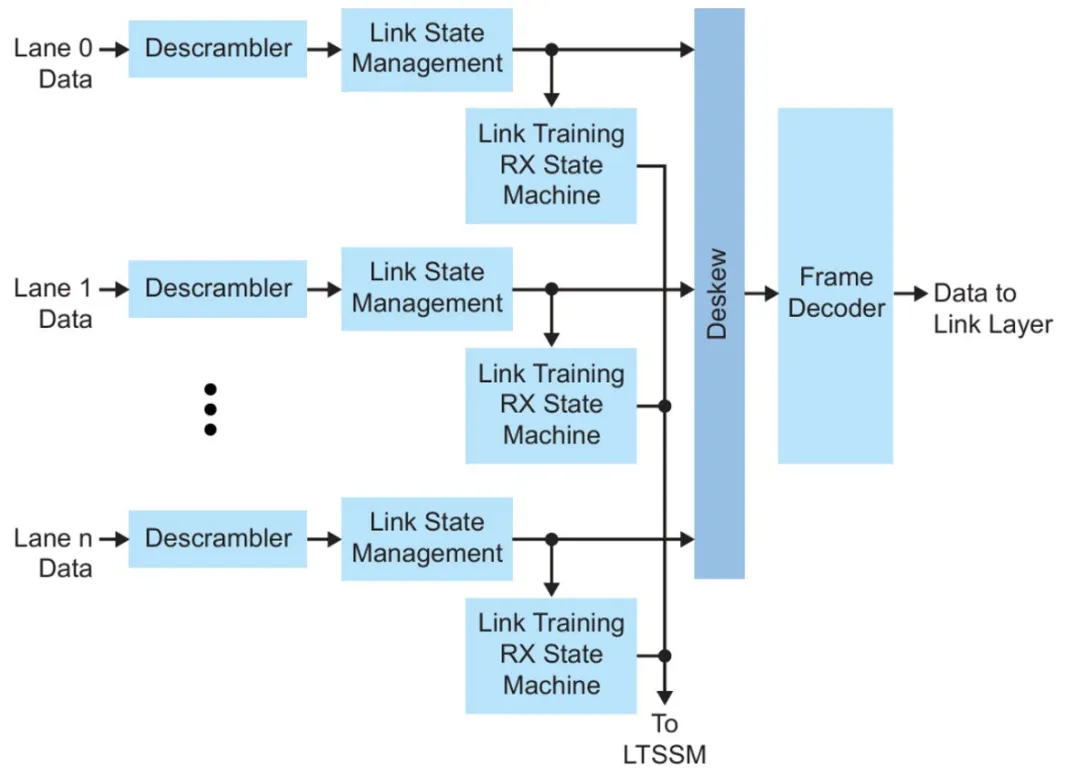

3.1.1接收（RX）侧工作流程

  1. 数据通过PIPE接口从PMA输入，每个Lane采用32位接口，时钟频率根据链路速率可配置为62MHz、125MHz、250MHz或500MHz（对应不同PCIe速率）。

  2. 数据首先被转换到核心时钟域，确保与控制器内部逻辑时钟同步。

  3. 每个Lane的数据独立进行解扰处理，恢复原始数据。

  4. 通过SKP序列（跳过序列）对多Lane数据进行去偏斜处理，确保所有Lane的数据包对齐，避免因传输延迟差异导致的数据错乱。

  5. 帧解码器解析对齐后的数据包，移除起始符（SOP）和结束符（EOP）等帧定界符，同时识别数据包类型并检测传输错误，最终将处理后的数据包发送至数据链路层。

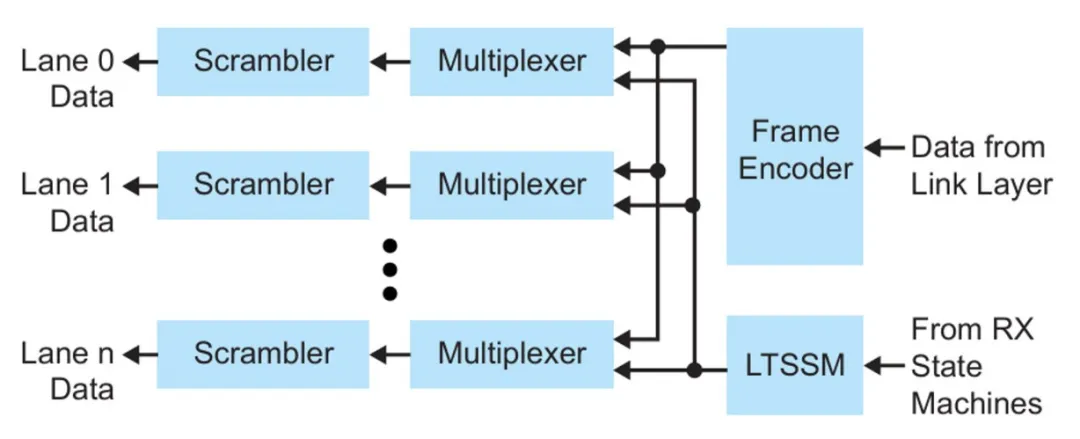

3.1.2发送（TX）侧工作流程

  1. 从数据链路层接收128位宽的数据包及旁带信号。

  2. 帧编码器为数据包添加SOP和EOP定界符，确保接收端能正确识别数据包边界，并将数据包对齐到对应的传输Lane上。

  3. 数据包与链路训练状态机（LTSSM）生成的训练序列进行多路复用，链路训练阶段会屏蔽数据传输，由LTSSM控制各Lane进行协商；正常传输时则优先发送数据。

  4. 每个Lane的数据包独立进行扰码处理，然后通过PIPE接口输出到PMA。


3.1.3关键技术：SRIS与 RX Lane Margining

  • SRIS：支持独立参考时钟扩频（SRIS）技术，支持的频偏可达5600ppm。在SRIS模式下，控制器会按固定间隔发送SKP OS（跳过有序集），8b/10b编码模式下每128个符号发送一次，128b/130b编码模式下每32个块发送一次，用于补偿时钟偏差。若遇到大型TLP（事务层数据包）无法按时发送，会累积SKP OS并在TLP传输结束后集中发送，确保时钟同步不中断。

  • RX Lane Margining：接收端容限测试功能，允许系统软件在链路处于L0（正常工作）状态时，检测接收端在不同时序和电压条件下的传输余量。支持所有Lane同时进行容限测试，适配PIPE 4.4.1接口，通过可编程寄存器配置测试参数。该功能能提前发现接收端的稳定性隐患，帮助工程师优化硬件设计或调整传输参数，避免因电压波动、时序偏差导致的数据错误。

3.1.4链路训练与状态机（LTSSM）

物理层的核心控制逻辑是LTSSM，负责链路初始化、速率协商、状态监测等关键操作。上电或复位后，LTSSM会自动与对端设备进行协商，确定链路速率（如Gen4 16Gbps）、链路宽度（如x4）等参数，并通过训练序列校准信号时序，确保链路稳定后再进入数据传输状态。若传输过程中出现信号异常，LTSSM会自动触发链路恢复流程，若恢复失败则会通知上层进行错误处理，是保障物理层可靠性的“核心大脑”。

3.2 数据链路层

数据链路层位于物理层与事务层之间，核心职责是保障数据传输的完整性和有序性，相当于为数据传输添加了“安全防护网”，主要通过以下机制实现：

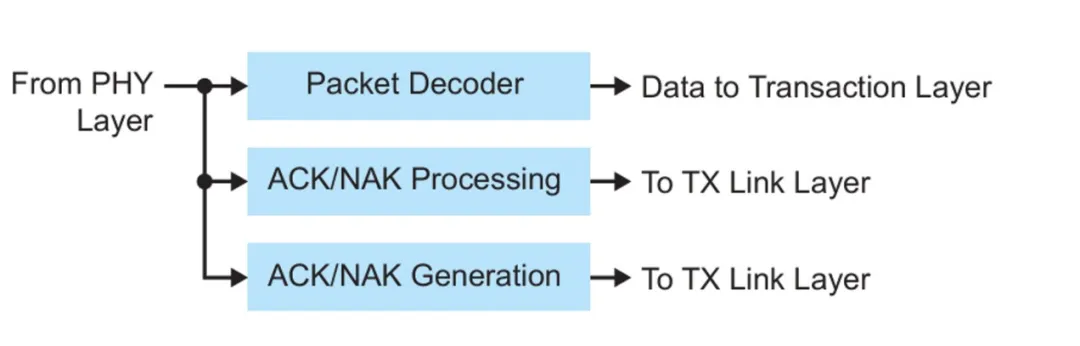

3.2.1接收（RX）侧工作流程

  1. 从物理层接收去除帧定界符后的数据包，首先通过CRC校验器验证数据包的LCRC（链路层CRC），检测数据在传输过程中是否因干扰发生错误。

  2. 若LCRC校验通过，剥离LCRC字段后将数据包转发至事务层；若校验失败，会根据错误类型触发重传请求或错误报告，确保错误数据不被上层处理。

  3. 独立的状态机负责数据链路层初始化，与对端设备协商流量控制、重传机制等参数，确保双方工作模式一致。

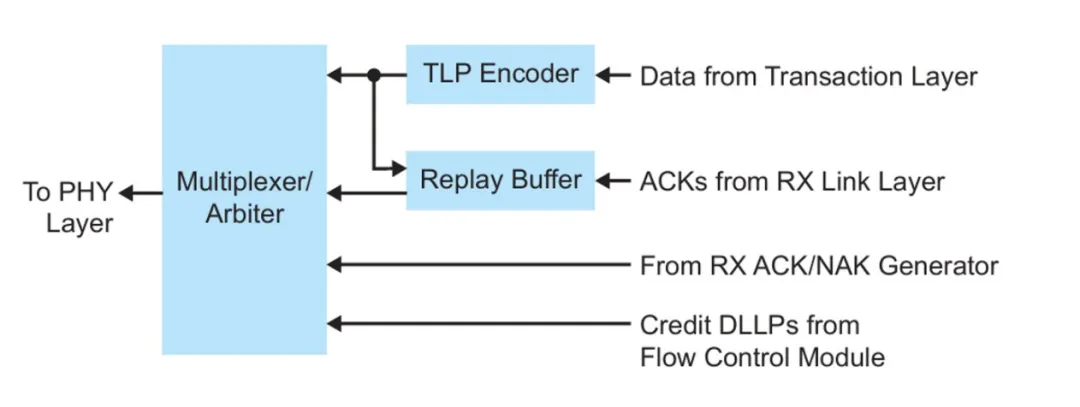

3.2.2发送（TX）侧工作流程

  1. 从事务层接收128位宽的数据包，为其添加LCRC字段（用于接收端校验），确保数据完整性可验证。

  2. 将数据链路层数据包（如ACK确认包、流量控制DLLP）与事务层TLP进行多路复用，按优先级调度传输顺序，确保确认包、流量控制包等关键信号优先传输，避免数据拥堵。

  3. 数据包存储在重放缓冲区中，若未收到对端的ACK确认，会自动重传该数据包，直到确认接收或触发超时错误，彻底解决数据丢失问题。


3.2.3核心机制：流量控制与重传保障

  • 流量控制：采用基于信用的流量控制机制，对端设备会定期告知当前可用的接收缓冲区大小（信用值），本端控制器仅在信用值充足时发送数据包，避免因接收端缓冲区溢出导致数据丢失。

  • 重传机制：重放缓冲区会暂存已发送但未确认的数据包，接收端通过ACK DLLP（数据链路层数据包）确认正确接收，若超时未收到确认或收到NACK（否定确认），则从缓冲区中取出数据包重新发送，确保数据传输的可靠性。

3.2.4数据链路层特性交换与流量控制扩展

  • 数据链路特性交换：支持PCIe 4.0规范中的数据链路特性交换功能，通过配置寄存器启用后，控制器会在链路进入L0状态后发送特性DLLP，与对端协商流量控制等参数。若对端不支持该功能，控制器会在收到INITFC1 DLLP后切换至初始化状态，确保兼容性。

  • 扩展流量控制：支持缩放流量控制，可通过寄存器修改缩放因子和信用限制。接收端会向对端通告头部和有效载荷的最大信用值，发送端根据信用值调整传输节奏，避免缓冲区溢出。若检测到流量控制协议违规（如超出信用额度限制），会触发FCPE（流量控制协议错误）并上报。

3.2.5 ACK聚合：提升传输效率

控制器支持ACK DLLP聚合功能，优化传输效率：正常情况下，每个接收的TLP对应一个ACK DLLP；若发送端正忙于传输TLP，ACK DLLP会等待当前TLP传输完成后发送。若等待期间收到新的TLP，控制器会将多ACK DLLP聚合为一个，携带最高序列号，减少DLLP的传输数量，节省链路带宽。

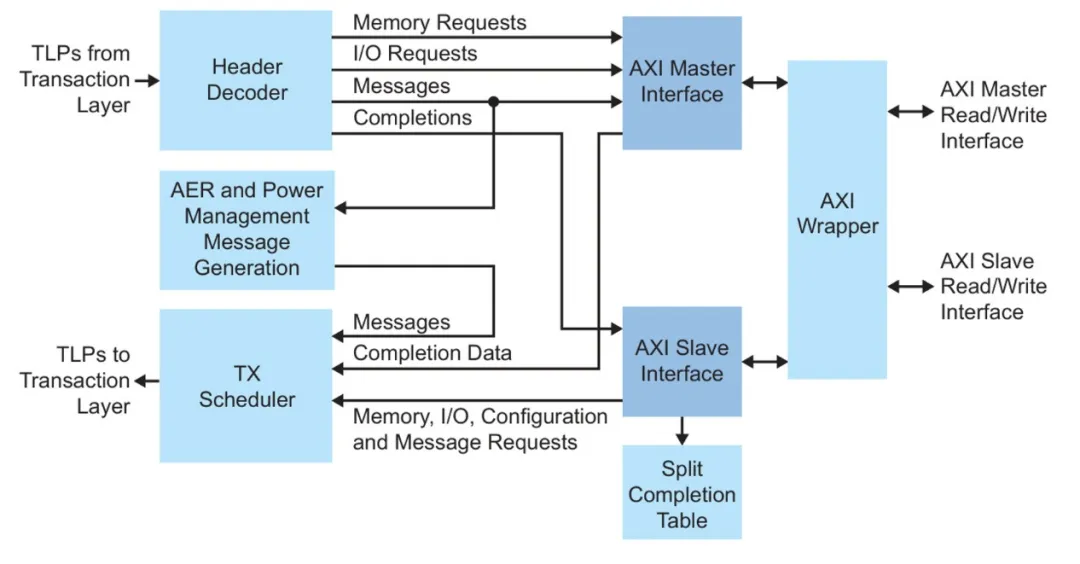

3.3 事务层

事务层是PCIe硬核的“上层大脑”，负责数据包的解析、路由、调度，以及与应用层（如AXI接口）的交互，核心是将应用层的请求转换为PCIe协议支持的TLP，同时将接收的TLP转换为应用层可识别的数据格式。

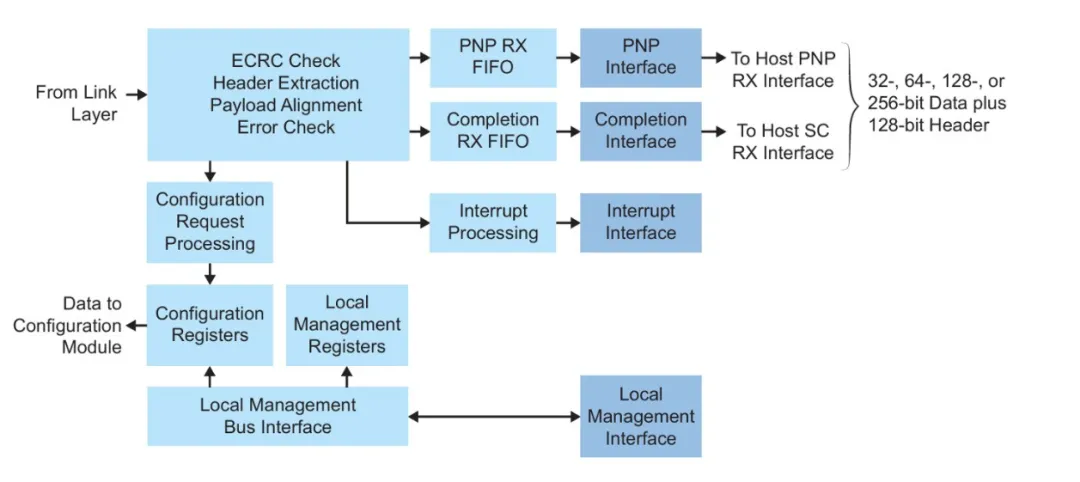

3.3.1接收（RX）侧工作流程

  1. 从数据链路层接收经过完整性校验的数据包，存入接收FIFO缓冲区，确保只有完整的数据包才会被处理，避免碎片化数据导致的解析错误。

  2. 对数据包进行解码，识别TLP的类型（如内存读写、I/O读写、配置读写、消息包等）、目标地址、数据长度等关键信息。

  3. 根据解码结果，将数据包转发至对应的主机接口（Posted包无需确认，如写操作；Non-Posted包需确认，如读操作）或完成包（Completion）接口，避免不同类型数据包的传输冲突。

  4. 对于中断消息等特殊数据包，直接转发至内部中断处理模块，确保及时响应。

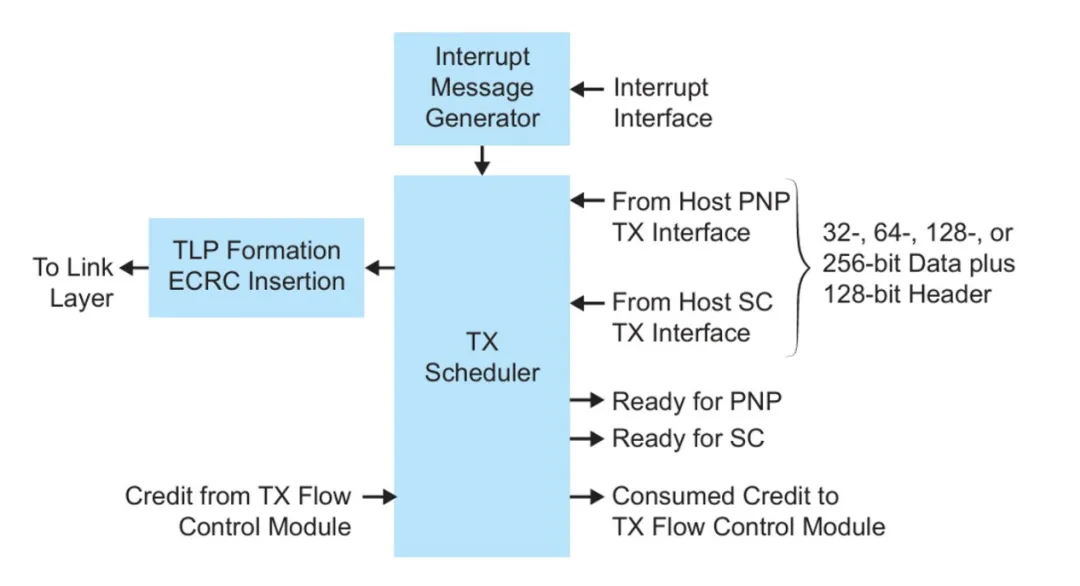

3.3.2发送（TX）侧工作流程

  1. 从客户端逻辑（如AXI应用层）接收数据请求，按请求类型（Posted/Non-Posted/完成包）通过独立接口传入事务层。

  2. 状态机对请求进行处理，封装为符合PCIe协议的TLP，添加必要的头部信息（如地址、长度、类型标识）和ECRC（可选）。

  3. 按优先级对TLP进行调度，优先传输高优先级请求（如紧急消息、完成包），并通过公共数据路径转发至数据链路层，确保传输效率。


3.3.3核心价值：灵活适配与精准路由

事务层的设计核心是“适配性”和“高效性”：通过对不同类型请求的分类处理，适配内存访问、I/O控制、配置管理等多种应用场景；通过优先级调度和独立接口设计，避免传输拥堵；通过TLP头部的精准编码，实现数据包的定向路由，确保数据能准确送达目标设备或应用模块，是连接应用层与底层传输的“关键桥梁”。

3.4 AXI 应用层

AXI（Advanced eXtensible Interface）作为ARM推出的高性能总线协议，是钛金PCIe控制器连接用户逻辑（如FPGA内部模块、DMA引擎、内存控制器）的核心接口。简单来说，AXI应用层就像一位“翻译官”——将PCIe协议TLP（事务层数据包）转换为AXI信号，让用户逻辑无需理解复杂的PCIe协议就能直接交互；同时也能将用户逻辑的AXI请求转换为TLP，发送到PCIe链路上。


AXI 应用层包含三大核心接口，分工明确：

  • AXI 主接口（Master Interface）：接收PCIe链路传来的请求（如主机对设备的读写），转换为AXI信号发送给用户逻辑（如设备的内存控制器），是“设备接收外部请求”的通道。

  • AXI 从接口（Slave Interface）：接收用户逻辑发起的请求（如设备主动读取主机内存），转换为TLP发送到PCIe链路，是“设备主动发起请求”的通道。

  • 消息与中断接口：处理PCIe链路上的消息包和中断信号，确保设备状态能及时反馈给主机。

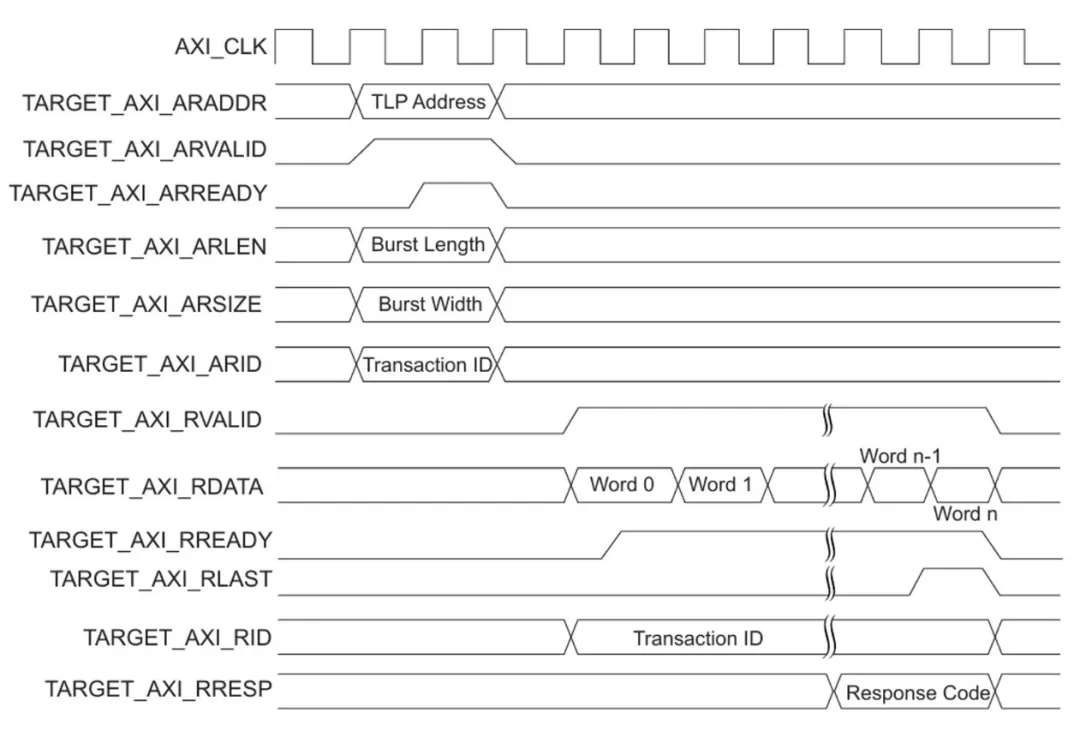

3.4.1 AXI 主接口读操作：数据从PCIe到用户逻辑的“按需提取”

AXI主接口读操作负责将主机发起的“读请求TLP”转换为AXI信号，从用户逻辑中读取数据并返回给主机。读操作是“分裂事务”（地址和数据通道分离），就像先提交“取件单”（地址），再领取“包裹”（数据），流程清晰且高效。


1. 地址通道发起请求：控制器解析读请求TLP后，通过AXI主接口的地址通道向用户逻辑发送请求参数，包括TARGET_AXI_ARADDR（读起始地址）、TARGET_AXI_ARLEN（突发传输长度）、TARGET_AXI_ARSIZE（数据包大小）等，同时断言TARGET_AXI_ARVALID信号表示地址有效。

2. 用户逻辑确认地址：用户逻辑准备好后，断言TARGET_AXI_ARREADY信号，告知控制器“可开始读取数据”。

3. 数据通道返回数据：用户逻辑通过数据通道TARGET_AXI_RDATA发送数据，断言TARGET_AXI_RVALID表示数据有效，TARGET_AXI_RLAST标记最后一包数据。控制器通过TARGET_AXI_RREADY信号控制接收节奏，确保数据稳定接收。

4. 特殊场景处理：若TLP长度超过AXI最大突发长度，控制器会将其拆分为多个AXI读事务，用相同的TARGET_AXI_ARID标记，确保数据顺序正确；对于非对齐地址的TLP，控制器会自动调整读取范围，覆盖所需字节后过滤无效数据。

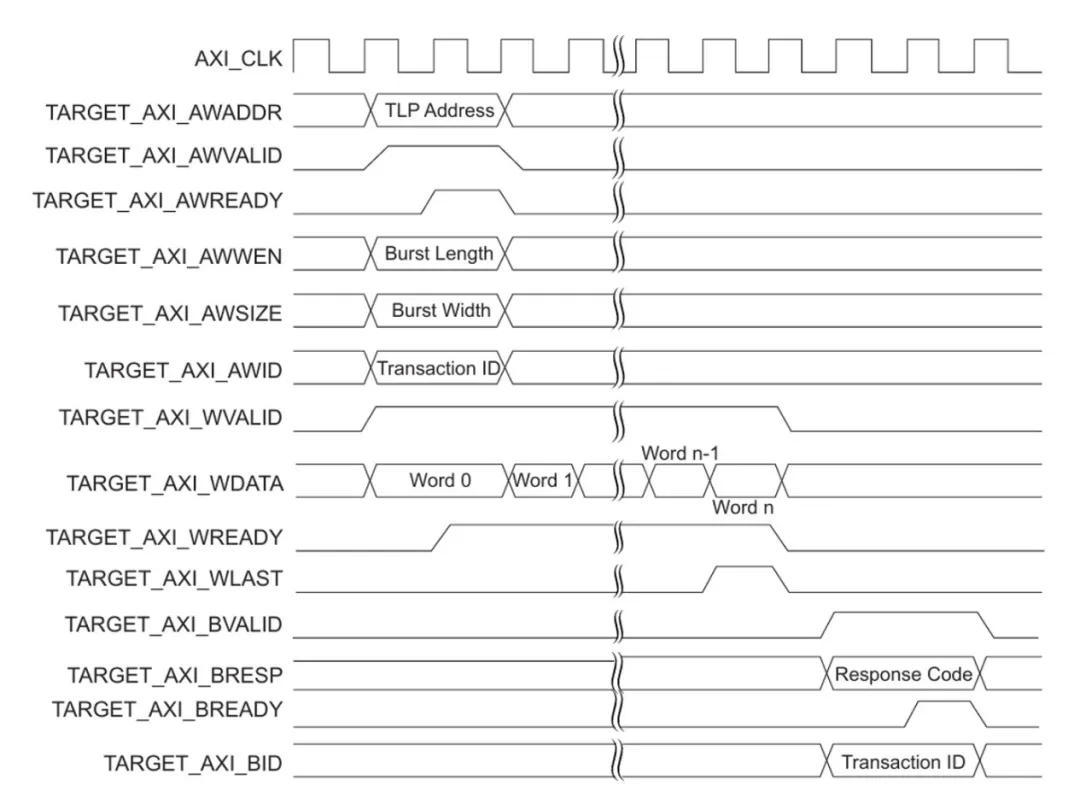

3.4.2 AXI 主接口写操作：数据从PCIe到用户逻辑的“精准投递”

AXI主接口写操作负责将PCIe链路上收到的“写请求TLP”转换为AXI信号，最终写入用户逻辑的内存或寄存器。与读操作的“地址先发、数据后到”不同，写操作的地址和数据通道是并行的，就像“快递单”和“包裹”同时发出，效率更高。


写操作的基本流程

  1. 地址通道启动：PCIe控制器收到主机发来的写请求TLP后，解析出目标地址、数据长度、突发传输参数等信息，通过AXI主接口的地址通道发送给用户逻辑。关键信号包括TARGET_AXI_AWADDR（写起始地址）、TARGET_AXI_AWLEN（突发传输长度）、TARGET_AXI_AWSIZE（单个数据包大小）、TARGET_AXI_AWVALID（地址有效信号）。

  2. 用户逻辑确认地址：用户逻辑（如内存控制器）收到地址后，通过TARGET_AXI_AWREADY信号确认“已收到地址，可以接收数据”。

  3. 数据通道传输：地址确认的同时，PCIe控制器通过数据通道发送实际数据，关键信号包括TARGET_AXI_WDATA（待写入的数据）、TARGET_AXI_WSTRB（字节掩码，标记有效字节）、TARGET_AXI_WLAST（最后一个数据标记）、TARGET_AXI_WVALID（数据有效信号）。

  4. 用户逻辑确认数据：用户逻辑接收数据后，通过TARGET_AXI_WREADY信号确认“数据已接收”。

  5. 写响应反馈：所有数据传输完成后，用户逻辑通过响应通道（TARGET_AXI_BRESP）反馈写操作结果（如“成功”“地址错误”），PCIe控制器再将结果封装为完成TLP，回传给主机。

关键特性与特殊场景

  1. 突发传输拆分：若PCIe TLP的长度超过AXI支持的最大突发长度，控制器会自动将TLP拆分为多个AXI突发传输，用相同的TARGET_AXI_AWID标记，保证用户逻辑能按顺序拼接。

  2. 错误标记转发：支持Poison Bit（错误标记位）转发，带错误标记的TLP会通过TARGET_AXI_AWUSER[43]位告知用户逻辑，非投递式（Non-Posted）写请求的错误响应会通过MASTER_AXI_BUSER信号标记，形成完整的错误溯源链。

  3. 严格排序：Posted写和Non-Posted写使用相同TARGET_AXI_AWID时，控制器会等待前一个Non-Posted写完成后再发送下一个，避免数据乱序。

  4. 零长度与非连续写入：忽略零长度写TLP（AXI不支持）；非连续写入通过TARGET_AXI_WSTRB标记有效字节，用户逻辑仅写入指定字节。

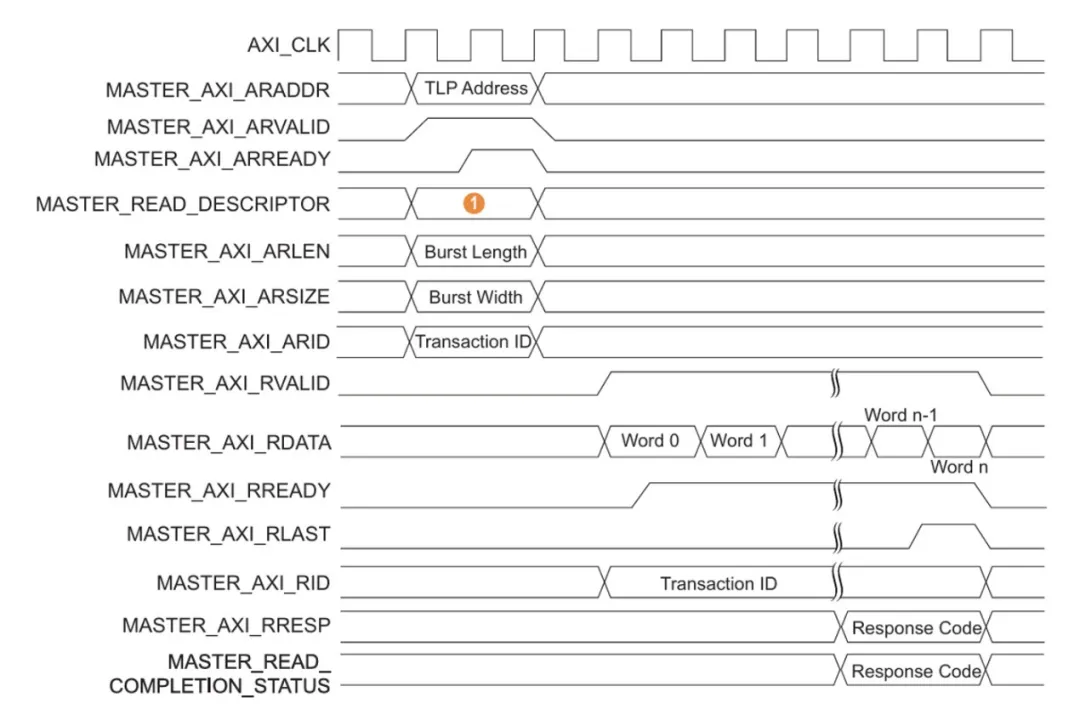

3.4.3  AXI从接口读操作：主动拉取外部数据的“自主取件”

AXI从接口读操作负责将用户逻辑发起的“外部数据读取请求”转换为Non-Posted读TLP，发送至PCIe链路（如主机内存），并将获取到的数据返回给用户逻辑。读操作是设备“主动发起、按需获取”的过程，就像自主提交“取件申请”（地址请求），等待外部响应后领取“数据包裹”，流程独立且灵活。


操作的基本流程

  1. 地址通道发起请求：用户逻辑通过AXI从接口的读地址通道（MASTER_AXI_AR*）发送请求参数，包括目标地址、突发传输长度、数据包大小等，同时断言MASTER_AXI_ARVALID信号表示地址有效。控制器需满足两个条件才会接收请求：①链路信用充足（确保TLP可正常发送）；②分裂完成表未存满，随后断言MASTER_AXI_ARREADY信号确认接收。

  2. 封装TLP并发送：控制器将用户逻辑的请求封装为符合PCIe协议的Non-Posted读TLP，同时在分裂完成表中记录请求状态（如请求标签、目标地址、数据长度等），避免请求丢失或乱序。

  3. 待外部数据响应：控制器持续监测PCIe链路，等待外部（如主机）返回的“完成TLP”（携带请求的数据），期间保持分裂完成表中的请求状态为“未完成”。

  4. 数据通道返回数据：收到完成TLP后，控制器解析数据并通过读数据通道（MASTER_AXI_R*）发送给用户逻辑：MASTER_AXI_RDATA携带有效数据，MASTER_AXI_RLAST标记最后一包数据，MASTER_AXI_RVALID表示数据有效。用户逻辑通过MASTER_AXI_RREADY信号控制接收节奏，确保数据稳定接收。

关键特性与特殊场景

  1. 请求权限限制：必须满足四大使用条件才能发起读请求：①仅根端口可发起I/O或配置读请求，端点无此权限；②端点发起内存读需确保“总线主控使能位”（PCI命令寄存器）已设置（通过FUNCTION_STATUS信号查询）；③功能需处于D0 Active（正常工作）状态（通过FUNCTION_POWER_STATE信号确认）；④功能未执行功能级复位（FLR），避免复位期间数据错乱。

  2. 地址与长度约束：请求长度受限于AXI_SLAVE_MAX_RD_TRANSFER_SIZE和MAX_READ_REQUEST_SIZE，若请求长度超过后者，控制器将直接拒绝处理。

  3. 分裂事务处理：若请求长度超过MAX_READ_REQUEST_SIZE且AXI_SLAVE_MAX_RD_TRANSFER_SIZE小于该值，控制器会按两者最小值拆分事务，所有拆分包使用相同请求标签，确保数据顺序正确。

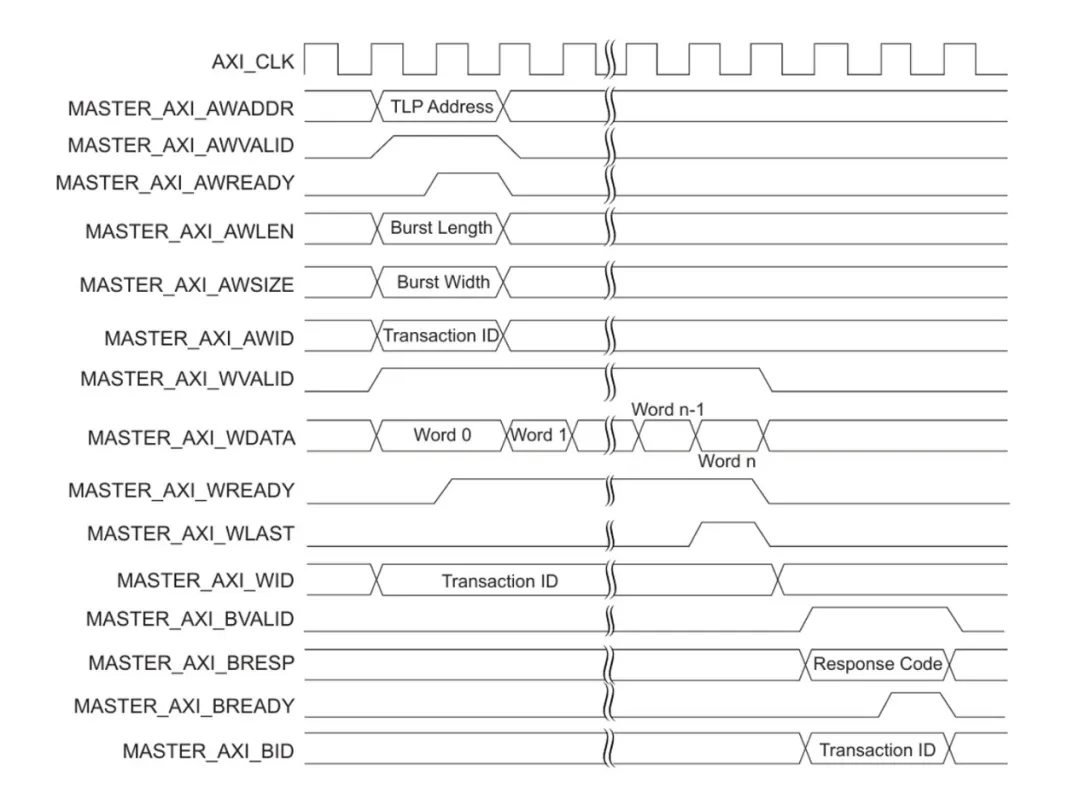

3.4.4 AXI从接口写操作：主动推送数据的“主动投递”

AXI从接口写操作负责将用户逻辑生成的数据，通过主动发起写请求的方式发送至外部（如主机内存、其他外设），核心是“设备自主发起、数据主动推送”。与主接口写操作的“被动接收、并行传输”不同，从接口写操作是设备的“主动行为”，就像主动联系“收件人”（外部设备）并完成数据投递，分为Posted（投递式）和Non-Posted（非投递式）两种类型。


操作的基本流程

  1. 地址与数据并行发起：用户逻辑通过写地址通道（MASTER_AXI_AW*）发送目标地址、突发传输参数等信息，同时通过写数据通道（MASTER_AXI_W*）发送实际数据：关键信号包括MASTER_AXI_AWADDR（写起始地址）、MASTER_AXI_AWLEN（突发长度）、MASTER_AXI_WDATA（待写数据）、MASTER_AXI_WSTRB（字节掩码，标记有效字节）、MASTER_AXI_WLAST（最后一包标记），且同时断言MASTER_AXI_AWVALID和MASTER_AXI_WVALID信号表示地址与数据均有效。

  2. 控制器接收请求：控制器满足“链路信用充足+分裂完成表未满”条件后，分别断言MASTER_AXI_AWREADY（确认地址）和MASTER_AXI_WREADY（确认数据），接收地址参数与数据。

  3. 封装TLP并发送：控制器根据请求类型封装TLP：①Posted写（如内存写）直接生成TLP发送至PCIe链路，无需等待响应；②Non-Posted写（如I/O配置写）封装后发送，同时在分裂完成表中记录请求状态，等待外部完成响应。

  4. 写响应反馈（仅Non-Posted写）：若为Non-Posted写，控制器收到外部返回的“完成TLP”（表示写操作结果）后，通过响应通道MASTER_AXI_BRESP向用户逻辑反馈结果（如“成功”“地址错误”），同时断言MASTER_AXI_BVALID信号表示响应有效。

关键特性与特殊场景

1. 请求类型差异处理：Posted写无需等待响应，传输效率更高（适用于大批量数据写入）；Non-Posted写需等待响应，确保数据写入成功（适用于关键配置信息写入）。

2. 严格信号约束：字节使能（WSTRB）必须连续，不能出现离散有效位；突发传输过程中不能提前终止，需按预设长度完成数据发送，否则会导致协议违规。

3. 出站访问双模式：支持两种发起TLP的方式，适配不同场景：

  • 静态方式（基于区域）：通过APB接口预编程“区域寄存器”，每个区域对应一类TLP（如内存读、消息），包含固定头部信息。用户逻辑访问该区域AXI地址时，控制器自动生成TLP，适合固定类型的重复请求。

  • 动态方式（边带描述符）：用户逻辑直接通过边带信号提供完整TLP信息（如头部、数据长度），控制器直接封装发送，适合TLP信息频繁变化的场景，避免重复编程寄存器。

4. 长度限制与拆分：请求长度受限于AXI_SLAVE_MAX_WR_TRANSFER_SIZE，若该值大于MAX_PAYLOAD_SIZE且请求长度超界，控制器会按MAX_PAYLOAD_SIZE拆分事务，拆分包按顺序发送并共享同一请求标识。

3.4.5 入站消息接口：PCIe消息的“专用通道”

PCIe协议中，“消息”（Message）是一种特殊TLP，用于传递控制信号（如中断、电源管理指令）。钛金PCIe控制器设计了“入站消息接口”，专门处理从PCIe链路接收的消息，相当于为消息开辟了“专用高速通道”，避免与普通数据传输冲突。

核心信号与传输规则

  • 信号组成：包括MSG_VALID（消息有效）、MSG_START/MSG_END（消息边界）、MSG_DATA（数据/头部标记）、MSG_BYTE_EN（字节使能）、MSG_VDH（厂商自定义头部标记），各信号协同指示消息的状态和类型。

  • 传输规则：接口与AXI时钟同步，不支持背压，需用户外接FIFO（深度建议≥32）缓存消息；MSG_VALID为高时数据有效，传输头部时MSG_BYTE_EN为低，数据传输时字节使能连续。

中断消息的特殊处理

  • 对于中断类消息，控制器会在消息输出的同时驱动对应的中断信号（INTA_OUT至INTD_OUT），避免无效状态切换；复位时所有中断信号自动撤销，确保初始状态一致。

3.4.6 入站PCIe到AXI地址转换

PCIe设备与AXI用户逻辑使用不同的地址空间，地址转换的作用是“翻译门牌号”，确保数据能准确映射。根端口（RP）与端点（EP）的转换规则略有不同：

根端口（RP）的地址转换

  • 根端口有2个基地址寄存器（BAR0、BAR1），未匹配的地址默认使用BAR7。

  • 转换后的AXI地址由两部分组成：高位来自地址转换寄存器（addr0和addr1），低位来自PCIe地址的低N位（N=addr0[5:0]+1）。

端点（EP）的地址转换

  • 每个功能（PF/VF）有6个BAR，对应6组地址转换寄存器（每组含addr0和addr1）。

  • 转换逻辑与根端口一致，AXI地址的低位长度由BAR的地址空间大小决定，确保只映射所需的地址空间。

3.4.7 AXI 主从接口的长度限制

PCIe和AXI协议对单次事务的长度（数据量）有明确限制，钛金控制器需遵循这些限制，避免协议违规导致的数据错误：

出站传输限制（AXI 到 PCIe）

  • 读操作：受限于AXI_SLAVE_MAX_RD_TRANSFER_SIZE和MAX_READ_REQUEST_SIZE，若请求长度超过后者，控制器无法处理。

  • 写操作：受限于AXI_SLAVE_MAX_WR_TRANSFER_SIZE，若该值大于MAX_PAYLOAD_SIZE且请求长度超界，控制器会按MAX_PAYLOAD_SIZE拆分事务。

入站传输限制（PCIe 到 AXI）

  • 写操作：受限于MAX_PAYLOAD_SIZE，若AXI_MASTER_MAX_WR_TRANSFER_SIZE小于该值且TLP长度超界，按AXI_MASTER_MAX_WR_TRANSFER_SIZE拆分，所有拆分包使用相同AXI ID。

  • 读操作：受限于MAX_READ_REQUEST_SIZE，若AXI_MASTER_MAX_RD_TRANSFER_SIZE小于该值且TLP长度超界，按两者最小值拆分，地址对齐到RCB（请求控制块）边界。

四、中断机制：设备与主机的“求救信号”

中断是设备向主机反馈状态的核心机制，相当于设备的“求救信号”-当设备发生特定事件（如数据接收完成、出现错误）时，通过中断通知主机及时处理。钛金PCIe控制器支持三种中断模式，适配不同复杂度的应用场景。

4.1 传统中断：简单场景的“基础信号”

传统中断（Legacy Interrupt）是PCI协议的经典中断模式，适配简单场景的信号反馈，核心特点是“引脚模拟”：

  • 控制器模拟4个PCI中断引脚（INTA_IN、INTB_IN、INTC_IN、INTD_IN），多个功能可共享同一引脚，降低硬件资源占用。

  • 端点侧通过这4个引脚向控制器发送中断信号：引脚从低变高时，控制器发送Assert_INTx消息；从高变低时，发送Deassert_INTx消息，告知主机中断的“断言”与“撤销”。

  • 关键约束：使用传统中断时无法启用MSI/MSI-X；发送中断前需检查对应功能的“INTX禁用位”（通过FUNCTION_STATUS信号查询），禁用状态下不能发起中断；信号转换后需等待控制器的INT_ACK确认，才能发起下一次转换。

  • 适用场景：简单工业控制设备、低复杂度外设，对中断响应速度和数量要求不高的场景。

4.2 MSI 中断：高效简洁的“消息型信号”

MSI（Message Signaled Interrupt）是PCIe协议引入的中断模式，核心是“用内存写TLP替代引脚信号”，大幅提升中断效率和灵活性：

核心原理

MSI将中断封装为“内存写TLP”，包含目标地址（主机内存的中断处理区域）和数据（中断标识信息）。设备发起中断时，无需操作引脚，直接向主机内存发送该TLP，主机通过监测内存写入事件识别中断。

关键特性

  • 支持每个功能最多32个独立中断向量（数据模式），每个向量可对应不同的设备事件（如数据接收完成、发送超时、错误告警），实现“精准中断”。

  • 中断地址和数据可通过配置寄存器灵活设置：主机通过配置写初始化MSI地址（高低32位）、数据、掩码寄存器，设备发起中断时读取这些参数生成TLP。

  • 支持中断掩码与挂起：若中断向量被掩码（MSI_MASK位设置），设备会将中断挂起（置位MSI_PENDING_STATUS），待掩码清除后再发送中断TLP。

  • 适用场景：中高复杂度设备，如网卡、存储控制器，需要多个中断向量且对响应速度有一定要求的场景。

工作流程

1. 主机初始化：通过配置写设置MSI地址、数据、掩码和使能位（MSI_ENABLE）。

2. 设备检查：通过MSI_ENABLE信号确认MSI已启用，监测中断事件或掩码清除事件。

3. 中断发送：若中断未被掩码，设备分配MSI区域，编程地址转换和描述符寄存器，生成出站写请求，数据为“向量号+MSI数据寄存器值”。

4. 挂起处理：若中断被掩码，置位对应挂起位，待掩码清除后重复步骤3。

4.3 MSI-X 中断：多向量场景的“终极方案”

MSI-X是MSI的增强版本，针对多任务、高复杂度设备设计，核心优势是“更多向量、更灵活配置”：

核心改进

  • 支持每个功能最多2048个独立中断向量，远超MSI的32个，可满足多核心、多任务设备的精准中断需求（如高端FPGA、多端口网卡）。

  • 每个向量可配置独立的地址和数据，无需共享地址空间，减少中断冲突。

  • 引入“MSI-X表”和“挂起位阵列（PBA）”：MSI-X表存储每个向量的地址、数据和掩码状态，PBA存储每个向量的挂起状态，均存储在设备内存中，配置更灵活。

工作流程

1. 设备初始化：编程MSI-X表和PBA的内存地址（通过 MSI-X Table Offset Register和MSI-X Pending Interrupt Register ）。

2. 主机配置：读取MSI-X表和PBA地址，初始化每个向量的地址、数据，并启用MSI-X（MSIX_ENABLE）。

3. 中断发送：设备监测到中断事件后，读取对应向量的表项，若未被掩码，分配MSI-X区域，生成出站写TLP发送；若被掩码，置位PBA中对应位。

4. 主机响应：主机接收TLP后，根据地址和数据识别向量，执行中断处理。

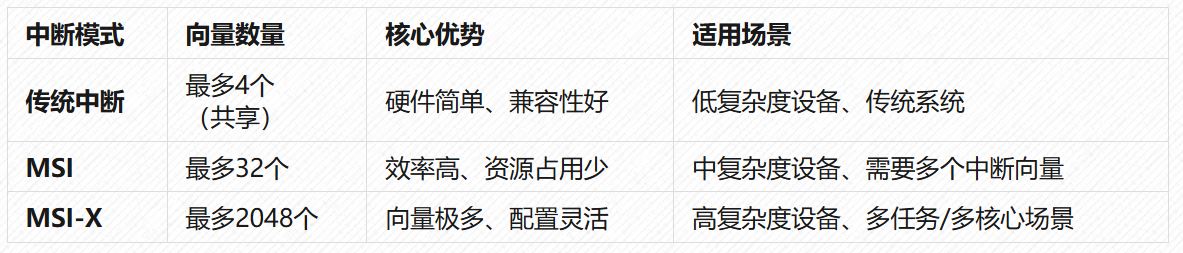

4.4 三种中断模式的对比与选型建议


选型核心原则：优先选择MSI-X（若设备支持），其次MSI，最后传统中断，平衡中断精准度和系统资源占用。

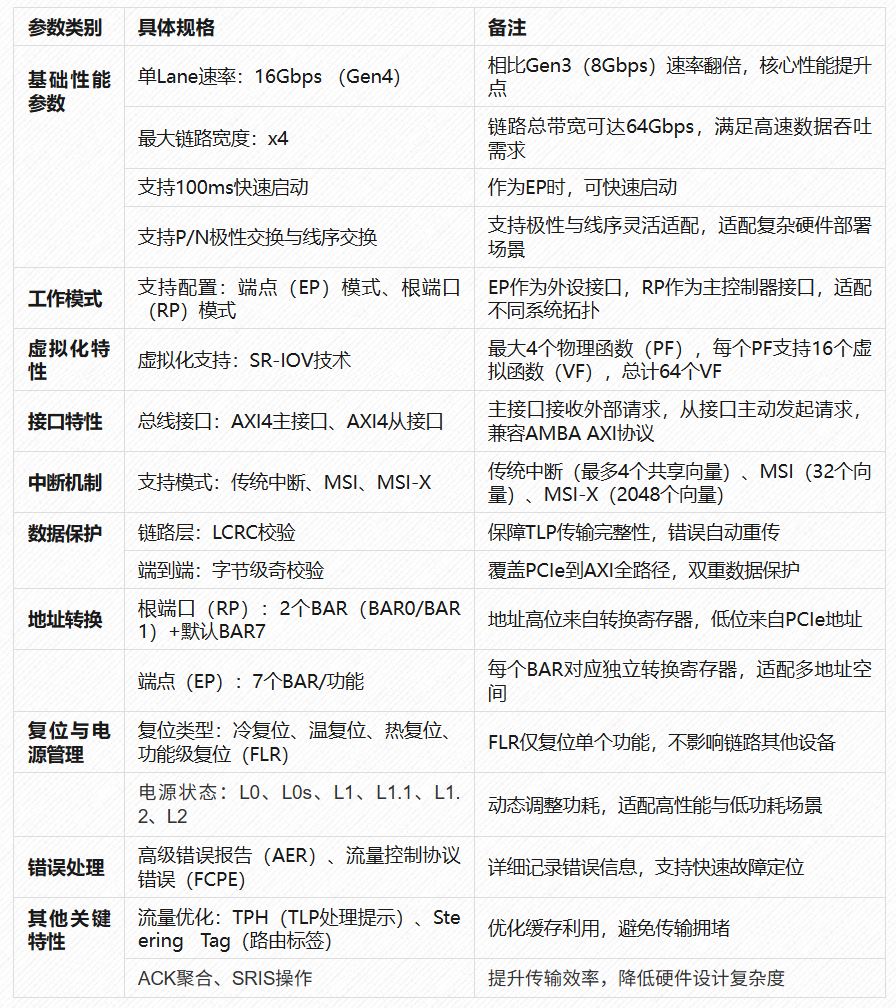

五、PCIe Gen4 核心技术参数对照表


综上所述，钛金PCIe Gen4高速接口方案作为国内首款适配中端FPGA的PCIe Gen4解决方案，凭借其卓越的高速低功耗特性、灵活的多协议支持以及创新的双控制器架构，为突破数据传输瓶颈提供了关键支撑。再次彰显了易灵思在FPGA领域深耕硬核技术、直击用户痛点的创新实力，持续为数字经济发展注入高速、灵活与高效的连接动力。
