PCIe总线的技术演进与核心优势
PCI Express（PCIe）是第三代I/O总线标准，取代传统PCI/PCI-X总线成为现代数据采集系统的核心接口。其核心价值体现在：
1. 超高带宽：
1）PCIe 3.0单通道速率达8GT/s（双向带宽约16GB/s），PCIe 4.0/5.0进一步提升至32GT/s和64GT/s。
2）支持×1、×4、×8、×16等多通道聚合，可灵活适配不同数据吞吐需求。
2. 低传输延迟：
1）采用点对点串行通信架构，减少总线仲裁时间，延迟较PCI总线降低90%以上。
3. 直接内存访问（DMA）技术：
1）数据无需CPU中转，直接从外设传输至系统内存，速率可达600MB/s（实际案例），显著提升实时性。
PCIe在高速数据采集系统中的实现方案
1. 硬件架构设计
典型系统由三部分组成：
· 前端采集模块：如雷达信号接收器、光纤传感器等；
· FPGA处理单元：实现数据预处理（滤波、放大）和PCIe协议控制；
· PCIe接口卡：专用芯片（如PCIe 9054）实现总线协议转换。
案例1：雷达视频高速采集系统采用PCIe 9054 + FPGA方案，支持单周期读写和存储器映射传输：
· FPGA（如Altera EPF1OK20）处理雷达信号采样；
· PCIe 9054实现PCIe到本地总线的桥接，数据传输速率达132MB/s。
案例2：光纤图像实时采集系统
· 基于PCIe 3.0 ×8通道，集成Xilinx Spartan-6 FPGA；
· 通过DMA传输图像数据，速率138MB/s，满足高帧率（>60fps）实时处理需求。
2. 软件协同优化
· 驱动层：管理内存缓冲区与DMA引擎；
· 应用层：提供参数配置、实时监控及数据存盘接口2。

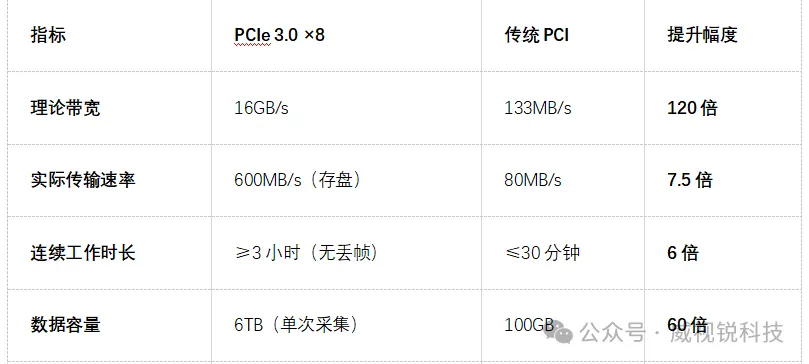

关键性能对比：PCIe vs. 传统总线
行业应用场景与价值
1. 工业检测： 1）生产线高速视觉检测（如微缺陷识别），PCIe支持4K分辨率@120fps实时处理。 2. 科研领域： 1）粒子加速器、天文望远镜的海量数据采集（6TB/次）。 3. 医疗影像： 1）CT/MRI设备的实时重建，依赖PCIe低延迟传输原始传感器数据。
未来技术方向
1. PCIe 6.0集成： 1）带宽提升至256GB/s，支持AI加速卡与采集卡的协同处理。 2. 异构计算融合： 1）FPGA+GPU通过PCIe互连，实现采集-处理-分析流水线优化。
结论
PCIe总线凭借其带宽可扩展性、低延迟架构及成熟的DMA技术，已成为高速数据采集与实时处理系统的基石。从雷达信号到光纤图像，再到6TB级科学数据采集，PCIe在提升系统性能、降低开发成本方面展现出不可替代的价值。随着PCIe 6.0和CXL协议的演进，其在高性能计算与边缘设备中的渗透将进一步深化。
